Descrizione

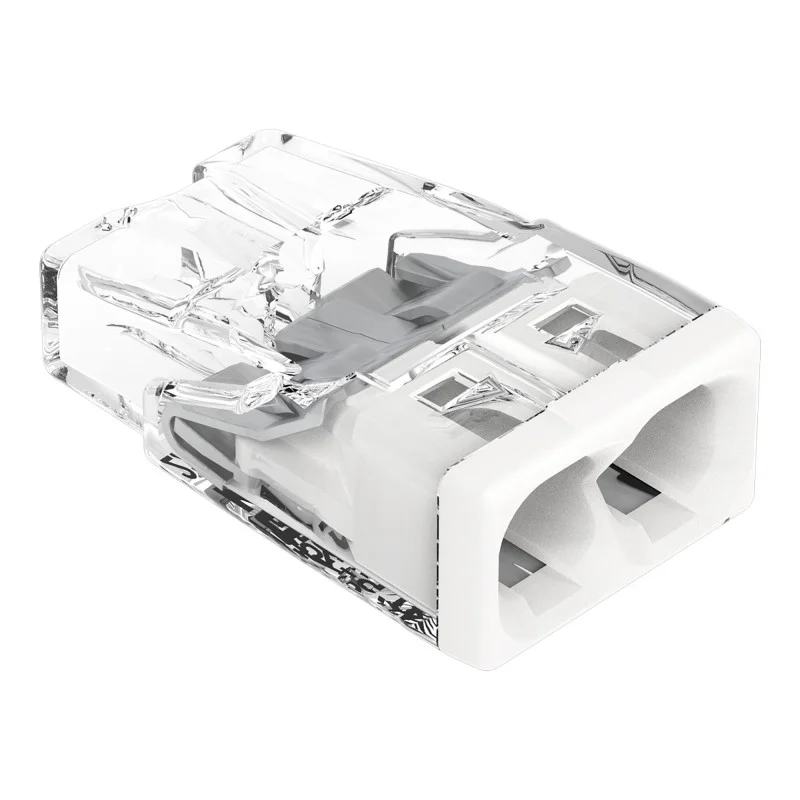

El terminal de instalación WAGO 2273-202 se utiliza para conectar dos conductores sólidos mediante inserción directa en el contacto. Está diseñado para instalaciones eléctricas donde se requiere una conexión rápida, compacta y sencilla de conductores, sin necesidad de tornillos. Se vende por unidad.
Especificaciones técnicas
Modelo: WAGO 2273-202
Tipo de tecnología de conexión: PUSH WIRE
Número de puntos de conexión: 2
Número de potenciales: 1
Diseñado para conductores sólidos
Rango de sección transversal del alambre: 0,5 a 2,5 mm²
Longitud de pelado del cable: 11 mm
Dirección de conexión: lateral
Tensión nominal: 450 V
Corriente nominal: 24 A
Tensión de sobretensión de diseño: 4 kV
Categoría de sobretensión: II
Nivel de contaminación: 2
Temperatura ambiente durante el funcionamiento: hasta +60 °C
Temperatura de funcionamiento continuo: 105 °C
Designación de temperatura según EN 60998: T60
Color del cuerpo: transparente
Color de la carcasa: blanco
Material aislante: policarbonato (PC)
Clase de inflamabilidad según UL94: V2
Material de contacto: cobre electrolítico
Superficie de contacto: estaño
Material del muelle de sujeción: acero para muelles de cromo-níquel (CrNi)
Dimensiones: 10 x 5,8 x 16,7 mm
Peso: 0,7 g
Funciones y características
Conexión de conductores sin tornillos mediante inserción directa.
Diseño compacto para su uso en espacios reducidos en cajas de instalación.
El cuerpo transparente permite la inspección visual de la inserción del cable.
El terminal está diseñado para conectar conductores sólidos.
El diseño permite un montaje rápido sin necesidad de herramientas al conectar los cables.
Ideal para
Instalaciones eléctricas domésticas e industriales.
Conexión de cables fijos en cajas de instalación y de empalme.
Reparaciones y modificaciones de líneas fijas.
Instalaciones donde se requiere una conexión compacta de dos conductores.
Contenido del paquete
1 unidad de terminales de instalación WAGO 2273-202
¿Por qué elegir este producto?
Número de puntos de conexión claramente definido y rango definido de secciones transversales de los conductores.
Dimensiones compactas para su instalación en espacios reducidos.
Diseño transparente para comprobar la correcta inserción del cable.
Tecnología PUSH WIRE sin conexiones de tornillo.
Se han verificado los parámetros eléctricos y de temperatura para su uso en la instalación.
Instrucciones de instalación y funcionamiento
Pele el cable 11 mm antes de conectarlo.
El terminal está diseñado para conductores sólidos dentro del rango de sección transversal especificado.
Inserte el cable directamente en el terminal hasta que se detenga.
Realice la instalación únicamente cuando la fuente de alimentación esté desconectada.
Aviso de seguridad
El producto está diseñado para instalaciones eléctricas y su uso inadecuado puede provocar descargas eléctricas o cortocircuitos.
Realice la instalación únicamente en cables desenergizados.
Respete el rango prescrito de secciones transversales y la longitud del pelado del cable.
No utilice terminales dañados ni cables con aislamiento dañado.
La instalación en instalaciones eléctricas fijas debe ser realizada por una persona cualificada.
