Descrizione

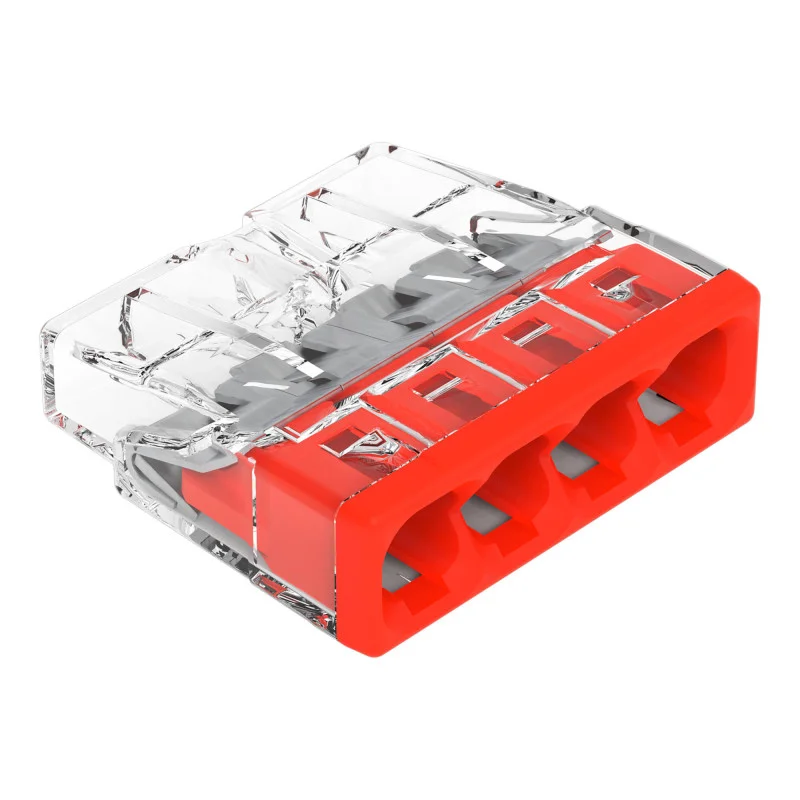

El terminal de instalación WAGO 2273 PUSH WIRE está diseñado para la conexión rápida de conductores sólidos mediante inserción directa, sin necesidad de herramientas. Su diseño con 4 puntos de conexión es ideal para instalaciones eléctricas en espacios reducidos, donde se requiere una solución compacta y un control preciso de la inserción del conductor.
Especificaciones técnicas
Tipo de producto: abrazadera de conexión
Serie: WAGO 2273
Tecnología de conexión: PUSH WIRE
Número de puntos de conexión: 4
Número de potenciales: 1
Método de control: inserción directa
Diseñado para conductores sólidos
Sección transversal del conductor: 0,52,5 mm²
AWG: 2016
Longitud de desprendimiento: 11 mm
Dirección de conexión: lateral
Material de los conductores conectables: cobre, aluminio
Tensión nominal: 450 V
Corriente nominal: 24 A
Tensión de impulso nominal: 4 kV
Temperatura ambiente durante el funcionamiento: hasta +60 °C
Temperatura de funcionamiento continuo: 105 °C
Designación de temperatura según EN 60998: T60
Material aislante: policarbonato (PC)
Color del cuerpo: transparente
Color de la cubierta: rojo
Clase de inflamabilidad según UL94: V2
Grupo de materiales: IIIa
Dimensiones de la abrazadera: 18 x 5,8 x 16,7 mm
Peso de una abrazadera: 1,3 g
Funciones y características
Diseño compacto para su uso en cajas de instalación y otros espacios reducidos.
La tecnología de conexión por resorte permite una inserción de cables rápida y repetible.
La carcasa transparente permite la inspección visual de la correcta inserción del cable.
El orificio de prueba permite realizar mediciones en condiciones de instalación.
Diseñado para conectar conductores sólidos a un potencial
Ideal para
Cableado eléctrico en cajas de instalación
Conexión de conductores fijos en sistemas de distribución internos
Reparaciones y modificaciones de instalaciones eléctricas fijas.
Instalaciones donde se requieren conexiones de cables rápidas sin tornillos.
Contenido del paquete
1 terminal de instalación WAGO 2273 PUSH WIRE, 4 cables
¿Por qué elegir este producto?
Parámetros técnicos conocidos e inequívocos para conductores sólidos en el rango de 0,52,5 mm2
Cuatro puntos de conexión en un cuerpo compacto
La inserción directa del cable simplifica el montaje sin necesidad de atornillar.
Su diseño transparente facilita la comprobación de las conexiones durante la instalación.
Los parámetros de tensión nominal, corriente y resistencia a la temperatura corresponden a su uso en instalaciones eléctricas.
Instrucciones de instalación y funcionamiento
Utilizar únicamente para conductores sólidos dentro del rango de sección transversal especificado.
Pele el cable hasta dejar un trozo de 11 mm de longitud e insértelo recto hasta que se detenga.
Antes de la puesta en marcha, compruebe que el cable esté completamente insertado a través de la carcasa transparente.
La funcionalidad de la conexión se puede verificar a través del orificio de prueba.
Aviso de seguridad
El producto está diseñado para instalaciones eléctricas con tensiones de hasta 450 V.
Realice las instalaciones e intervenciones únicamente cuando el suministro eléctrico esté desconectado.
Un cableado incorrecto puede provocar cortocircuitos, sobrecalentamiento o descargas eléctricas.
Respete el tipo de alambre especificado y el rango de sección transversal prescrito.
La instalación en instalaciones eléctricas fijas debe ser realizada por una persona con la cualificación profesional adecuada.
