Descrizione

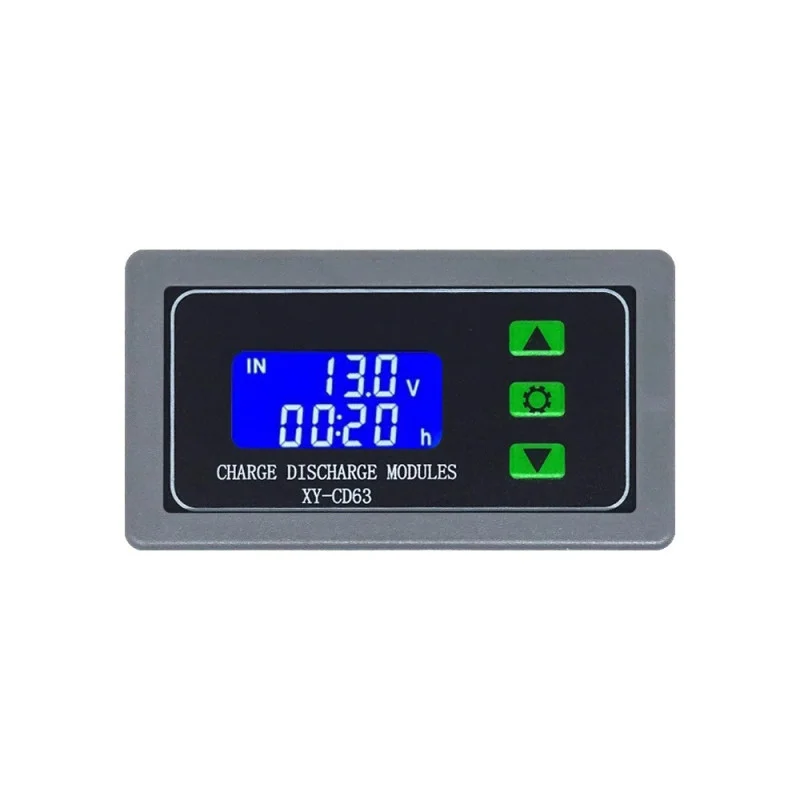

Feszültségfigyelő akkumulátorok töltéséhez és kisütéséhez, 6 V és 60 V közötti bemeneti feszültséggel és 30 A maximális áramerősséggel. Úgy tervezték, hogy megvédje az akkumulátorokat a túltöltéstől és a túlmerüléstől azáltal, hogy automatikusan leválasztja a terhelést vagy a töltőt a beállított feszültséghatárok elérésekor.
Főbb jellemzők:
Nagy áramerősség: Támogatja a 30A-es áramerősséget, amely különféle nagy teljesítményű alkalmazásokhoz alkalmas.
Programozható módok: Lehetővé teszi a töltési és kisütési feszültséghatárok beállítását, ezzel biztosítva az akkumulátor optimális védelmét.
LCD kijelző: Naprakész információkat biztosít az akkumulátor feszültségéről és a töltési/kisütési állapotról.
Automatikus védelem: Az akkumulátor károsodásának elkerülése érdekében automatikusan leválasztja a terhelést vagy a töltőt, ha eléri a beállított feszültséghatárokat.
Műszaki adatok:
Bemeneti feszültség: 6V-60V DC
Kimeneti feszültség: megegyezik a bemeneti feszültséggel
Szabályozási pontosság: 0,1V
Energiafogyasztás:
Maximális terhelési áram: 30A
Üzemi hőmérséklet: -25°C és 80°C között
A modul méretei: 79 x 43 x 41 mm
Megjegyzés:
A modul töltés/kisütés vezérlőként szolgál, és nem helyettesíti a töltőt vagy a feszültség átalakítót.
Használat közben fontos, hogy a működési módot és a feszültséghatárokat megfelelően állítsa be az akkumulátor specifikációinak megfelelően.
A funkciók leírása:
A feszültség százalékának kiszámítása :
Feszültség százaléka = akkumulátorfeszültség / (feszültség felső határértéke – feszültség alsó határa)
Gomb funkciók :
Fel gomb :
Rövid megnyomás: Vált a százalék (%) és az idő között.
Hosszan megnyomva (5 másodperc): Módot vált:
Töltési mód: be
Kisütési mód: ki
Beállítás gomb :
Rövid megnyomás: Megjeleníti az aktuálisan beállított paramétereket.
Hosszan megnyomva: Megnyitja a paraméter beállítási felületet. Ezen a felületen a következőket állíthatja be:
UP : Felső feszültséghatár.
DN : Alsó feszültséghatár.
OP : Relé kapcsolási ideje.
DOP : Relé bekapcsolási késleltetése (0-999 másodperc).
FOP : Kényszerített relézárási idő (0-10 másodperc) kisütési módban.
Le gomb :
Rövid megnyomás: Aktiválja/deaktiválja a relét (vészleállítás). Az LCD ki fog mutatni, és a relé lekapcsol.
Hosszan megnyomva: Beállítja az LCD háttérvilágítás állapotát:
LP : A háttérvilágítás folyamatosan be van kapcsolva.
Be : A háttérvilágítás 5-10 perc elteltével automatikusan kikapcsol. Miután kialszik, bármelyik gomb megnyomásával felébreszthető.
Paraméter beállítások :
és. Nyomja meg és tartsa lenyomva a Set gombot, hogy belépjen a paraméterbeállító felületre.
b. Az egyes paraméterek között a Set gomb rövid megnyomásával válthat.
C. A kiválasztott paramétert a fel/le gombokkal állíthatja be (a rövid és hosszú megnyomás támogatott).
d. Más paraméterek beállításához ismételje meg a b) és c) lépést.
E. Miután befejezte az összes paraméter beállítását, nyomja meg hosszan a Set gombot a mentéshez és a kilépéshez.
Töltési/kisütési idő szabályozása :
Ha az OP paraméter nullától eltérő értékre van állítva, a töltési/kisütési idő szabályozása aktiválódik.
A relé bekapcsolása után elkezdődik a töltési/kisütési idő visszaszámlálása. Az idő letelte után a relé automatikusan lekapcsol, és a töltési/kisütési folyamat befejeződik.
Ha az idő lejárta után a feszültség az alsó határérték (DN) alá esik töltési módban, vagy túllépi a felső határt (UP) kisütési üzemmódban, az időszabályozás le van tiltva, és a H:Er hibaüzenet jelenik meg. Nyomja meg bármelyik gombot a hiba megerősítéséhez.
Ha az időkezelés nem aktív, a készülék rögzíti a teljes töltési/kisütési időt. Ez az idő megjelenik a megfelelő felületen, és nullára áll vissza, amikor a töltés/kisütés újraindul.
Paraméterek automatikus felismerése :
A beállítás és a kilépés után, ha az alsó feszültséghatár (DN) nagyobb vagy egyenlő, mint a felső feszültséghatár (UP), a rendszer villogó hibaüzenetet jelenít meg, jelezve a hibát.
Relé késleltetési funkció (DOP) :
Késleltetés egy töltés/kisütés befejezése és a relé újbóli zárása között (0-999 másodperc).
Kényszerített relé bekapcsolási ideje (FOP) :
A relé bekapcsolási feltételeinek teljesítése után a relé a beállított időre (0-10 másodperc) bekapcsolásra kényszerül. Ezen idő elteltével a készülék ismét érzékeli az akkumulátor feszültségét.
Ez a funkció különösen hasznos kisülési módban, ahol a terhelés indításakor a rövid távú feszültségesés a relé hibás lekapcsolását okozhatja. Ezáltal biztosítható a helyes kiürítési folyamat.
