Descrizione

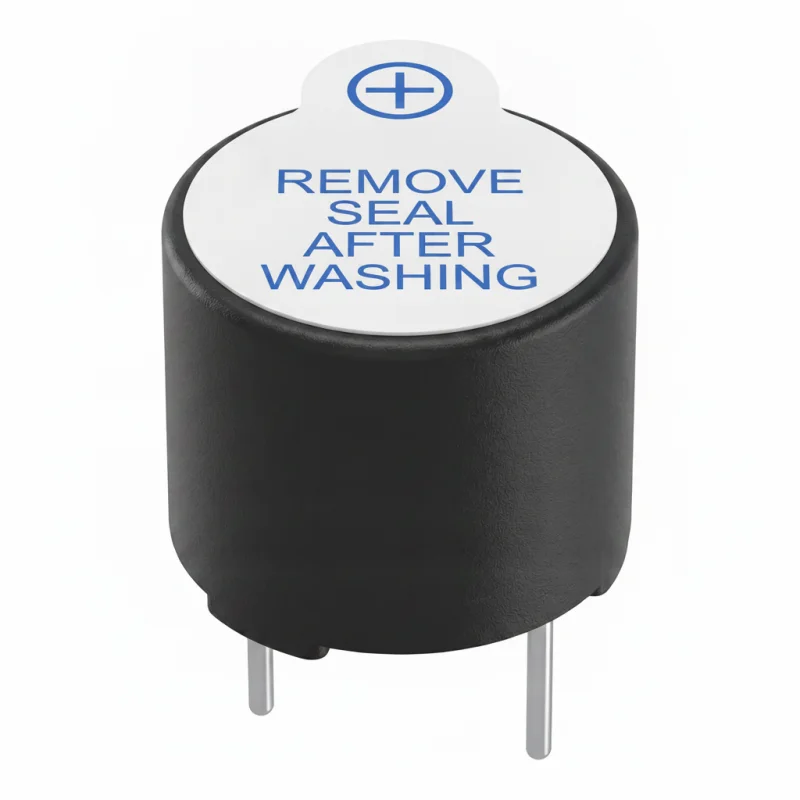

Aktiivinen summeri TMB-12A05 on elektroninen äänimerkkikomponentti, joka on suunniteltu yksinkertaisiin akustisiin varoituksiin pienjännitepiireissä. Sisäänrakennetun äänigeneraattorin ansiosta sitä ohjataan tasajännitteellä, eikä se vaadi erillistä herätystä ulkoisella taajuudella.
Tekniset tiedot
Tyyppi: TMB-12A05
Malli: Aktiivinen summeri
Käyttöjännite: 4 – 7 V DC
Nimellisjännite: 5 V DC
Maksimivirta: 30 mA
Taajuus: 2300 ± 300 Hz
Äänenvoimakkuus: 85 dB 10 cm etäisyydeltä
Käyttölämpötila: -20 70 °C
Mitat: 12 x 9,5 mm
Asennus: Läpiladottava (THT) piirilevylle
Napaisuus: Merkitty plusnapa kotelossa
Ominaisuudet ja toiminnot
Aktiivinen rakenne sisäänrakennetulla äänisignaalilähteellä.
Tuottaa äänen, kun sille syötetään tasavirtajännitettä ilmoitetulla alueella.
Kaksinapainen rakenne mahdollistaa suoran kytkennän elektroniseen piiriin.
Kompakti lieriömäinen kotelo, joka sopii asennettavaksi piirilevylle.
Napaisuusmerkintä helpottaa oikeaa kytkentää piiriin.
Ihanteellinen seuraaviin käyttötarkoituksiin
Akustinen signalointi elektroniikkaprojekteissa.
Kehitys- ja prototyyppilevyt.
Laitteiden tilojen, hälytysten tai ilmoitusten signalointi pienjännitepiireissä.
Integrointi omiin elektroniikkarakenteisiin, joissa virtalähde on 4 – 7 V DC.
Pakkauksen sisältö
1 x aktiivinen summeri TMB-12A05
Miksi valita tämä tuote
Ei vaadi ulkoista äänigeneraattoria, koska se toimii aktiivisena summerina.
Selkeät sähköiset ja akustiset parametrit piirin suunnittelua varten.
Läpiladottava rakenne (THT) soveltuu juotettavaksi piirilevylle.
Käyttöjännitealue 4 – 7 V DC vastaa yleisiä pienjännitteisiä elektroniikkasovelluksia.
Asennus- ja käyttöohjeet
Noudata kytkettäessä komponentin merkittyä napaisuutta.
Syötä vain tasajännitettä alueella 4 – 7 V DC.
Tarkista piirilevyn liitäntöjen sijoittelu ennen juottamista.
Kun ohjaat summeria mikrokontrollerilla, varmista, että lähtöpinni tai kytkinelementti vastaa summerin virrankulutusta.
Turvallisuusohjeet
Älä ylitä ilmoitettua käyttöjännitettä ja maksimivirtaa.
Väärä napaisuus, oikosulku tai ylijännite voivat vaurioittaa komponenttia tai kytkettyä piiriä.
Suorita asennus ja juottaminen virran ollessa katkaistuna.
Komponentti on tarkoitettu pienjännitepiireihin, ei suoraan verkkovirtaan kytkettäväksi.
