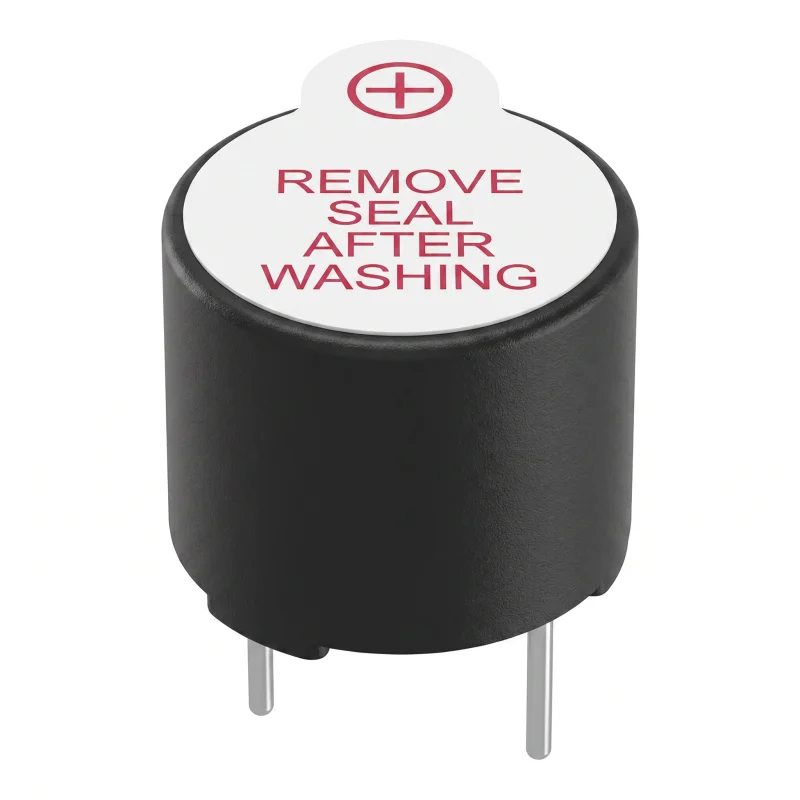

Den aktive buzzer TMB-12A01 er en kompakt lydsignaleringskomponent til lavspændings jævnstrømskredsløb. Når der påføres forsyningsspænding, genererer den en akustisk tone uden behov for et eksternt drevsignal. Den er designet til indbygning i elektroniske enheder, hvor der kræves en simpel lydindikation af status, advarsel eller alarm.
Tekniske specifikationer
Type: TMB-12A01
Udførelse: Aktiv buzzer
Driftsspænding: 1,22,5 V DC
Nominel spænding: 1,5 V DC
Maksimal strøm: 20 mA
Frekvens: 2300 ± 300 Hz
Lydstyrke: 85 dB på 10 cm afstand
Driftstemperatur: -20 til 70 °C
Dimensioner: 12 × 9,5 mm
Funktioner og egenskaber
Det aktive design gør det muligt at generere lyd, når jævnstrømsforsyningen tilsluttes.
Lavspændingsdriften er velegnet til batteridrevne og små elektroniske kredsløb.
Ben-udførelsen er designet til montering på printkort.
Det kompakte cylindriske hus tillader integration i pladsbegrænsede enheder.
Det akustiske output fungerer i det hørbare frekvensbånd til signaleringsformål.
Ideel til
Lydsignalering i elektroniske enheder.
Statusindikation i mikrokontroller-kredsløb.
Advarsler i lavspændings batteridrevne applikationer.
Simple alarm- og signaleringsmoduler.
Udviklings-, service- og prototypekredsløb.
Pakken indeholder
1x Aktiv buzzer TMB-12A01
Hvorfor vælge dette produkt
Den aktive konstruktion kræver ikke en ekstern tonegenerator.
Fungerer i et lavt jævnstrømsområde på 1,22,5 V DC.
Har specificerede grundlæggende elektriske, akustiske og dimensionelle parametre til kredsløbsdesign.
Ben-udførelsen er velegnet til fast montering på printkort.
Installations- og driftsvejledning
Overhold det foreskrevne forsyningsspændingsområde under tilslutning.
Monter komponenten på printkortet med den korrekte benafstand og mekaniske udførelse.
Kontroller tilslutningens polaritet og korrekt ledningsføring, før du tænder.
Overskrid ikke den angivne maksimale strøm.
Sikkerhedsadvarsler
Forkert tilslutning, omvendt polaritet eller overskridelse af forsyningsspændingen kan beskadige komponenten.
Undgå kortslutning af terminalerne samt mekanisk belastning af huset eller tilslutningsbenene.
Udfør montering og lodning med strømmen afbrudt.
Komponenten er beregnet til elektroniske lavspændingskredsløb, ikke til direkte tilslutning til netspænding.
