Descrizione

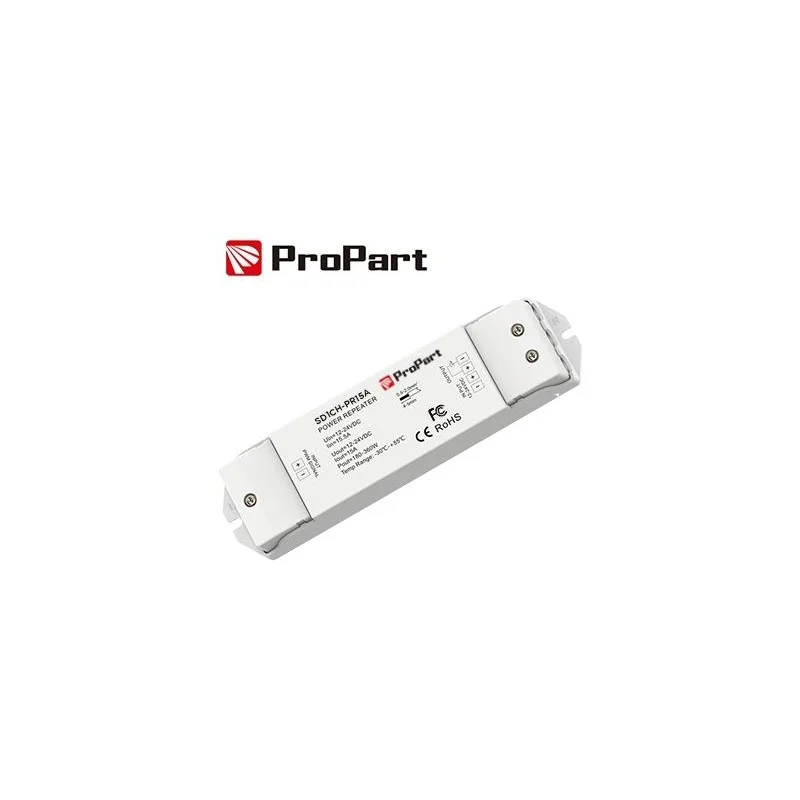

Amplificatore LED 1 Canale 15A, 1224V DC
Lamplificatore LED SD1CH-PR15A è progettato per estendere la capacità di carico e il segnale di controllo nei sistemi LED a tensione costante. Utilizzato in abbinamento a controller LED con segnale PWM, consente di pilotare strisce LED monocolore aggiuntive mantenendo una regolazione stabile, precisa e uniforme della luminosità, anche su installazioni di grandi dimensioni.
A cosa serve
Estensione del carico LED
Permette di aggiungere ulteriori strisce LED monocolore a un impianto esistente senza sovraccaricare il controller principale. È la soluzione ideale per applicazioni su superfici estese o progetti con elevato fabbisogno luminoso.
Amplificazione del segnale PWM
Riceve il segnale PWM dal controller e lo replica amplificato, garantendo un controllo omogeneo della luminosità su tutte le strisce collegate, senza perdite di segnale o cali di prestazioni.
Collegamenti flessibili
Supporta collegamenti in parallelo o in serie, offrendo massima libertà di progettazione e semplificando lintegrazione in impianti nuovi o esistenti.
Caratteristiche principali
Uscita a 1 canale per strisce LED monocolore
Corrente massima: 15A
Tensione di lavoro: 1224V DC
Potenza massima supportata:
180W a 12V
360W a 24V
Compatibile con controller LED PWM a tensione costante
Design compatto, ideale per installazioni in spazi ridotti
Sicurezza e affidabilità
Protezione contro linversione di polarità, per prevenire danni da cablaggi errati
Raffreddamento passivo, per un funzionamento silenzioso ed efficiente
Progettato per garantire stabilità e continuità operativa anche in sistemi ad alta potenza
Specifiche tecniche
Tensione ingresso/uscita: 1224V DC
Corrente di uscita: max 15A
Temperatura operativa: da -30°C a +55°C
Grado di protezione: IP20 (uso interno)
Dimensioni: 160 × 45 × 27 mm
Peso netto: 0,119 kg
Vantaggi
Integrazione semplice in impianti LED esistenti
Compatibilità universale con la maggior parte dei controller PWM
Ideale per prevenire cadute di tensione e perdita di controllo della luminosità
Soluzione affidabile per impianti LED professionali
Applicazioni
Estensione di sistemi LED monocolore per illuminazione decorativa, architettonica e commerciale
Impianti con grandi quantità di LED gestiti da un unico controller
Installazioni che richiedono amplificazione del segnale PWM per garantire uniformità luminosa
ELETTRONICA 1 CANALE – SISTEMA COMPLETO:
|
RICEVITORE |
SD1CH-4Z15A SD1CH-4Z8A |
Ricevitore DIM + pulsante12/24V, 1CH*10A/15A 12-48VDC, RF2.4G Ricevitore DIM + pulsante 1CH*8A,5/36VDC, RF2.4G |
|
RICEVITORE SMART |
SK-WT1 |
Ricevitore DIM + pulsante 2CH*5A 12/36V DC, WIFI+RF2.4G |
|
AMPLIFICATORE |
SD1CH-PR15A |
Amplificatore 1CH 8A, 5-36V |
|
CONTROLLER scatola503 |
SD1CH-RP4Z |
Telecomando 1CH per scatola 503, 4 zone RF2.4G + DMX512 |
|
CONTROLLER batteria |
SD1CH-RP4ZB |
Telecomando da parete 1CH a batteria, 4 zone RF2.4G |
|
CONTROLLER portatile |
SD1CH-RC4Z |
Telecomando 1CH 4 zone, 4 scene RF2.4G |
