Descrizione

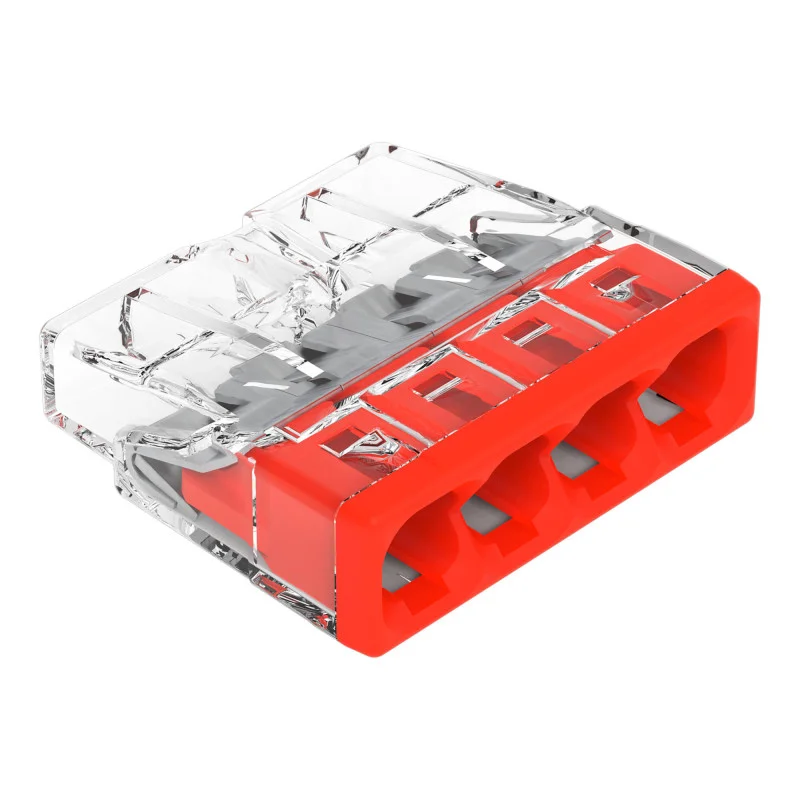

Die WAGO 2273 PUSH WIRE Installationsklemme dient dem schnellen Anschluss von Massivleitern durch werkzeugloses Einstecken. Die Ausführung mit 4 Anschlusspunkten eignet sich ideal für Elektroinstallationen in beengten Räumen, wo eine kompakte Lösung und eine präzise Kontrolle des Leitereinsteckvorgangs erforderlich sind.
Technische Spezifikationen
Produktart: Verbindungsklemme
Serie: WAGO 2273
Verbindungstechnik: DRÜCKEN
Anzahl der Anschlusspunkte: 4
Anzahl der Potenziale: 1
Kontrollmethode: direkte Einfügung
Konzipiert für massive Leiter
Leiterquerschnitt: 0,52,5 mm²
AWG: 2016
Abisolierlänge: 11 mm
Verbindungsrichtung: seitlich
Material der anschlussfähigen Leiter: Kupfer, Aluminium
Nennspannung: 450 V
Nennstrom: 24 A
Bemessungsstoßspannung: 4 kV
Umgebungslufttemperatur während des Betriebs: bis zu +60 °C
Dauerbetriebstemperatur: 105 °C
Temperaturbezeichnung gemäß EN 60998: T60
Isoliermaterial: Polycarbonat (PC)
Körperfarbe: transparent
Farbe des Einbands: rot
Brennbarkeitsklasse gemäß UL94: V2
Materialgruppe: IIIa
Abmessungen der Klemme: 18 x 5,8 x 16,7 mm
Gewicht einer Klemme: 1,3 g
Funktionen und Merkmale
Kompaktes Design für den Einsatz in Installationskästen und anderen beengten Räumen
Die Federverbindungstechnologie ermöglicht ein schnelles und wiederholbares Einführen des Drahtes.
Das transparente Gehäuse ermöglicht die visuelle Überprüfung des korrekten Drahteinführens.
Die Testbohrung ermöglicht Messungen im eingebauten Zustand.
Entwickelt zum Verbinden von festen Leitern an einem einzigen Potenzial
Ideal für
Elektrische Verkabelung in Installationsdosen
Verbindung von festen Leitern in internen Verteilsystemen
Reparaturen und Umbauten an fest installierten elektrischen Anlagen
Installationen, bei denen schnelle, schraubenlose Drahtverbindungen erforderlich sind
Packungsinhalt
1x WAGO 2273 DRUCKDraht-Installationsklemme, 4 Drähte
Warum sollten Sie sich für dieses Produkt entscheiden?
Bekannte und eindeutige technische Parameter für massive Leiter im Bereich von 0,52,5 mm²
Vier Anschlusspunkte in einem kompakten Gehäuse
Direktes Einführen der Drähte vereinfacht die Montage ohne Verschrauben.
Das transparente Design erleichtert die Überprüfung der Verbindungen während der Installation.
Die Parameter Nennspannung, Stromstärke und Temperaturbeständigkeit entsprechen der Verwendung in elektrischen Anlagen.
Installations- und Bedienungsanleitung
Nur für massive Leiter innerhalb des angegebenen Querschnittsbereichs verwenden.
Den Draht auf eine Länge von 11 mm abisolieren und gerade einführen, bis er nicht mehr weitergeht.
Vor der Inbetriebnahme prüfen Sie, ob der Draht vollständig durch das transparente Gehäuse eingeführt ist.
Die Funktionsfähigkeit der Verbindung kann über die Testöffnung überprüft werden.
Sicherheitshinweis
Das Produkt ist für elektrische Installationen mit Spannungen bis zu 450 V vorgesehen.
Installationsarbeiten und Eingriffe dürfen nur bei abgeschalteter Stromversorgung durchgeführt werden.
Eine fehlerhafte Verkabelung kann zu Kurzschlüssen, Überhitzung oder Stromschlägen führen.
Beachten Sie den angegebenen Drahttyp und den vorgeschriebenen Querschnittsbereich.
Die Installation in fest installierten elektrischen Anlagen sollte von einer Person mit entsprechender beruflicher Qualifikation durchgeführt werden.
