Descrizione

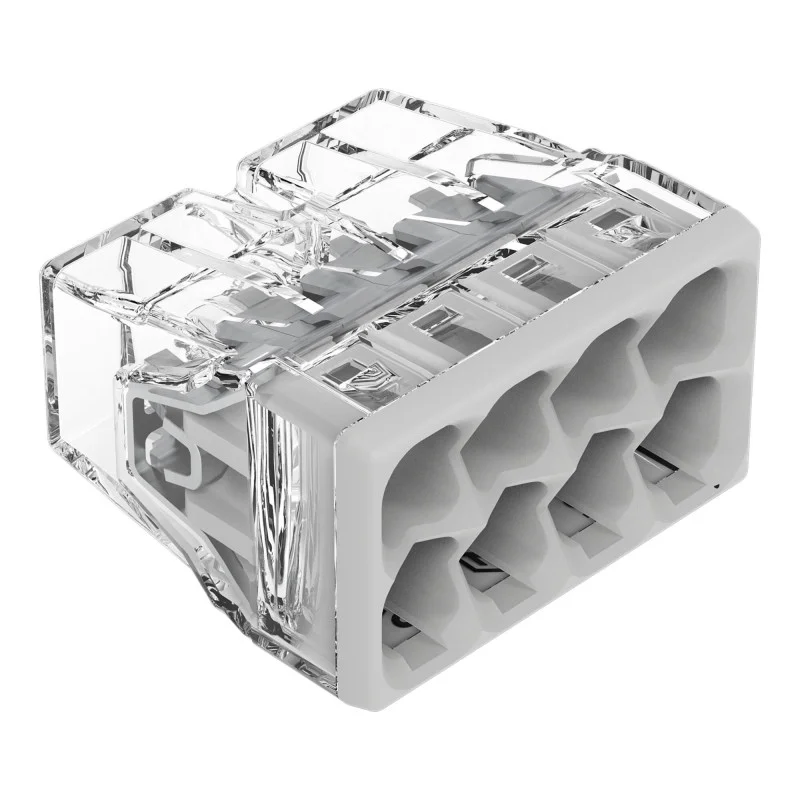

WAGO 2273-208 installationsanslutningsterminal används för snabb anslutning av ledningar i elektriska installationer med push-in-metoden. Den är avsedd för massiva ledningar och används i fördelnings- och installationsdosor där en kompakt lösning med flera anslutningspunkter krävs.
Tekniska specifikationer
Modell: WAGO 2273-208
Serie: 2273
Typ: PUSH WIRE installationsanslutningsterminal
Antal anslutningspunkter: 8
Anslutningsteknik: push-in
Utformad för solida ledare
Nominell ledararea: upp till 2,5 mm2
Anslutningsbara ledningar: 0,5 till 2,5 mm2
Avisoleringslängd: 11 mm
Märkspänning: 450 V
Märkström: 24 A
Färg på fodralet: transparent
Färg på höljet: ljusgrå
Isoleringsmaterial: polykarbonat
Kontaktmaterial: elektrolytisk koppar
Kontaktyta: tenn
Klämfjädermaterial: kromnickelfjäderstål
Brandfarlighetsklass enligt UL94: V2
Mått: 18 x 10,4 x 16,7 mm
Vikt: 2,2 g
Maximal omgivningstemperatur: 60 °C
Temperaturbeteckning enligt EN 60998: T60
Funktioner och egenskaper
Det kompakta transparenta höljet möjliggör visuell inspektion av trådinföringen.
Push-in-konstruktionen möjliggör direkt införing av en solid ledare utan manöverspak.
Åtta separata ingångar är utformade för att ansluta ledningar med en potential.
Kontaktytorna är ytbehandlade med tenn.
Klämman är avsedd för användning i fasta elektriska installationer.
Idealisk för
Anslutning av fasta ledningar i hushålls- och industriella elektriska installationer.
Installation i installations- och fördelningsboxar.
Förgrening av en potential till flera ledare.
Belysning, uttag och annan fast ledningsdragning i byggnader.
Paketinnehåll
1x WAGO 2273-208 installationsanslutningsterminal
Varför välja den här produkten?
Ett tydligt definierat antal av åtta anslutningspunkter för att ansluta flera ledningar i en nod.
Den kompakta designen gör den enkel att installera i begränsat utrymme.
Det genomskinliga höljet gör att du kan kontrollera att kabeln är korrekt isatt.
Tekniska parametrar och modellbeteckningar finns offentligt tillgängliga i WAGO:s produktdokumentation.
Installations- och bruksanvisning
Använd endast med ledare inom det angivna tvärsnittsområdet och av lämplig typ.
Bibehåll en avisoleringslängd på 11 mm.
Innan kabeln sätts i måste den vara rak, oskadad och fri från smuts.
Terminalen är avsedd för fast installation i ett lämpligt elutrymme, till exempel i en installationsbox.
Installation och anslutning måste utföras med strömmen frånkopplad.
Säkerhetsmeddelande
Produkten är avsedd för elektriska installationer; felaktig kabeldragning kan leda till kortslutning, överhettning eller elektriska stötar.
Arbete på elektrisk utrustning får endast utföras av en person med lämplig yrkeskvalifikation.
Överskrid inte de elektriska märkningarna och använd endast kompatibla kablar.
Använd inte efter mekanisk skada på terminalen eller om ledaren är skadad.
Efter installationen, kontrollera att ledningarna är korrekt isatta och att anslutningen är stark.
