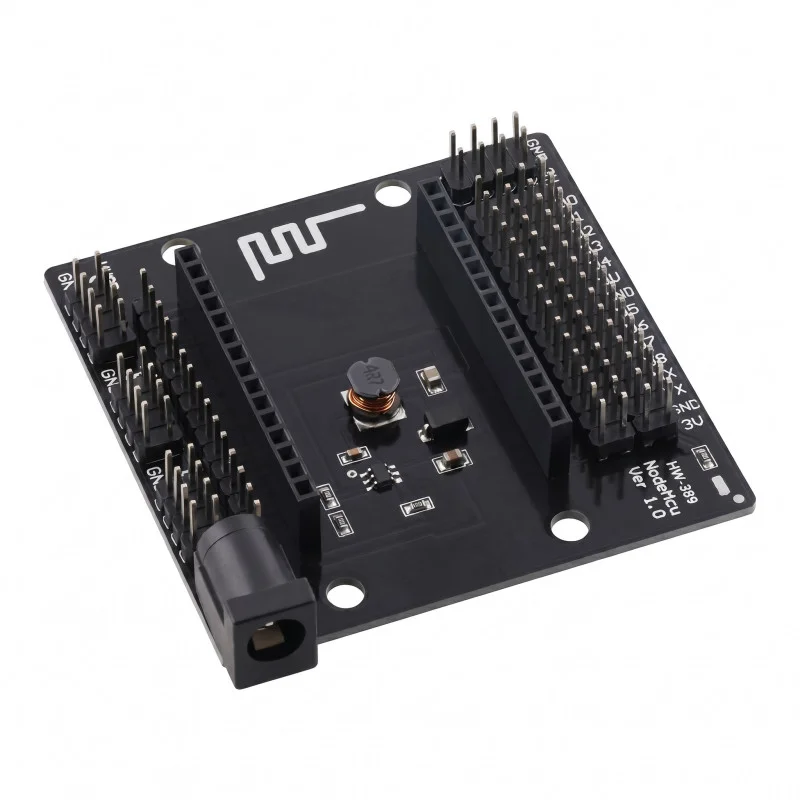

Baza za napajanje za razvojne ploče NodeMCU ESP8266 služi kao stražnja ploča za montažu modula i izvođenje njegovih pinova do dostupnih redova konektora. Dizajn s istosmjernim ulazom za napajanje olakšava napajanje i testiranje u laboratorijskim, razvojnim i prototipskim primjenama. Ploča je dizajnirana za rad s NodeMCU modulima u formatu koji odgovara rasporedu utičnica korištenih na bazi.
Tehničke specifikacije
Vrsta proizvoda: baza modula/zadnja ploča za NodeMCU ESP8266
Napajanje: DC priključak za napajanje
Podržano napajanje prema dokumentaciji proizvoda: 6-24 V DC
Sučelje za montažu modula: par utičnica za umetanje razvojne ploče NodeMCU
Izlazni signali na pin trakama: GND, 3V, D0, D1, D2, D3, D4, D5, D6, D7, D8, RX, TX
Dodatne utičnice sa strane: USB, 5V, 4V, GND
Oznake na ploči: NodeMcu Base Ver 2.0
Dimenzije ploče: 60 × 59,8 mm
Visina: 16 mm
Montažne rupe: 4 kom
Funkcije i značajke
Omogućuje mehaničku montažu NodeMCU modula u utičnice bez izravnog lemljenja modula na matičnu ploču.
Izvodi pinove napajanja i podataka modula na višepinske konektore za jednostavno spajanje perifernih uređaja i mjerne opreme.
Uključuje DC ulaz za vanjsko napajanje baze.
Ploča ima LED indikator koji signalizira napajanje.
Dizajn s montažnim rupama omogućuje čvrsto pričvršćivanje na uređaj ili radnu površinu.
Opis pinova je otisnut izravno na tiskanoj pločici radi lakše orijentacije prilikom ožičenja.
Idealno za
razvoj i testiranje projekata s NodeMCU ESP8266
izrada prototipa IoT uređaja
laboratorijska i nastavna upotreba
povezivanje senzora, komunikacijskih modula i ostalih perifernih uređaja s razvojnom pločom NodeMCU
Sadržaj paketa
1x NodeMCU baza s DC ulazom
Zašto odabrati ovaj proizvod?
Pruža jasan raspored pinova razvojne ploče NodeMCU u dostupne redove konektora.
Omogućuje napajanje iz vanjskog istosmjernog izvora bez potrebe za odvojenim priključcima za napajanje izvan baze.
Mehaničko pričvršćivanje modula na utičnice pojednostavljuje zamjenu ploče tijekom razvoja i testiranja.
Kompaktni dizajn je pogodan za radne stolove, razvojne priključke i integraciju u prototipove.
Upute za instalaciju i uporabu
Modul NodeMCU instalirajte samo kada je napajanje isključeno.
Prije spajanja vanjskog izvora napajanja, provjerite polaritet i raspon ulaznog napona naveden za ovu bazu.
Prilikom umetanja modula, provjerite ispravnu orijentaciju pinova u odnosu na utičnice i opis na ploči.
Spojite spojene periferne uređaje prema oznakama pojedinačnih pinova na tiskanoj pločici.
Sigurnosna obavijest
Nepravilan priključak napajanja može oštetiti bazu, instalirani modul i priključene uređaje.
Nemojte kratko spajati pinove za napajanje ili podatkovne pinove.
Ploču koristite u neprovodljivom i suhom okruženju.
Prilikom razvoja i integracije u uređaj potrebno je paziti na ispravan električni spoj i opterećenje pojedinih pinova prema korištenom NodeMCU modulu.
Proizvod je namijenjen za elektronički razvoj i izradu prototipova; ugradnju u konačni uređaj treba izvršiti osoba sa znanjem elektronike.
