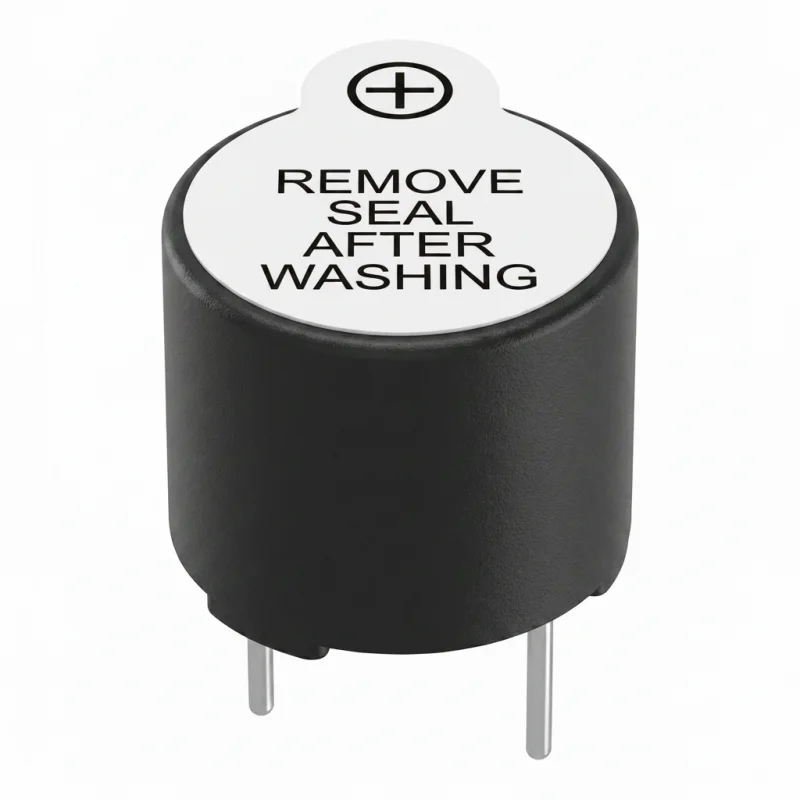

Aktywny buzzer TMB-12A24 to element elektroniczny przeznaczony do sygnalizacji akustycznej w niskonapięciowych obwodach prądu stałego. Dzięki wbudowanej elektronice generuje sygnał dźwiękowy po podłączeniu napięcia zasilania, bez potrzeby stosowania zewnętrznego oscylatora. Idealnie nadaje się do sygnalizacji stanu urządzeń, ostrzeżeń oraz prostych wskaźników dźwiękowych na płytkach drukowanych (PCB).
Specyfikacja techniczna
Typ: TMB-12A24
Rodzaj: buzzer aktywny (brzęczyk)
Zasilanie: prąd stały (DC)
Napięcie robocze: 18-26 V DC
Maksymalny pobór prądu: 10 mA
Częstotliwość sygnału: 2,3 kHz
Głośność: 85 dB (mierzona w odległości 10 cm)
Temperatura robocza: od -20 do 70 °C
Wymiary: 12 x 9,5 mm
Wyprowadzenia: 2 piny do montażu przewlekanego na płytce drukowanej (THT)
Funkcje i właściwości
Aktywna konstrukcja z własnym generatorem dźwięku po podłączeniu napięcia zasilania.
Przeznaczony do bezpośredniego zastosowania w obwodach zasilanych prądem stałym w podanym zakresie.
Kompaktowa, cylindryczna obudowa do montażu w urządzeniach elektronicznych.
Wyjście akustyczne o stałej częstotliwości sygnalizacji.
Złącze spolaryzowane, wymagające zachowania właściwej polaryzacji zasilania.
Idealny do
Sygnalizacji akustycznej stanów urządzeń elektronicznych.
Ostrzegawczych i informacyjnych wskaźników dźwiękowych w obwodach sterowania.
Montażu na płytkach drukowanych (PCB).
Serwisowych, rozwojowych i prototypowych aplikacji elektronicznych zasilanych prądem stałym.
Zawartość zestawu
1x buzzer aktywny TMB-12A24
Dlaczego warto wybrać ten produkt
Aktywny buzzer nie wymaga zewnętrznego generatora dźwięku.
Parametry zasilania, prądu, głośności i częstotliwości są jasno określone, co ułatwia integrację w projektowanym obwodzie.
Dwupinowa konstrukcja umożliwia łatwy montaż na płytce drukowanej.
Niewielkie wymiary i niska waga są idealne dla kompaktowych urządzeń elektronicznych.
Instrukcja instalacji i obsługi
Podczas podłączania należy zachować polaryzację oznaczoną na obudowie elementu.
Zasilać wyłącznie napięciem stałym w podanym zakresie roboczym.
Element należy montować na płytce drukowanej w sposób zapobiegający naprężeniom mechanicznym wyprowadzeń.
Przed uruchomieniem należy sprawdzić poprawność podłączenia oraz wartość napięcia zasilania.
Uwagi dotyczące bezpieczeństwa
Nieprawidłowa polaryzacja lub przekroczenie dopuszczalnego napięcia zasilania doprowadzi do uszkodzenia elementu.
W przypadku zwarcia lub błędnego podłączenia istnieje ryzyko przegrzania elementu lub uszkodzenia obwodu zasilającego.
Montaż i podłączanie należy przeprowadzać wyłącznie przy odłączonym zasilaniu.
Produkt jest elementem elektronicznym przeznaczonym do profesjonalnego montażu w urządzeniach elektrycznych.
