Descrizione

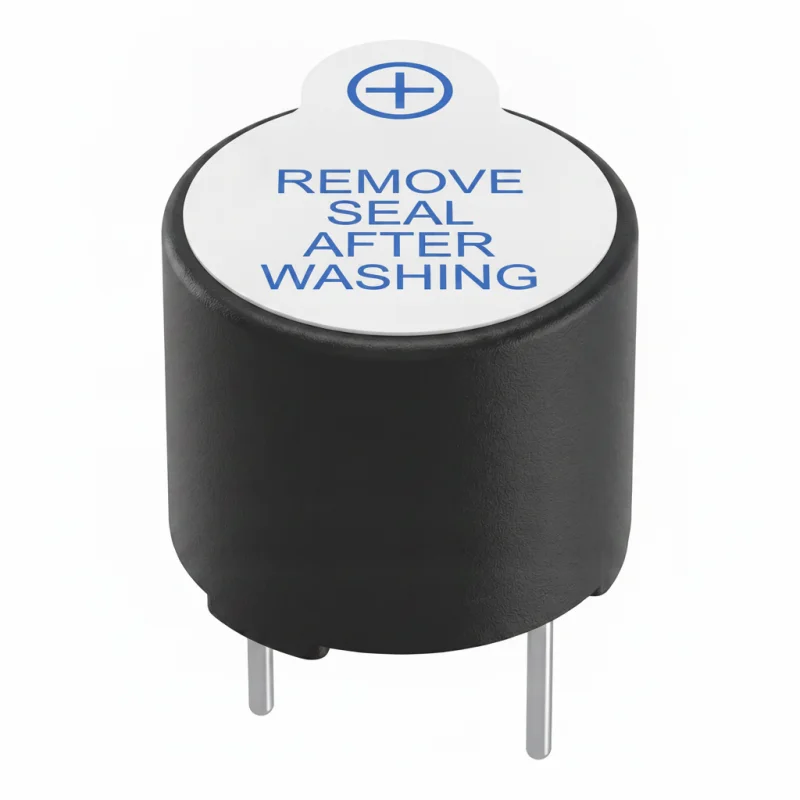

Aktywny buzzer TMB-12A05 to elektroniczny element sygnalizacji dźwiękowej przeznaczony do prostych powiadomień akustycznych w obwodach niskonapięciowych. Dzięki zintegrowanemu generatorowi tonu jest sterowany napięciem stałym i nie wymaga oddzielnego wzbudzania częstotliwością z zewnątrz.
Specyfikacja techniczna
Typ: TMB-12A05
Rodzaj: buzzer aktywny
Napięcie robocze: 4 do 7 V DC
Napięcie znamionowe: 5 V DC
Maksymalny prąd: 30 mA
Częstotliwość: 2300 ± 300 Hz
Głośność: 85 dB w odległości 10 cm
Temperatura robocza: -20 do 70 °C
Wymiary: 12 x 9,5 mm
Montaż: przewlekany (THT) do płytek drukowanych
Polaryzacja: oznaczony biegun dodatni na obudowie
Funkcje i właściwości
Aktywna konstrukcja ze zintegrowanym źródłem sygnału akustycznego.
Generuje ton po podłączeniu zasilania prądem stałym w podanym zakresie.
Wyprowadzenia dwupinowe umożliwiają bezpośrednie podłączenie do obwodu elektronicznego.
Kompaktowa cylindryczna obudowa odpowiednia do montażu na płytce drukowanej.
Oznaczenie polaryzacji ułatwia prawidłowe podłączenie w obwodzie.
Idealny do
Sygnalizacji akustycznej w projektach elektronicznych.
Płytek prototypowych i uruchomieniowych.
Sygnalizacji stanu urządzeń, alarmów lub powiadomień w obwodach niskonapięciowych.
Wbudowania we własne konstrukcje elektroniczne z zasilaniem w zakresie 4 do 7 V DC.
Zawartość opakowania
1 x buzzer aktywny TMB-12A05
Dlaczego warto wybrać ten produkt
Nie wymaga zewnętrznego generatora tonu, ponieważ działa jako buzzer aktywny.
Posiada określone parametry elektryczne i akustyczne do projektowania obwodów.
Wyprowadzenia są przystosowane do lutowania na płytkach drukowanych.
Zakres napięcia roboczego 4 do 7 V DC odpowiada powszechnym niskonapięciowym aplikacjom elektronicznym.
Instrukcje montażu i obsługi
Podczas podłączania należy zachować oznaczoną polaryzację elementu.
Zasilać wyłącznie napięciem stałym w zakresie 4 do 7 V DC.
Przed lutowaniem należy sprawdzić rozmieszczenie wyprowadzeń na płytce drukowanej.
W przypadku sterowania z mikrokontrolera należy upewnić się, że pin wyjściowy lub element przełączający jest odpowiedni dla poboru prądu przez buzzer.
Uwagi dotyczące bezpieczeństwa
Nie należy przekraczać podanego napięcia roboczego i maksymalnego prądu.
Niewłaściwa polaryzacja, zwarcie lub przepięcie mogą uszkodzić element lub podłączony obwód.
Montaż i lutowanie należy wykonywać przy odłączonym zasilaniu.
Element jest przeznaczony do niskonapięciowych obwodów elektronicznych, nie do bezpośredniego podłączenia do napięcia sieciowego.
