Descrizione

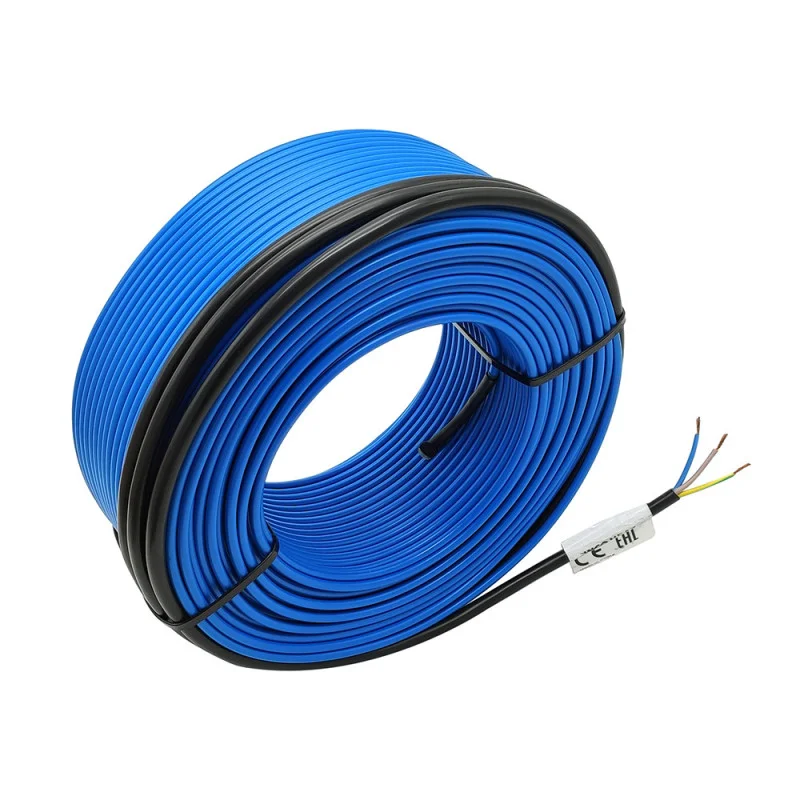

El cable calefactor SH10 está diseñado para la calefacción eléctrica por suelo radiante en interiores. Es una solución fiable y probada para un control óptimo de la temperatura y la principal fuente de calefacción de suelos. Gracias a su potencia constante de 10 W por metro, garantiza una distribución uniforme del calor y un funcionamiento estable a largo plazo con una alimentación de 230 V CA.
Especificaciones técnicas
Modelo: SH10
Tipo: cable calefactor para calefacción por suelo radiante
Tensión de alimentación: 230 V CA ±10%
Potencia específica: 10 W/m
Número de cables: 2
Material conductor: cobre
Tipo de cable: trenzado
Aislamiento: fluoropolímero
Revestimiento exterior: PVC
Temperatura ambiente máxima: 105 °C
Temperatura mínima de instalación: 5 °C
Radio de curvatura mínimo: 38 mm
Diámetro exterior del cable: 5 mm
Longitud del cable de alimentación: 2 m (negro)
Certificación: CE, RoHS
Aplicación: calefacción por suelo radiante en interiores
Cómo elegir la longitud adecuada del cable calefactor
La elección de la longitud adecuada del cable calefactor depende de la potencia total requerida y del tamaño de la zona a calentar. El cable SH10 tiene una potencia fija de 10 W por metro de longitud, por lo que la potencia total se calcula simplemente multiplicando la longitud del cable.
Cable de 10 m = 100 W
Cable de 15 m = 150 W
Cable de 20 m = 200 W
Cable de 25 m = 250 W
Cable de 50 m = 500 W
Para la calefacción por suelo radiante, se suele utilizar una potencia superficial de 5075 W/m², según el tipo de habitación, la composición del suelo y el nivel de aislamiento térmico. La longitud del cable debe seleccionarse de forma que la potencia total corresponda a este valor. El cable nunca se acorta; la longitud correcta se selecciona siempre según el diseño.
Explicación experta de la función
El cable calefactor SH10 funciona según el principio de resistencia eléctrica. Tras conectarse a una red de 230 V CA, una corriente eléctrica fluye a través del conductor, la cual se convierte en calor debido a la resistencia eléctrica. Este calor se transfiere uniformemente a la estructura del suelo, donde se acumula y se irradia gradualmente al espacio.
El cable está diseñado para su instalación en soleras, mortero autonivelante o bajo baldosas. Para un funcionamiento correcto y seguro, debe utilizarse siempre junto con un termostato de suelo y un sensor de temperatura, que regulan la temperatura y protegen contra el sobrecalentamiento.
Ideal para
Calefacción eléctrica por suelo radiante en los baños
salas de estar y pasillos
Cocina y cuartos de servicio
Calefacción interior principal y adicional
Contenido del paquete
Cable calefactor SH10 de longitud seleccionada
Cable de alimentación adjunto de 2 m
Aviso importante: funciona con voltaje de 230 V.
El producto se alimenta con una tensión de red de 230 V CA.
La instalación solo podrá ser realizada por personal cualificado de acuerdo con la normativa eléctrica vigente.
El cable calefactor no debe acortarse, cruzarse ni sufrir daños mecánicos.
La conexión debe realizarse mediante un termostato adecuado y elementos de protección.
Una instalación incorrecta puede provocar daños en el dispositivo, descargas eléctricas o incendios.
¿Por qué elegir este producto?
Cable calefactor de eficacia probada con salida constante.
Distribución del calor uniforme y eficiente
Adecuado para funcionamiento continuo a largo plazo.
Materiales de calidad y certificación CE
Soluciones profesionales para calefacción por suelo radiante
Descripción general de las variantes disponibles del cable calefactor SH10
La tabla que aparece a continuación permite seleccionar rápidamente la longitud adecuada del cable calefactor según la potencia requerida. Cada modelo tiene una potencia fija de 10 W por metro y está diseñado para una alimentación de 230 V CA.
| SH10-5 | 50W | 220V | 968 | 5 metros | 2,25 m | 4,6 ± 1 mm | Azul |
| SH10-10 | 100W | 220V | 484 | 10 metros | 2,25 m | 4,6 ± 1 mm | Azul |
| SH10-15 | 150 W | 220V | 323 | 15 metros | 2,25 m | 4,6 ± 1 mm | Azul |
| SH10-20 | 200 W | 220V | 242 | 20 metros | 2,25 m | 4,6 ± 1 mm | Azul |
| SH10-25 | 250 W | 220V | 194 | 25 metros | 2,25 m | 4,6 ± 1 mm | Azul |
| SH10-30 | 300W | 220V | 161 | 30 metros | 2,25 m | 4,6 ± 1 mm | Azul |
| SH10-35 | 350 W | 220V | 138 | 35 metros | 2,25 m | 4,6 ± 1 mm | Azul |
| SH10-40 | 400 W | 220V | 121 | 40 metros | 2,25 m | 4,6 ± 1 mm | Azul |
| SH10-45 | 450 W | 220V | 108 | 45 metros | 2,25 m | 4,6 ± 1 mm | Azul |
| SH10-50 | 500 W | 220V | 97 | 50 metros | 2,25 m | 4,6 ± 1 mm | Azul |
| SH10-60 | 600 W | 220V | 81 | 60 metros | 2,25 m | 4,6 ± 1 mm | Azul |
| SH10-70 | 700 W | 220V | 69 | 70 metros | 2,25 m | 4,6 ± 1 mm | Azul |
| SH10-80 | 800 W | 220V | 61 | 80 metros | 2,25 m | 4,6 ± 1 mm | Azul |
| SH10-90 | 900 W | 220V | 64 | 90 metros | 2,25 m | 4,6 ± 1 mm | Azul |
| SH10-100 | 1000W | 220V | 48 | 100 metros | 2,25 m | 4,6 ± 1 mm | Azul |
| SH10-110 | 1100 W | 220V | 44 | 110 metros | 2,25 m | 4,6 ± 1 mm | Azul |
| SH10-120 | 1200 W | 220V | 40 | 120 metros | 2,25 m | 4,6 ± 1 mm | Azul |
| SH10-130 | 1300 W | 220V | 37 | 130 metros | 2,25 m | 4,6 ± 1 mm | Azul |
| SH10-140 | 1400 W | 220V | 35 | 140 metros | 2,25 m | 4,6 ± 1 mm | Azul |
| SH10-150 | 1500 W | 220V | 32 | 150 metros | 2,25 m | 4,6 ± 1 mm | Azul |
| SH10-200 | 2000 W | 220V | 24 | 200 metros | 2,25 m | 4,6 ± 1 mm | Azul |
Algunos modelos pueden fabricarse bajo pedido. ¡Contáctenos para obtener más información!
