Descrizione

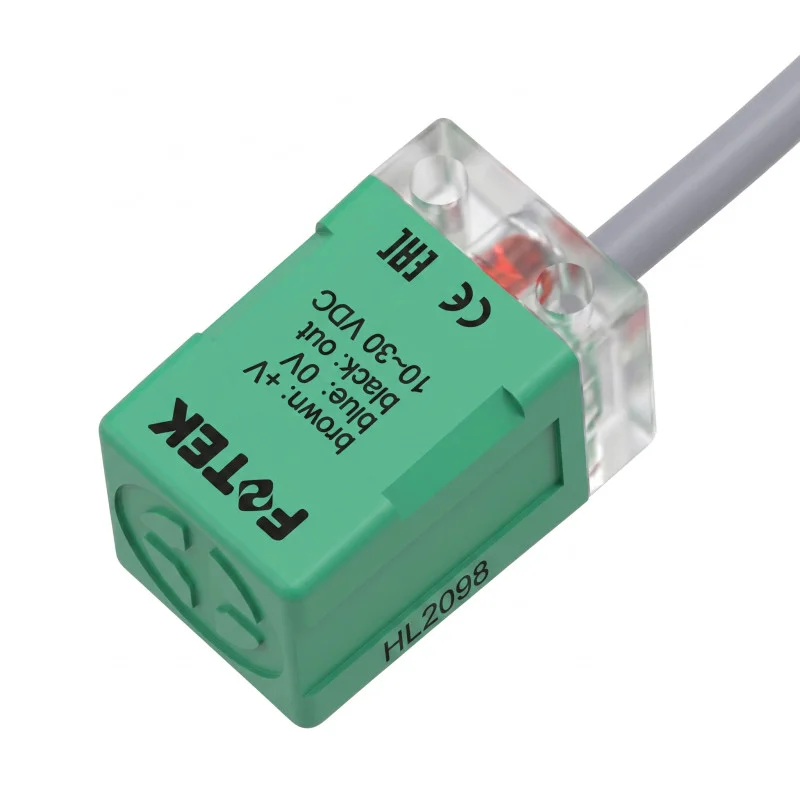

Le capteur inductif PS-05P est utilisé pour la détection sans contact d’objets métalliques dans les applications d’automatisation, de machines et industrielles. Ce capteur carré de la série PS, doté d’une sortie PNP, est conçu pour un montage horizontal. Sa conception est adaptée aux applications nécessitant une commutation basée sur l’approche d’un objet métallique, sans contact mécanique.
Spécifications techniques
Modèle : PS-05P
Type de produit : capteur de proximité inductif
Forme : carrée
Méthode de sortie : PNP
État de sortie : NON
Distance de détection : 5,0 mm
Méthode de montage : montage encastré
Direction de balayage : horizontale
Tension d’alimentation : 10 à 30 V CC
Courant de sortie maximal : 150 mA
Consommation de courant interne maximale : 10 mA
Tension résiduelle : inférieure à 0,1 V
Courant de fuite : inférieur à 0,8 mA
Hystérésis : inférieure à 10 % de la distance de détection
Dérive thermique : inférieure à 10 m par °C
Dérive de tension : inférieure à 1 µm par V
Circuits de protection : protection contre les courts-circuits et l’inversion de polarité
Température de fonctionnement : -25 °C à +80 °C
Humidité de fonctionnement : 35 % à 95 % HR
Dimensions du capteur : 17,0 x 17,0 x 29,0 mm
Trous de fixation : 2 trous de 3,2 x 2
Longueur du câble : 100 cm
Protection : IP67
Fréquence de réponse : 800 Hz
Fonctions et caractéristiques
Détection inductive sans contact d’objets métalliques.
Sortie de commutation PNP en version NO.
Corps carré pour montage fixe dans une structure ou un support.
Conception à montage encastré.
Orientation de numérisation horizontale.
Protection intégrée contre les courts-circuits et l’inversion de polarité de l’alimentation.
Indice de protection IP67 pour une utilisation en milieu industriel.
Idéal pour
Automatisation industrielle et lignes de production.
Détection de position des pièces métalliques de machines.
Détection de la présence de pièces métalliques dans les fixations et les mécanismes.
Intégration dans les circuits de commande et de signalisation avec alimentation CC.
Contenu de l’emballage
Capteur inductif PS-05P
Pourquoi choisir ce produit ?
Conception technique clairement définie avec sortie PNP et logique NO.
Le montage encastré et le corps carré facilitent l’intégration dans les unités de la machine.
Les circuits de protection augmentent la résistance lorsqu’ils sont connectés dans des applications industrielles.
La protection IP67 et une large gamme de conditions de fonctionnement permettent une utilisation dans des opérations plus exigeantes.
Instructions d’installation et d’utilisation
Respectez le câblage correct conformément au schéma de câblage de la variante PNP.
Installez le capteur conformément à la méthode de montage encastré souhaitée.
Lors de l’installation, veillez à respecter l’orientation correcte de la surface de détection par rapport à l’objet métallique détecté.
Raccordez l’alimentation et la charge uniquement dans les limites des paramètres électriques spécifiés.
Avis de sécurité
Neffectuez les raccordements électriques que lorsque lalimentation électrique est coupée.
Un câblage incorrect peut endommager le capteur ou l’équipement connecté.
L’installation dans les systèmes de contrôle et industriels doit être effectuée par une personne possédant les qualifications électriques appropriées.
Nutilisez pas le capteur en dehors des conditions dalimentation, de courant et ambiantes spécifiées.
