Descrizione

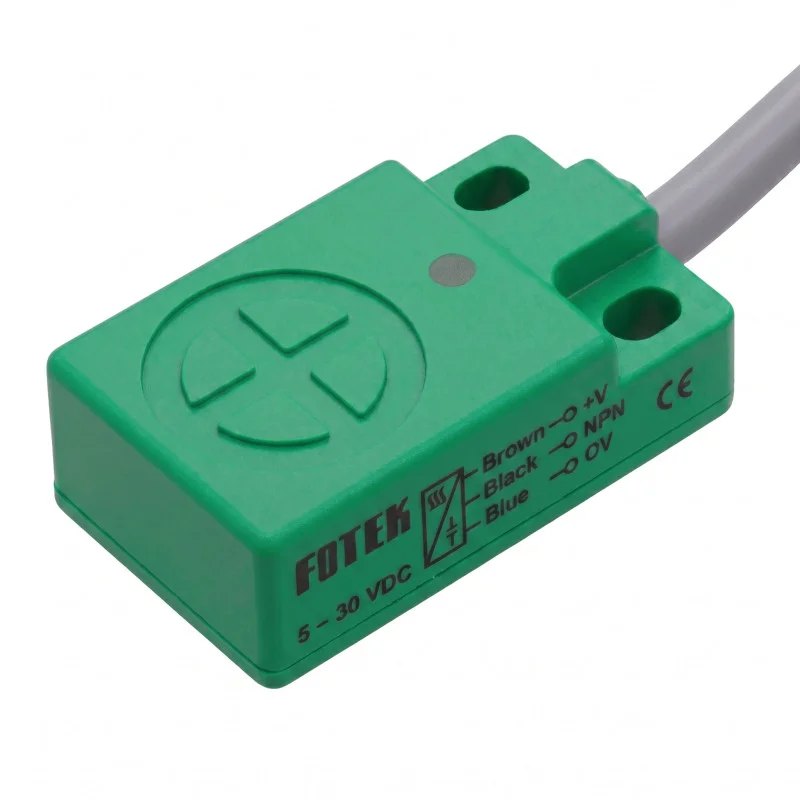

Le capteur de proximité inductif FOTEK SP-05P est un capteur sans contact conçu pour la détection d’objets métalliques dans les applications d’automatisation et de contrôle. Son boîtier en série permet une installation dans des espaces réduits et une détection frontale verticale. Le modèle SP-05P, comme l’indique son marquage, fonctionne comme un capteur à courant continu avec une sortie PNP et une fonction de commutation NO.
Spécifications techniques
Modèle : SP-05P
Série : Capteur de proximité inductif série PS
Fabricant : FOTEK
Type de conception : type de plaque, conception de plaque
Principe de détection : capteur de proximité inductif
Méthode de sortie : PNP
État de sortie : NON
Distance de détection : 5,0 mm
Méthode de montage : encastrée
Direction de balayage : verticale
Tension d’alimentation : 1030 V CC
Courant de sortie maximal : 150 mA
Consommation de courant maximale : 10 mA
Tension résiduelle : < 0,1 V
Courant de parafoudre : < 0,8 mA
Ondulation de l’alimentation : < 20 % Vc-c
Hystérésis : < 10 % de la distance de détection
Dérive thermique : < 10 m/°C
Dérive de tension : < 1 m/V
Circuit de protection : protection contre les courts-circuits et linversion de polarité
Température de fonctionnement : -25 °C à +80 °C
Humidité de fonctionnement : 35 % à 95 % HR
Protection : IP67
Couleur de la surface de détection pour la variante PNP : verte
Connexions : marron +10 à 30 V CC, bleu 0 V, noir sortie
Dimensions du boîtier du capteur : 30,5 × 18,0 × 10,0 mm
Longueur du câble : 200 cm
Fréquence de commutation : 800 Hz
Fonctions et caractéristiques
Détection inductive sans contact d’objets métalliques.
Boîtier pour montage fixe à l’aide de trous de fixation.
Conception de détection encastrée.
Sortie PNP sans fonction de commutation.
Connexion CC à trois fils conformément au schéma ci-joint.
Protection contre les courts-circuits et l’inversion de polarité côté courant continu de cette variante.
Protection IP67 pour une utilisation en milieu industriel.
Idéal pour
Détection des pièces métalliques dans les ensembles de machines et d’automatisation.
Signalisation de position des mécanismes mobiles.
Utilisation dans les dispositifs de fixation, les convoyeurs et les ateliers d’assemblage.
Intégration dans des circuits de commande avec une alimentation de 10 à 30 V CC.
Contenu de l’emballage
Capteur de proximité inductif FOTEK SP-05P avec câble de connexion
Pourquoi choisir ce produit ?
Modèle clairement identifié avec indication du type de sortie, de la distance de détection et de la plage d’alimentation.
Conception compacte du circuit imprimé avec dessin coté pour la conception de l’assemblage.
Sortie PNP NO adaptée aux applications de contrôle CC courantes.
Les dispositifs de protection et l’indice de protection IP67 permettent une utilisation dans les installations techniques.
Instructions d’installation et d’utilisation
Suivez le schéma de câblage pour la variante PNP : marron pour lalimentation positive, bleu pour 0 V, noir pour la sortie.
Installez le capteur conformément à la méthode de montage encastrée spécifiée.
Lors de la conception du montage, utilisez le dessin dimensionnel du modèle SP-05P spécifique.
Ne pas dépasser la plage de tension d’alimentation spécifiée ni le courant de sortie maximal.
Avis de sécurité
Effectuez les raccordements électriques avec l’alimentation électrique débranchée.
Un câblage incorrect peut endommager le capteur ou l’équipement connecté.
Respectez la polarité de l’alimentation et de la charge de sortie conformément au schéma de câblage.
Installez le capteur dans un appareil industriel de manière à éviter tout dommage mécanique au câble et au corps du capteur.
L’installation dans les systèmes de commande et les machines doit être effectuée par une personne possédant les qualifications électriques appropriées.
