Descrizione

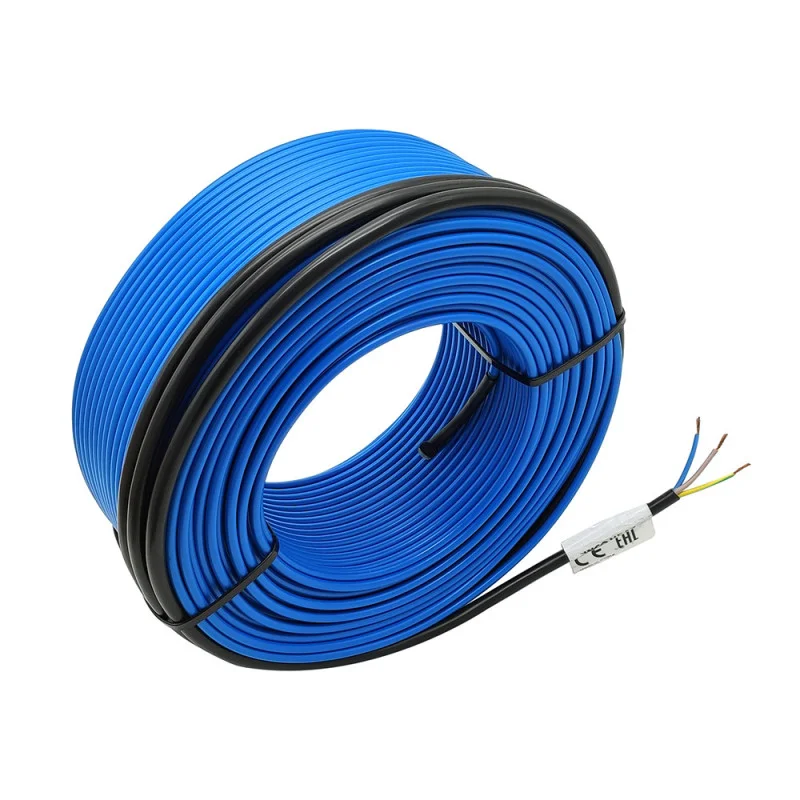

Il cavo riscaldante SH10 è progettato per il riscaldamento elettrico a pavimento in ambienti interni. Rappresenta una soluzione affidabile e collaudata per un controllo ottimale della temperatura e costituisce la principale fonte di riscaldamento per le superfici del pavimento. Grazie alla potenza costante di 10 W per metro, garantisce una distribuzione uniforme del calore e un funzionamento stabile nel tempo con alimentazione a 230 V CA.
Specifiche tecniche
Modello: SH10
Tipo: cavo riscaldante per riscaldamento a pavimento
Tensione di alimentazione: 230 V CA ±10%
Potenza specifica: 10 W/m
Numero di fili: 2
Materiale conduttore: rame
Tipo di filo: a trefoli
Isolante: fluoropolimero
Guaina esterna: PVC
Temperatura ambiente massima: 105 °C
Temperatura minima di installazione: 5 °C
Raggio di curvatura minimo: 38 mm
Diametro esterno del cavo: 5 mm
Lunghezza del cavo di alimentazione: 2 m (nero)
Certificazione: CE, RoHS
Applicazione: riscaldamento a pavimento per interni
Come scegliere la lunghezza corretta del cavo riscaldante
La scelta della lunghezza corretta del cavo riscaldante dipende dalla potenza totale richiesta e dalle dimensioni dell’area da riscaldare. Il cavo SH10 ha una potenza fissa di 10 W per metro di lunghezza, pertanto la potenza totale si calcola semplicemente moltiplicando la lunghezza del cavo.
Cavo da 10 m = 100 W
Cavo da 15 m = 150 W
Cavo da 20 m = 200 W
Cavo da 25 m = 250 W
Cavo da 50 m = 500 W
Per il riscaldamento a pavimento, si utilizza comunemente una potenza superficiale di 50-75 W/m², a seconda del tipo di ambiente, della composizione del pavimento e del livello di isolamento termico. La lunghezza del cavo deve essere scelta in modo che la potenza totale corrisponda a questo valore. Il cavo non viene mai accorciato: la lunghezza corretta viene sempre selezionata in base al progetto.
Spiegazione dettagliata della funzione
Il cavo riscaldante SH10 funziona secondo il principio del riscaldamento a resistenza. Dopo il collegamento a una rete a 230 V CA, una corrente elettrica scorre attraverso il conduttore, che viene convertita in calore per effetto della resistenza elettrica. Questo calore viene trasferito uniformemente alla struttura del pavimento, dove si accumula e viene gradualmente irradiato nell’ambiente.
Il cavo è progettato per l’installazione in massetti, composti autolivellanti o sotto le piastrelle. Per un corretto funzionamento e un utilizzo sicuro, deve essere sempre impiegato in combinazione con un termostato a pavimento e un sensore di temperatura, che ne regolano la temperatura e proteggono dal surriscaldamento.
Ideale per
Riscaldamento elettrico a pavimento nei bagni
Soggiorni e corridoi
Cucina e ripostiglio
Riscaldamento interno supplementare e principale
Contenuto della confezione
Cavo riscaldante SH10 della lunghezza selezionata
Cavo di alimentazione incluso, 2 m
Avviso importante: si lavora con una tensione di 230 V.
Il prodotto è alimentato da una tensione di rete di 230 V CA.
L’installazione può essere effettuata solo da personale qualificato in conformità con le normative elettriche vigenti.
Il cavo riscaldante non deve essere accorciato, incrociato o danneggiato meccanicamente.
Il collegamento deve essere effettuato tramite un termostato e degli elementi di protezione adeguati.
Un’installazione errata può causare danni al dispositivo, scosse elettriche o incendi.
Perché scegliere questo prodotto?
Cavo riscaldante collaudato con potenza costante
Distribuzione del calore uniforme ed efficiente
Adatto per un funzionamento continuo a lungo termine
Materiali di qualità e certificazione CE
Soluzioni professionali per il riscaldamento a pavimento
Panoramica delle varianti disponibili del cavo riscaldante SH10
La tabella sottostante consente di selezionare rapidamente la lunghezza corretta del cavo riscaldante in base alla potenza richiesta. Ogni modello ha una potenza fissa di 10 W per metro ed è progettato per un’alimentazione a 230 V CA.
| SH10-5 | 50W | 220V | 968 | 5 metri | 2,25 m | 4,6 ± 1 mm | Blu |
| SH10-10 | 100W | 220V | 484 | 10 metri | 2,25 m | 4,6 ± 1 mm | Blu |
| SH10-15 | 150W | 220V | 323 | 15 m | 2,25 m | 4,6 ± 1 mm | Blu |
| SH10-20 | 200W | 220V | 242 | 20 m | 2,25 m | 4,6 ± 1 mm | Blu |
| SH10-25 | 250W | 220V | 194 | 25 m | 2,25 m | 4,6 ± 1 mm | Blu |
| SH10-30 | 300W | 220V | 161 | 30 m | 2,25 m | 4,6 ± 1 mm | Blu |
| SH10-35 | 350W | 220V | 138 | 35 m | 2,25 m | 4,6 ± 1 mm | Blu |
| SH10-40 | 400W | 220V | 121 | 40 m | 2,25 m | 4,6 ± 1 mm | Blu |
| SH10-45 | 450W | 220V | 108 | 45 m | 2,25 m | 4,6 ± 1 mm | Blu |
| SH10-50 | 500W | 220V | 97 | 50 m | 2,25 m | 4,6 ± 1 mm | Blu |
| SH10-60 | 600W | 220V | 81 | 60 m | 2,25 m | 4,6 ± 1 mm | Blu |
| SH10-70 | 700W | 220V | 69 | 70 m | 2,25 m | 4,6 ± 1 mm | Blu |
| SH10-80 | 800W | 220V | 61 | 80 m | 2,25 m | 4,6 ± 1 mm | Blu |
| SH10-90 | 900W | 220V | 64 | 90 m | 2,25 m | 4,6 ± 1 mm | Blu |
| SH10-100 | 1000W | 220V | 48 | 100 m | 2,25 m | 4,6 ± 1 mm | Blu |
| SH10-110 | 1100W | 220V | 44 | 110 m | 2,25 m | 4,6 ± 1 mm | Blu |
| SH10-120 | 1200W | 220V | 40 | 120 m | 2,25 m | 4,6 ± 1 mm | Blu |
| SH10-130 | 1300W | 220V | 37 | 130 m | 2,25 m | 4,6 ± 1 mm | Blu |
| SH10-140 | 1400W | 220V | 35 | 140 m | 2,25 m | 4,6 ± 1 mm | Blu |
| SH10-150 | 1500W | 220V | 32 | 150 m | 2,25 m | 4,6 ± 1 mm | Blu |
| SH10-200 | 2000W | 220V | 24 | 200 m | 2,25 m | 4,6 ± 1 mm | Blu |
Alcuni modelli possono essere realizzati su ordinazione, contattateci per maggiori informazioni!
