Descrizione

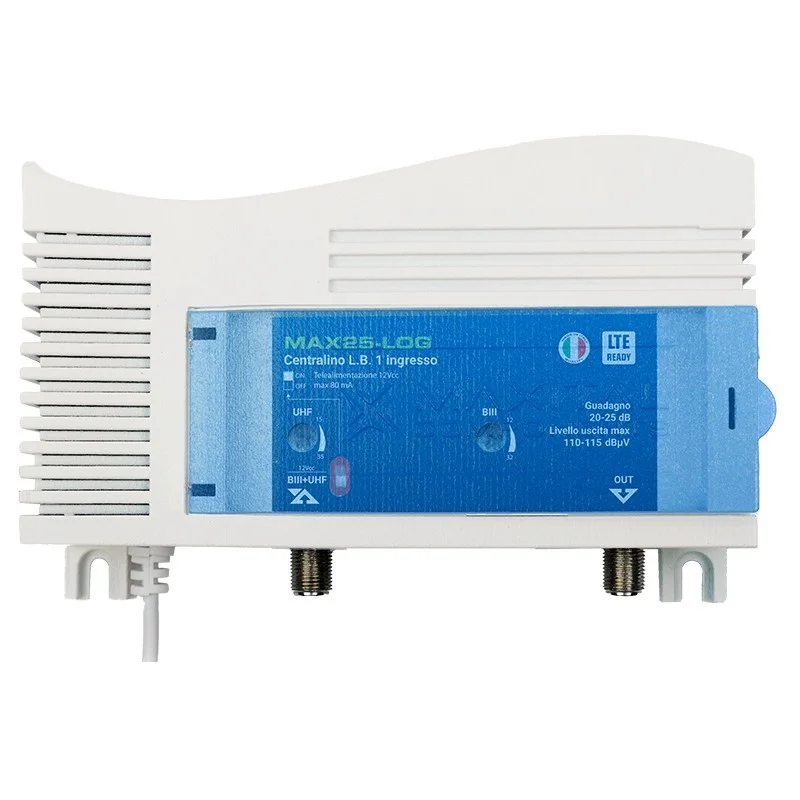

MAX25-LOG MAX25-LOG CENT 1 ING. BIII+UHF 25DB DESCRIZIONE
Centralino a Larga Banda autoalimentato con 1 ingresso LOG (BIII+UHF) e Guadagno di 20-25dB con livello di uscita pari a 110-115dBµV. Regolazione di guadagno di 20dB su entrambe le bande e amplificazione a bande separate.
PUNTI DI FORZA
– Amplificazione a Bande Separate. – Guadagno di 20/25 dB. – Livello massimo di uscita di 110/115 dBµV. – Amplificatore con schermatura RED Compliant. – Filtro LTE 4G 790MHz incorporato. – CAG Controllo Automatico di Guadagno. – Protezione contro i cortocircuiti e le sovratensioni. – Telealimentazione a 12Vcc e 80mA per preamplificatori. – Dimensioni ridotte 150x60x100mm. – Contenitore in ABS antifiamma. – Predisposizione per montaggio su Barra DIN. – Alimentazioni switching a basso consumo.
APPLICAZIONI
Centralino a Larga Banda adatto per amplificare il segnale proveniente dall’antenna. Caratterizzato da una amplificazione a bande separate e da una bassa figura di rumore. Dispone di telealimentazione per alimentare un eventuale preamplificatore e di un Controllo Automatico di Guadagno (CAG) che permette di mantenere costante il livello di segnale in uscita.
DATI TECNICI
| N° Ingressi | 1 |
| Bande | BIII + UHF |
| Frequenza | 174 ÷ 790 |
| N° Uscite | 1 |
| Guadagno – dB | 20 – 25 |
| Regolazione Guadagno – dB | 20 |
| Livello max. uscita VHF/UHF – dBµV | 110 – 115 |
| Figura di rumore – dB | <= 4 - 6 |
| Alimentazione – VAC / Consumo – W | 220/230 – 6 |
| Tipo di amplificazione | VHF / UHF a Bande Separate |
| Telealimentazione 12 Vcc – 80mA | Su 1 ingresso |
| Tipo di telaio amplificatore | Metallico |
| Tipo di contenitore | ABS Antifiamma – Montaggio su barra DIN |
| Temperatura di funzionamento – °C | -10 ÷ +50 |
| Dimensioni (L x A x P) – mm | 150 x 60 x 100 |
| Peso – g | 350 |
