Descrizione

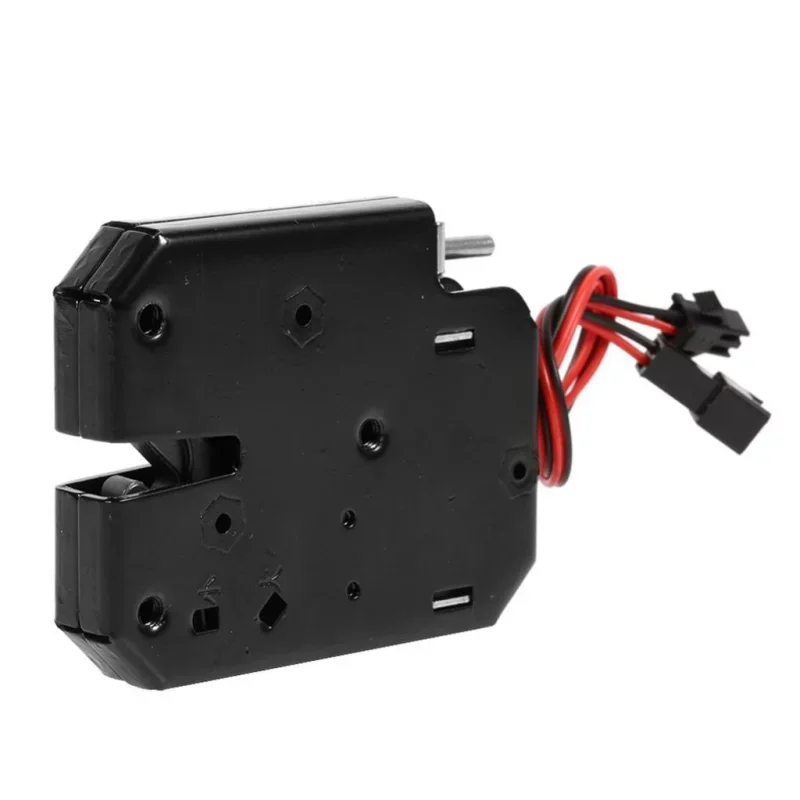

La cerradura electromagnética está diseñada para asegurar puertas y trampillas en aplicaciones donde se requiere desbloqueo eléctrico e indicación de estado. En reposo, la cerradura permanece cerrada y, tras aplicar la tensión de activación, libera el pestillo. Incluye un terminal para una luz indicadora o una señal de estado para la apertura y el cierre de la puerta.
Especificaciones técnicas
Tipo: cerradura electromagnética
Modo de funcionamiento: bloqueado cuando no se aplica voltaje, desbloqueado cuando se aplica voltaje.
Voltaje/corriente: 5 V CC / 1,5 A, 12 V CC / 2 A, 24 V CC / 1 A (según la variante)
Carga máxima del pestillo: 150 kg
Tiempo máximo bajo tensión: 0,5 s
Temperatura de funcionamiento: -40 a 60 °C
Material de la parte interior: acero al carbono
Acabado superficial: recubrimiento de polvo negro (komaxit)
Dimensiones: 73 x 58 x 13 mm
Longitud del cable: 170 mm
Vida útil mecánica: 500.000 ciclos
Vida útil del electroimán: más de 1.000.000 de ciclos de funcionamiento.
Salida de señal: contacto de conmutación, abierto cuando está desbloqueado, cerrado cuando está bloqueado.
Funciones y características
La cerradura funciona como una unidad de cierre independiente con apertura eléctrica.
El diseño permite la instalación sin restricciones en cuanto a la orientación izquierda o derecha.
Incluye una pieza de contacto con un soporte de cierre para el bloqueo mecánico de la puerta.
La cerradura está equipada con una salida de retroalimentación de estado.
El cable de retroalimentación funciona como un contacto de conmutación libre de potencial para indicar el estado del bloqueo.
En estado bloqueado, el contacto de retroalimentación está cerrado; en estado desbloqueado, el contacto está abierto.
Esta salida se puede utilizar para una luz de control, una entrada de unidad de control, un microcontrolador o un sistema de seguridad que supervise si la cerradura está en estado de bloqueo.
La señal de retroalimentación no se utiliza para alimentar la cerradura, sino únicamente para transmitir información sobre el estado del contacto.
El mecanismo cuenta con elasticidad ajustable para puertas que pesan entre 0,5 y 4 kg.
Ideal para
cajas dispensadoras
Taquillas de servicio y de autoservicio
buzones de correo y quioscos de periódicos
cajas y armarios refrigerados
almacenamiento y armarios
Biblioteca y cajas de préstamo
Contenido del paquete
1 cerradura electromagnética
1x pieza de cierre
¿Por qué elegir este producto?
Permite el desbloqueo eléctrico y, al mismo tiempo, proporciona una señal de estado para comprobar la posición de la cerradura.
Su construcción en acero al carbono está diseñada para un uso repetido.
Sus dimensiones compactas facilitan la instalación en puertas y cajas pequeñas.
El modo de funcionamiento bloqueado sin tensión es adecuado para aplicaciones en las que la cerradura debe permanecer cerrada después de un fallo de alimentación.
Instrucciones de instalación y funcionamiento
Antes de la instalación, verifique que la tensión de alimentación y la carga de corriente coincidan con la fuente de alimentación y el circuito de control utilizados.
Instale la cerradura de manera que la pieza de contacto quede en la posición exacta con respecto al pestillo y no haya tensión mecánica.
Utilice los cables de señal únicamente como contacto de estado, no para alimentar directamente la carga sin una etapa intermedia correspondiente.
Respete un tiempo máximo de apertura de 0,5 s.
Aviso de seguridad
El producto es un componente eléctrico y requiere un cableado adecuado. Una polaridad incorrecta, un voltaje inadecuado o una sobrecarga pueden dañar la cerradura o el circuito de alimentación.
Realice la instalación y la conexión con la alimentación eléctrica desconectada.
Al instalarlos en sistemas de acceso, dispensación o cierre, asegúrese de que el cierre sea mecánico y que la apertura de emergencia sea segura.
No utilice la cerradura fuera de las condiciones de temperatura especificadas y no la exponga a entornos para los que no está diseñada.
