Descrizione

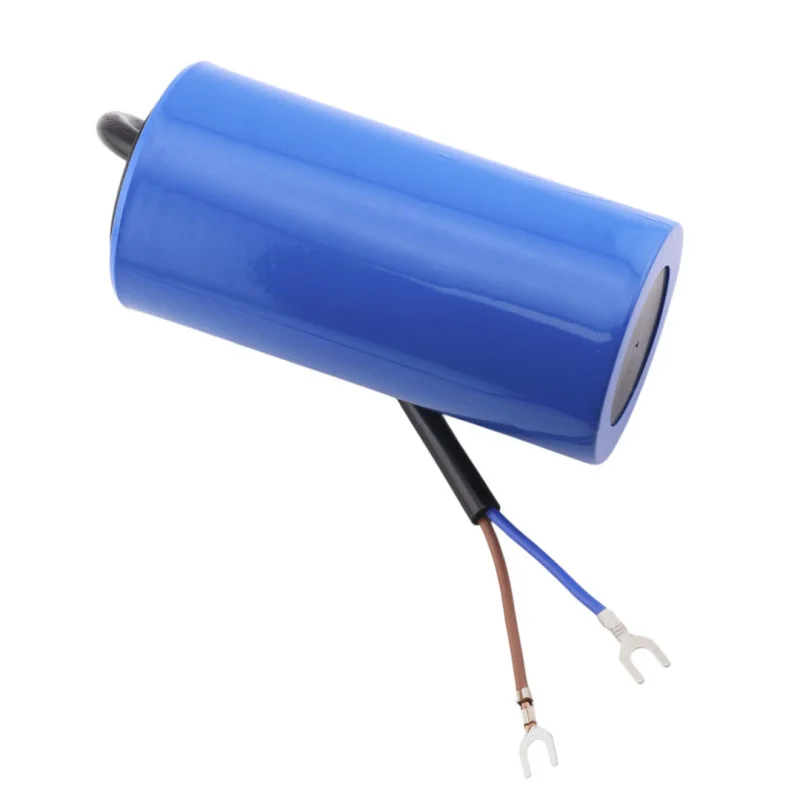

Il condensatore elettrolitico di avviamento tipo CD60 è progettato per il funzionamento a breve termine nei circuiti di avviamento dei motori asincroni monofase. Viene utilizzato per aumentare la coppia di avviamento e garantire un avviamento affidabile del motore in applicazioni con alimentazione a tensione alternata.
Specifiche tecniche
Tipo: condensatore elettrolitico di avviamento (CD60)
Capacità: 200 µF
Tensione nominale: 450 V CA
Frequenza: 50/60Hz
Tolleranza di capacità: ±5%
Dimensioni del corpo: 100 × 50 mm
Design: involucro in plastica
Collegamento: fili
Funzioni e caratteristiche
Progettato per circuiti di avviamento motore in cui è richiesta una maggiore capacità di avviamento
Design elettrolitico ottimizzato per carichi di avviamento a breve termine
Alloggiamento cilindrico con copertura in plastica per la protezione meccanica di base
Uscite per cavi per il collegamento diretto a morsettiere e cablaggi
Ideale per
Circuiti di avviamento dei motori asincroni monofase
Compressori, pompe, ventilatori e altre applicazioni di motori con condensatore di avviamento
Sostituzione di servizio dei condensatori di avviamento nei gruppi motore
Contenuto della confezione
1× condensatore di avviamento CD60 200 µF / 450 VAC
Perché scegliere questo prodotto?
Parametri di base chiaramente definiti per l’avvio delle applicazioni: 200 µF e 450 VAC
Dimensioni 100 x 50 mm per compatibilità con staffe e spazi di montaggio comuni
Adatto per applicazioni di rete standard da 50/60 Hz
Istruzioni per l’installazione e l’uso
Prima dell’installazione, verificare la capacità richiesta e la classe di tensione in base al motore e al cablaggio.
Utilizzare il condensatore di avviamento solo nella modalità di avviamento prevista dal progetto del dispositivo (in genere con un interruttore centrifugo o un relè), non per il funzionamento continuo.
Assicurare il fissaggio meccanico per quanto riguarda le vibrazioni e le sollecitazioni sui terminali.
Avviso di sicurezza
Lavorare con tensioni CA pari o superiori a 230 V può essere pericoloso. L’installazione deve essere eseguita solo con l’alimentazione scollegata e da personale qualificato.
Scaricare sempre in modo sicuro il condensatore prima di maneggiarlo; potrebbe rimanere carico anche dopo aver scollegato l’alimentazione.
Non superare la tensione nominale di 450 V CA e non utilizzare il condensatore al di fuori della modalità di avviamento del motore designata.
