Descrizione

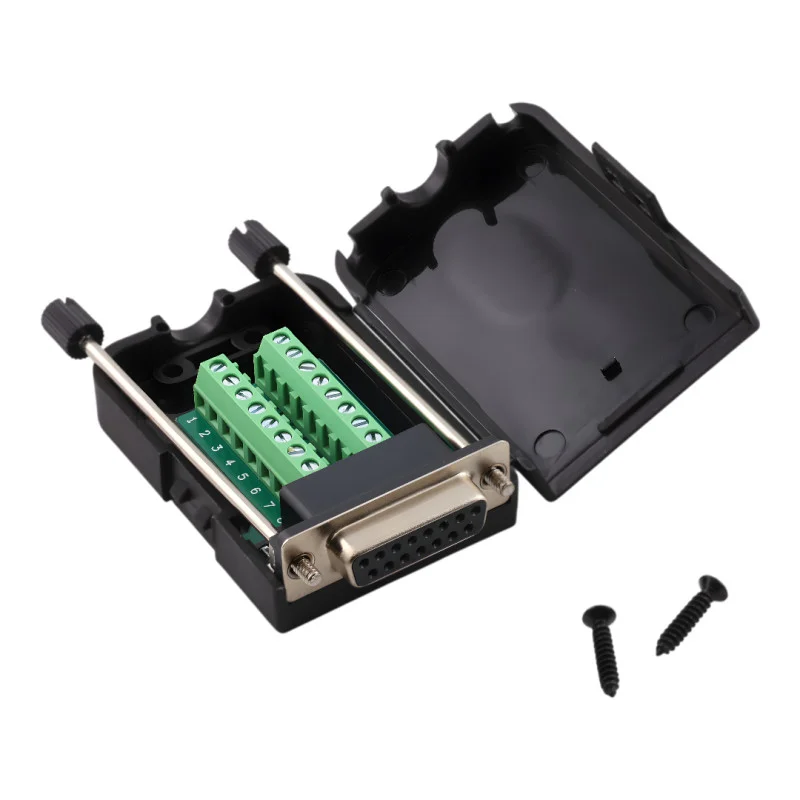

El práctico conector D-SUB DB15 hembra con bloque de terminales de tornillo integrado permite una conexión rápida y sencilla de cables sin necesidad de soldadura. Es ideal para conectar dispositivos con interfaz de 15 pines en aplicaciones industriales y de servicio que requieren un montaje sencillo y la posibilidad de repetidas conexiones.
Especificaciones técnicas
Tipo de conector: D-SUB DB15 hembra (conector)
Número de pines: 15 (2 filas)
Tipo de conexión: bloque de terminales de tornillo
Paso entre filas de pines: 2,84 mm
Paso de pasador horizontal en una fila: 2,77 mm
Material: conector de metal + cubierta de plástico (ABS)
Fijación: pernos con tuercas para una conexión fija
Color: negro
Dimensiones: 77 × 42 × 20 mm
Funciones y características
Conexión rápida sin soldadura
Terminales numerados para una fácil identificación de los pines
Cubierta de plástico con cerradura para proteger las conexiones
Orificio de entrada de cable y alivio de tensión
Compatible con conectores macho D-SUB DB15 comunes
Ideal para
Tecnología de control y automatización
Aplicaciones industriales y equipos de laboratorio
Fines de servicio y prueba
Prototipado y conexiones temporales sin soldadura
Contenido del paquete
Conector hembra DB15 con bloque de terminales de tornillo en carcasa
Tornillos de montaje
¿Por qué elegir este producto?
Permite la conexión de cables sin herramientas de soldadura especiales.
Simplifica el servicio y los cambios de cableado gracias al bloque de terminales
La cubierta protege los terminales y aumenta la resistencia mecánica del conjunto.
Instrucciones de instalación y funcionamiento
Antes del ensamblaje, verifique que la interfaz (DB15, 2 filas) y la asignación de pines coincidan con su aplicación.
Pele los cables a la longitud adecuada y apriete firmemente los terminales para evitar que el contacto se afloje.
Después de la conexión, cierre la tapa y asegure el paso del cable de manera que se limite la tensión en los terminales.
