Descrizione
El conector D-SUB tipo DE15 (comúnmente conocido como VGA) con diseño macho está diseñado para una rápida terminación y conexión de cables sin soldadura. Su diseño con cubierta de plástico y bloque de terminales de tornillo integrado facilita el montaje en aplicaciones de servicio, prototipado y producción de adaptadores de cable.
Especificaciones técnicas
Tipo de conector: D-SUB DE15 (3 filas), macho
Número de pines: 15
Dimensiones: 66 × 42 × 20 mm
Paso entre filas de pines: 2,84 mm
Paso de pasador horizontal en una fila: 2,77 mm
Material: conector de metal + cubierta de plástico (ABS)
Fijación: conector con tuercas roscadas (para tornillos avellanados)
Funciones y características
Bloques de terminales de tornillo para conectar cables sin soldadura
Cubierta protectora para bloqueo mecánico y protección básica del cableado
Cuerpo de conector blindado de metal para instalaciones D-SUB estándar
Adecuado para la fabricación de adaptadores y conexiones de servicio de líneas de señal.
Ideal para
Adaptadores de cable VGA (DE15) y accesorios de prueba
Cableado de servicio y laboratorio donde se requiere un montaje rápido
Prototipado e interconexión temporal de señales mediante interfaz D-SUB
Aplicaciones industriales y de medición que utilizan conectores D-SUB
Contenido del paquete

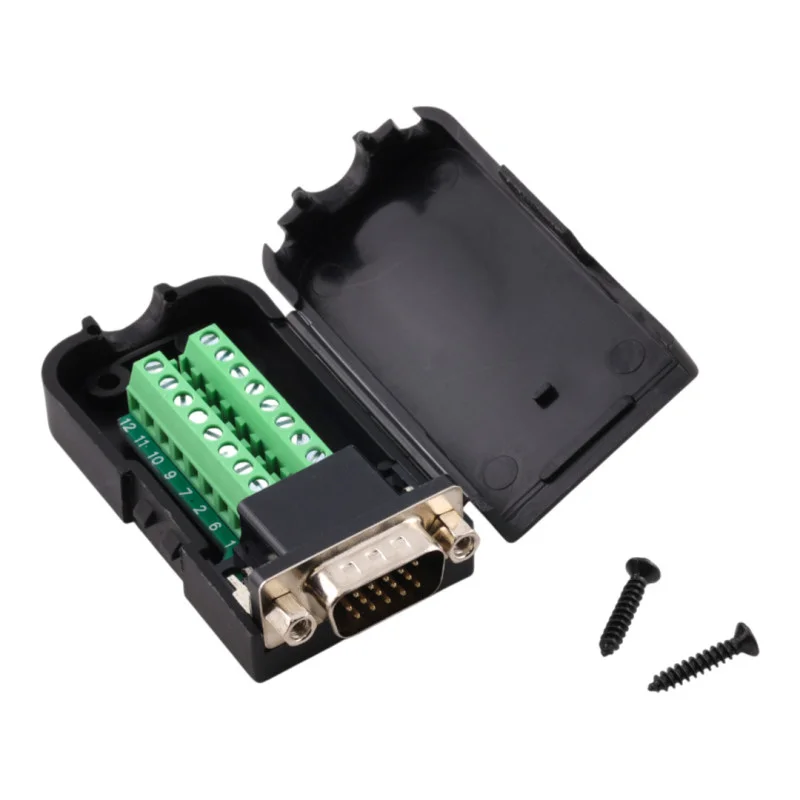

Conector macho D-SUB DE15 con bloque de terminales y tapa
¿Por qué elegir este producto?
Diseño técnicamente correcto DE15 (3 filas, 15 pines) para interfaz VGA
El ensamblaje sin soldadura reduce el tiempo de instalación y simplifica el mantenimiento.
La carcasa ABS garantiza un diseño compacto y protección mecánica.
Las tuercas roscadas permiten un bloqueo estándar en la pieza de acoplamiento D-SUB
Instrucciones de instalación y funcionamiento
Antes del montaje, verifique la numeración de los pines y la asignación de cables según su aplicación.
Pele los cables a la longitud adecuada y apriete firmemente los terminales para evitar que se aflojen.
Después de la conexión, compruebe que ningún cable sobresalga del espacio de la carcasa y que no haya ningún cortocircuito.
Asegure el conector en la pieza de acoplamiento utilizando las tuercas laterales para minimizar la tensión en los cables.
Aviso de seguridad
El producto está diseñado principalmente para aplicaciones de señalización; antes de usarlo, verifique los parámetros eléctricos y la idoneidad para su cableado.
Realice la instalación con la alimentación desconectada para evitar daños al dispositivo o cortocircuito.
