Descrizione
Este conector D-SUB DE15 (a menudo incorrectamente denominado DB15/VGA) permite conexiones de cables rápidas y sin soldadura mediante terminales de tornillo. Es ideal para tareas de mantenimiento, creación de prototipos y conversión de cableado a una interfaz hembra estándar de 15 pines con tuercas de seguridad.
Especificaciones técnicas
Tipo de conector: D-SUB DE15 (HD15), hembra , 3 filas de contactos
Bloqueo mecánico: tuerca integrada (atornillada a la contraparte)
Dimensiones: 76 × 42 × 20 mm
Paso entre filas de pines: 2,84 mm
Paso de pasador horizontal en una fila: 2,77 mm
Material: conector de metal + cubierta de plástico (ABS)
Conexión de cables: bloque de terminales de tornillo (sin soldadura)
Funciones y características
Terminación rápida del cableado en DE15 mediante terminales, adecuado para cableado repetido
Protección mecánica y alivio de tensión del cable en una carcasa de plástico
Fijación por tornillo del conector a la pieza de acoplamiento para una conexión estable
Designación: en la práctica, puede encontrar los nombres “DB15”, “VGA”, “Cannon-9” o “Canon9”; la designación técnicamente correcta es D-SUB DE15
Ideal para
Herramientas de servicio y diagnóstico con interfaz DE15
Prototipado y cableado de laboratorio sin soldadura
Instalaciones industriales donde se requiere montaje de conector tipo tornillo
Conversión de cableado a D-SUB DE15 en arneses de cables
Contenido del paquete

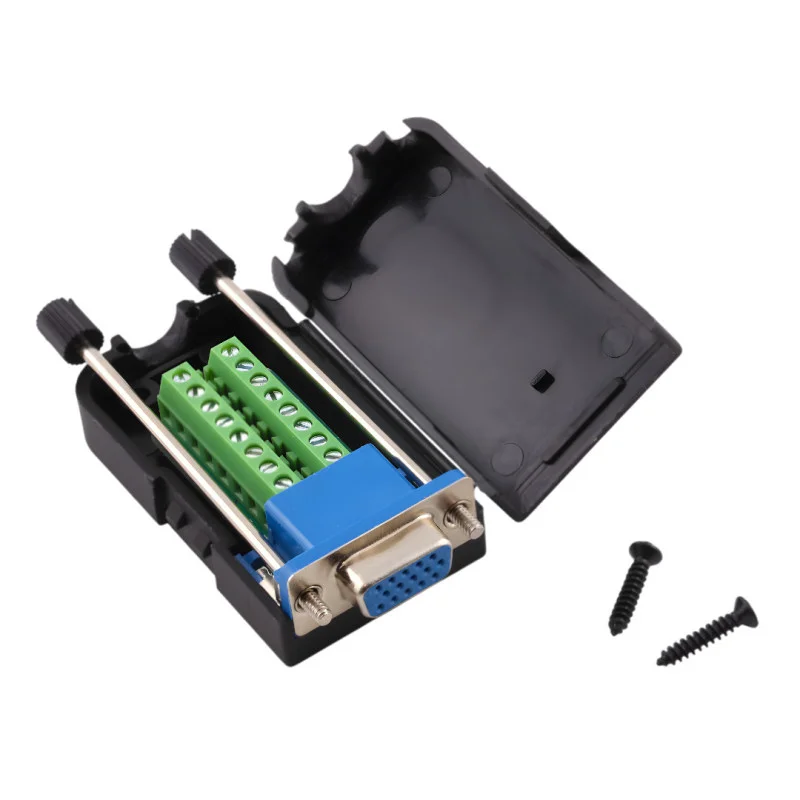

D-SUB DE15 hembra con bloque de terminales en carcasa
¿Por qué elegir este producto?
Permite la conexión de cables sin soldadura mediante un bloque de terminales.
Mecánica D-SUB estándar con tuercas para un ajuste firme
Combinación de conector metálico y carcasa ABS para uso técnico general
Solución adecuada para un rápido montaje, servicio y pruebas.
Instrucciones de instalación y funcionamiento
Antes del montaje, verifique la asignación de pines según su aplicación y la documentación del dispositivo.
Pele los cables adecuadamente y apriete los terminales para que no se aflojen debido a la vibración.
Después de la conexión, cierre la tapa y verifique que los cables no entren en contacto con la parte metálica del conector fuera de los puntos designados.
Aviso de seguridad
El producto está diseñado para la conexión de señales; antes de usarlo, verifique que los valores nominales de voltaje y corriente sean apropiados para su aplicación.
Realice la instalación con el dispositivo desconectado de la alimentación.
