Descrizione

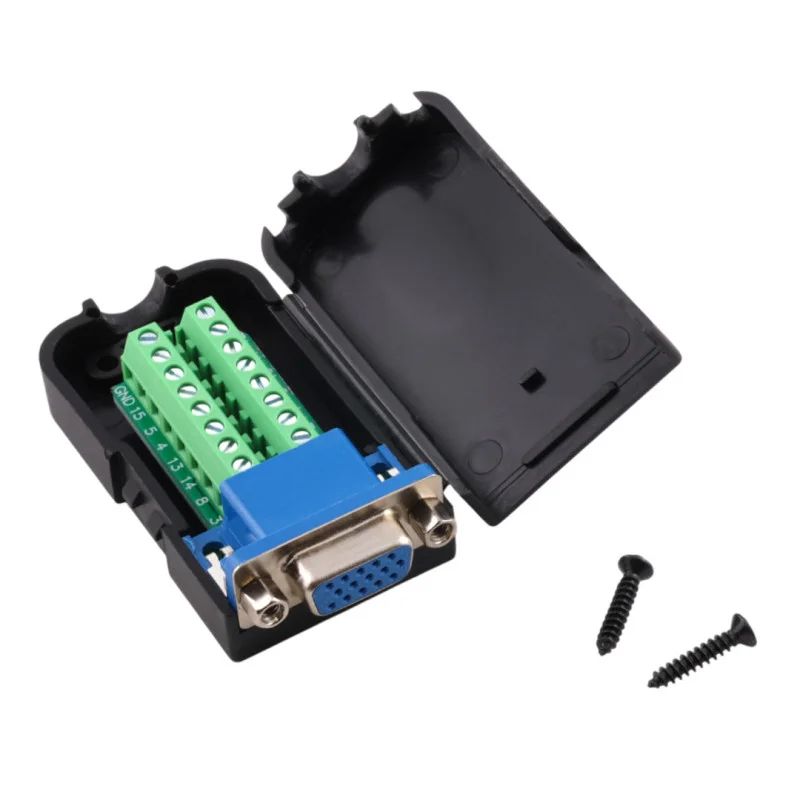

El adaptador D-SUB DE15 (comúnmente conocido como VGA) permite una salida rápida y nítida de las 15 señales desde un conector hembra DE15 a un bloque de terminales de tornillo. Es ideal para tareas de mantenimiento, creación de prototipos y cableado sin necesidad de soldadura. Su diseño incluye un conector metálico, una cubierta de plástico ABS y tuercas de fijación para un montaje fijo.
Especificaciones técnicas
Tipo de conector: D-SUB DE15 (VGA), hembra
Número de pines: 15
Disposición de los pines: 3 filas
Dimensiones: 66 x 42 x 20 mm
Paso entre filas de pines: 2,84 mm
Paso de pasador horizontal en una fila: 2,77 mm
Conexión de cables: bloque de terminales de tornillo
Material: conector de metal + cubierta de plástico (ABS)
Montaje: tuercas integradas para tornillos D-SUB
Funciones y características
Adaptador de bloque de terminales hembra DE15 para conexión de cables individuales
Los terminales de tornillo permiten un cableado repetido sin soldadura
La cubierta de plástico protege el bloque de terminales y aumenta la resistencia mecánica del conjunto.
Posibilidad de fijación fija a la contraparte mediante tuercas D-SUB
La designación correcta del conector es D-SUB DE15; en la práctica se utiliza la designación DB15 para VGA, pero no es técnicamente precisa.
Ideal para
Servicio y diagnóstico de dispositivos con interfaz DE15 (VGA)
Prototipado y conexión en laboratorio de señales vía D-SUB
Aplicaciones industriales donde se requiere conexión por tornillo de conductores
Conexión y prueba rápida de cableado sin necesidad de engarzar ni soldar
Contenido del paquete
D-SUB DE15 hembra en bloque de terminales con tapa
¿Por qué elegir este producto?
Enrutamiento claro de los 15 contactos a los terminales para un cableado claro
Diseño protegido mecánicamente en carcasa ABS
Interfaz estándar DE15 con opción de montaje fijo mediante tuercas
Solución adecuada para instalaciones donde la facilidad de mantenimiento y los cambios rápidos de cableado son una prioridad
Instrucciones de instalación y funcionamiento
Antes de conectar los cables, desconecte el dispositivo de la fuente de alimentación y verifique las conexiones de acuerdo con la documentación de su señal.
Observe la asignación correcta de los pines DE15 a los terminales individuales de acuerdo con las marcas en el bloque de terminales.
Pele los cables a la longitud adecuada y apriete los terminales con cuidado para evitar dañar el cable o el terminal.
Después de la conexión, cierre la tapa y compruebe que ningún cable esté sometido a tensión mecánica.
Aviso de seguridad
El producto está diseñado para aplicaciones de señal y bajo voltaje según el dispositivo específico; no lo utilice para conexión directa a la tensión de red.
No realice ninguna conexión bajo tensión; existe riesgo de dañar los dispositivos conectados.
