Descrizione
El conector D-SUB DE15 (a menudo incorrectamente denominado DB15/VGA) permite conexiones de cables rápidas y sin soldadura mediante terminales de tornillo. Es adecuado para mantenimiento, creación de prototipos y conversión de cableado a una interfaz macho estándar de 15 pines con tornillos de bloqueo.
Especificaciones técnicas
Tipo de conector: D-SUB DE15 (15 pines, 3 filas), macho
Fijación: tornillos de bloqueo en el conector
Conexión de cables: bloque de terminales de tornillo
Dimensiones: 76 × 42 × 20 mm
Paso entre filas de pines: 2,84 mm
Paso de pasador horizontal en una fila: 2,77 mm
Material: conector de metal, cubierta de plástico (ABS)
Funciones y características
Conversión del conector DE15 a bloque de terminales para una fácil conexión de señales individuales
Conjunto sin soldadura, adecuado para cambios repetidos de cableado.
La cubierta de ABS protege los terminales y cables contra daños mecánicos.
Los tornillos de bloqueo mejoran la estabilidad mecánica de la conexión con la contraparte.
Ideal para
Accesorios de servicio y prueba para dispositivos con interfaz DE15
Prototipado y cableado de laboratorio de líneas de señal
Conexión del cableado a D-SUB sin necesidad de fabricar un cable especial
Aplicaciones industriales y de medición que utilizan interfaz D-SUB de 15 pines
Contenido del paquete

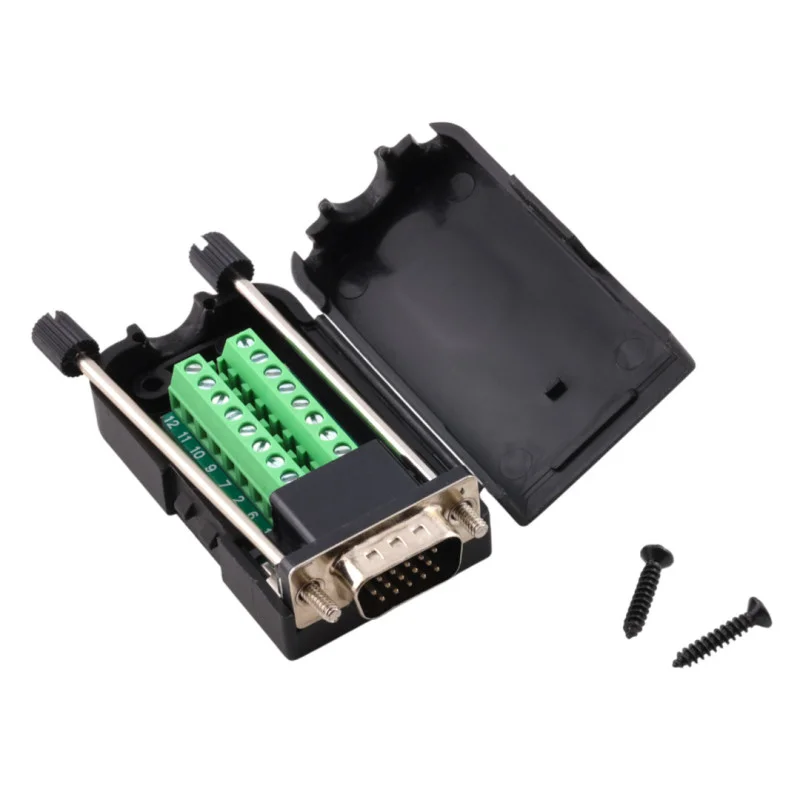

D-SUB DE15 macho con bloque de terminales en carcasa
¿Por qué elegir este producto?
Diseño DE15 técnicamente correcto (15 pines en 3 filas) para compatibilidad con contrapartes comunes
Cableado rápido y claro mediante terminales de tornillo
Dimensiones compactas y bloqueo mecánico del conector con tornillos.
Solución adecuada para instalaciones temporales y más permanentes sin soldadura.
Instrucciones de instalación y funcionamiento
Antes de conectar los cables, afloje los tornillos de los terminales, inserte el cable pelado y apriete el tornillo con la fuerza adecuada.
Recomendamos verificar la asignación de pines de acuerdo con su aplicación y el diagrama de cableado del dispositivo.
Después de conectar los cables, cierre la tapa y fíjela con los tornillos incluidos.
Al conectarlo a la pieza de acoplamiento, apriete los tornillos de bloqueo del conector para lograr un contacto estable.
Aviso de seguridad
El producto está diseñado para aplicaciones de señal y bajo voltaje; no lo utilice para conexión directa a la tensión de red.
Antes de manipularlo, desconecte el dispositivo de la fuente de alimentación y evite cortocircuitos entre los terminales.
Asegúrese de que haya alivio de tensión en el cableado para que los cables no se suelten en los terminales.
