Descrizione

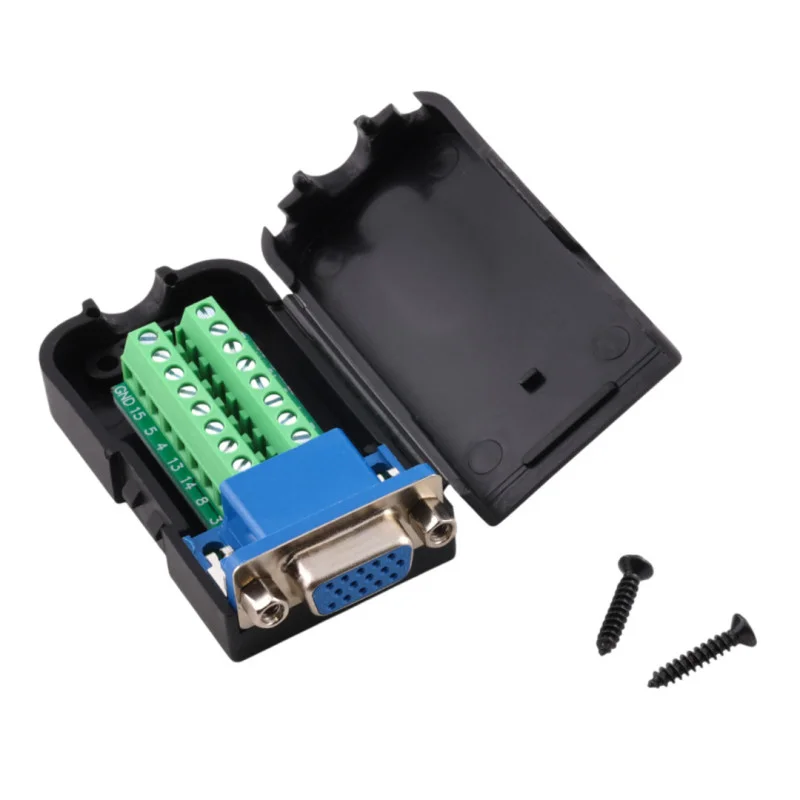

Adaptorul D-SUB DE15 (adesea denumit VGA) permite o ieșire rapidă și clară a tuturor celor 15 semnale de la un conector mamă DE15 la un bloc de terminale cu șurub. Este potrivit pentru service, prototipare și cablare fără a fi nevoie de lipire. Designul include un conector metalic, un capac din plastic ABS și piulițe de fixare pentru montare fixă.
Specificații tehnice
Tip conector: D-SUB DE15 (VGA), mamă
Număr de pini: 15
Aranjamentul pinilor: 3 rânduri
Dimensiuni: 66 x 42 x 20 mm
Pasul dintre rândurile de pini: 2,84 mm
Pasul orizontal al pinilor pe rând: 2,77 mm
Conexiune prin cablu: bloc terminal cu șurub
Material: conector metalic + capac din plastic (ABS)
Montare: piulițe integrate pentru șuruburi D-SUB
Funcții și caracteristici
Adaptor DE15 mamă la bloc terminal pentru conectare individuală a firelor
Bornele cu șurub permit cablarea repetată fără lipire
Capacul din plastic protejează blocul de terminale și crește rezistența mecanică a ansamblului
Posibilitatea de fixare fixă la contrapartidă folosind piulițe D-SUB
Denumirea corectă a conectorului este D-SUB DE15; în practică se folosește denumirea DB15 pentru VGA, dar nu este corectă din punct de vedere tehnic.
Ideal pentru
Service și diagnosticare dispozitive cu interfață DE15 (VGA)
Prototipare și conectare în laborator a semnalelor prin D-SUB
Aplicații industriale unde este necesară conectarea cu șurub a conductorilor
Conectare rapidă și testare a cablurilor fără sertizare sau lipire
Conținutul pachetului
D-SUB DE15 mamă pe bloc terminal cu capac
De ce să alegeți acest produs?
Rutare clară a tuturor celor 15 contacte către terminale pentru o cablare clară
Design protejat mecanic în carcasă ABS
Interfață standard DE15 cu opțiunea de montare fixă cu piulițe
Soluție potrivită pentru instalații unde service-ul și schimbarea rapidă a cablajului sunt o prioritate
Instrucțiuni de instalare și utilizare
Înainte de a conecta firele, deconectați dispozitivul de la sursa de alimentare și verificați conexiunile conform documentației semnalului.
Respectați alocarea corectă a pinilor DE15 la fiecare terminal în parte, conform marcajelor de pe blocul de borne.
Dezizolați firele la lungimea corespunzătoare și strângeți terminalele cu grijă pentru a evita deteriorarea firului sau a terminalului.
După conectare, închideți capacul și verificați dacă niciun fir nu este supus solicitărilor mecanice.
Notificare de siguranță
Produsul este destinat aplicațiilor de semnal și joasă tensiune, conform dispozitivului specific; nu îl utilizați pentru conectarea directă la tensiunea rețelei electrice.
Nu efectuați conexiuni sub tensiune; există riscul de deteriorare a dispozitivelor conectate.
