Descrizione

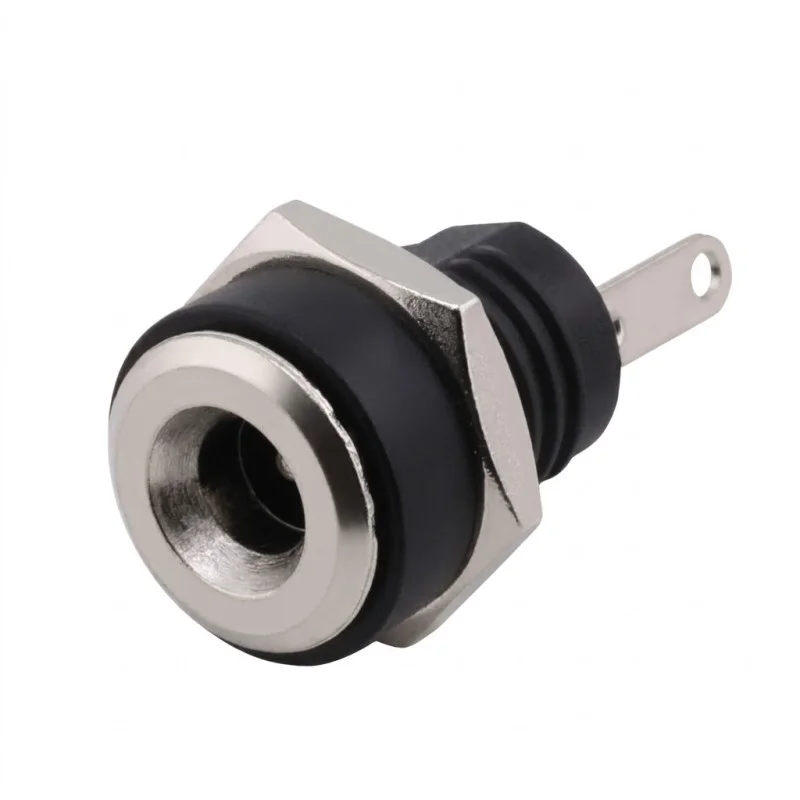

Toma de corriente CC para panel para suministrar tensión CC a dispositivos. La variante de 3,5 x 1,35 mm es ideal para adaptadores de corriente compactos y aplicaciones con bajo consumo de corriente, donde se requiere montaje en panel y conexión de cables mediante terminales de soldadura.
Especificaciones técnicas
Tipo de conector: Toma de corriente CC (hembra), montaje en panel
Tamaño del conector: 3,5 × 1,35 mm
Número de modelo: DC-220B
Tensión nominal: 30 V CC
Corriente nominal: 0,5 A
Rosca de montaje: M8,0 × 0,75
Rigidez dieléctrica: CA 50 V (50 Hz), 1 minuto
Resistencia de contacto: 0,03
Resistencia de aislamiento: 100 M
Vida útil: 5000 ciclos
Temperatura de funcionamiento: -30°C a +70°C
Funciones y características
Montaje en panel con rosca y tuerca para un montaje mecánicamente estable
Terminales de soldadura para conectar cables o cableado dentro del dispositivo
Diseño compacto adecuado para dispositivos más pequeños y entradas de energía.
Ideal para
Entradas de energía para pequeños dispositivos electrónicos
Electrónica DIY, prototipos y reparaciones de servicio.
Pasacables para alimentación de CC en cuadros y armarios de baja tensión
Contenido del paquete
1 × toma de CC de panel de 3,5 × 1,35 mm + tuerca de fijación
¿Por qué elegir este producto?
Tamaño estandarizado de 3,5 × 1,35 mm para compatibilidad con los enchufes de CC correspondientes
Montaje en panel con rosca M8,0 × 0,75 para montaje fijo
Instrucciones de instalación y funcionamiento
Antes de la instalación, verifique el tamaño de la pieza de acoplamiento (enchufe de CC) 3,5 × 1,35 mm y la compatibilidad mecánica con el panel.
Al soldar los terminales, elija el procedimiento y la temperatura para no dañar el aislante del conector.
Después de la instalación, verifique el apriete de la tuerca y el alivio de tensión del cableado.
Aviso de seguridad
El producto está diseñado para suministro de energía de CC dentro de los límites de voltaje y corriente nominales; exceder los parámetros puede provocar sobrecalentamiento o fallas.
Realizar la instalación con la alimentación desconectada y tras la conexión verificar la polaridad y el correcto funcionamiento de todo el conjunto.
