Descrizione

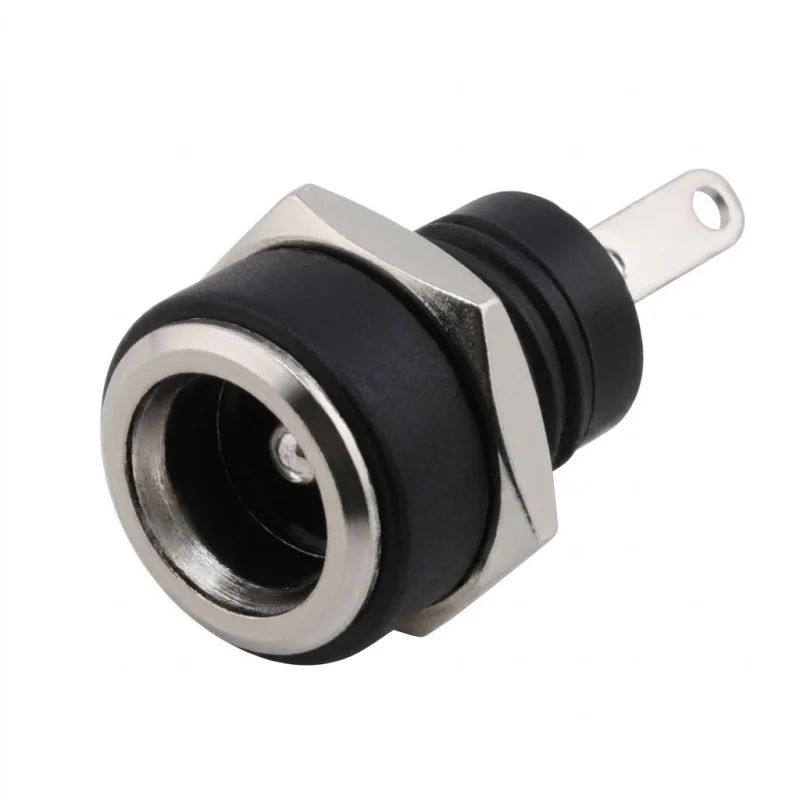

La toma de corriente CC para panel, para montaje a través del panel, está diseñada para la conexión de alimentación mediante adaptadores de CC comunes. La variante de 5,5 × 2,5 mm es adecuada para dispositivos que requieren una conexión mecánicamente resistente y repetible del cable de alimentación mediante un conector roscado.
Especificaciones técnicas
Tipo de conector: Toma de CC (panel, montaje mediante orificio pasante)
Tamaño del conector: 5,5 × 2,5 mm
Número de modelo: DC-220B
Tensión nominal: 30 V
Corriente nominal: 0,5 A
Resistencia de aislamiento: 100 M
Resistencia de contacto: 0,03
Vida útil: 5000 ciclos
Rigidez dieléctrica: CA 50 V (50 Hz), 1 min
Temperatura de funcionamiento: -30°C a +70°C
Rosca de montaje: M8
Conexión: pines de soldadura
Funciones y características
Montaje en panel con rosca y tuerca para una instalación mecánica estable
Diseño adecuado para montaje mediante orificios pasantes en paneles frontales y armarios de equipos.
Contactos de soldadura para conexión directa de cables o inserción en el cableado
Diseñado para la conexión y desconexión repetida del conector de alimentación.
Ideal para
Entradas de alimentación para dispositivos electrónicos con adaptador de CC
Instrumentos industriales y de laboratorio, unidades de control y accesorios de prueba
Proyectos de bricolaje y electrónica personalizada con conector de montaje en panel
Contenido del paquete
1 × toma de CC de panel de 5,5 × 2,5 mm + tuerca de fijación
¿Por qué elegir este producto?
Fijado mecánicamente al panel mediante rosca M8
Tamaño estandarizado de 5,5 × 2,5 mm para compatibilidad con los enchufes de CC correspondientes
Instrucciones de instalación y funcionamiento
Antes de la instalación, verificar las dimensiones de la abertura en el panel y la compatibilidad con el espesor del material.
Al soldar, utilice la temperatura y el tiempo de calentamiento adecuados para evitar dañar los aisladores del conector.
Antes de la puesta en servicio, comprobar la polaridad de la conexión según la alimentación y el dispositivo utilizado.
Aviso de seguridad
El producto está diseñado para aplicaciones de CC de bajo voltaje; no exceda el voltaje y la corriente nominales.
Realizar la instalación con la alimentación desconectada y evitar cortocircuitos en los terminales de soldadura.
