Descrizione

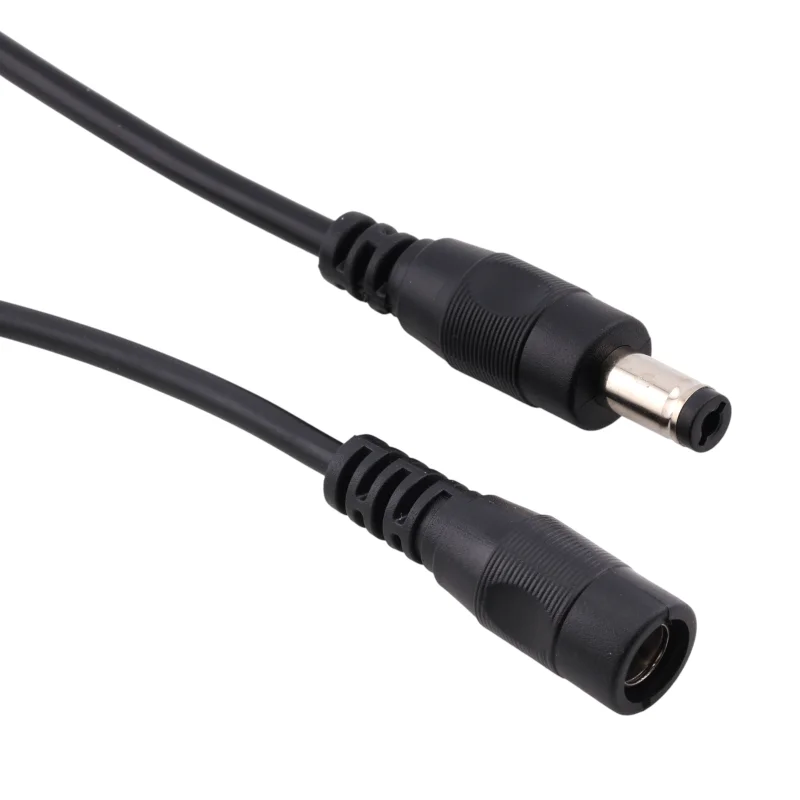

El conector de alimentación de CC con cable incorporado está diseñado para la conexión y alimentación rápida de dispositivos de CC de baja tensión sin necesidad de soldarlos directamente. El producto está disponible en versiones macho (enchufe de CC) y hembra (conector de CC) para interfaces de alimentación comunes de 5,5 × 2,1 mm, que se utilizan habitualmente en iluminación LED y aplicaciones de CCTV.
Especificaciones técnicas
Tipo de conector: Conector de alimentación de CC 5,5 × 2,1 mm
Variantes: masculino / femenino
Longitud del cable: 15 cm
Sección transversal del cable: 22 AWG (0,35 mm²)
Construcción del alambre: 17×0,14
Material del conductor: cobre
Aislamiento: PVC
Color: negro
Valores nominales (según documentos): 300 V / 3 A
Resistencia a la temperatura (según documentos): 80 °C
Funciones y características
Tamaño de CC estándar de 5,5 × 2,1 mm para compatibilidad con adaptadores de corriente y dispositivos comunes
Cable preensamblado para una fácil conexión a bloques de terminales, tableros de distribución o conjuntos personalizados
Conductor de cobre estañado para un contacto eléctrico estable y buena soldabilidad de los extremos del conductor.
Aislamiento de PVC para protección mecánica de conductores en condiciones normales de instalación
Ideal para
Fuente de alimentación para tiras LED y módulos LED
Cámaras CCTV y accesorios con alimentación de CC
Servicio de sustitución de conectores de CC dañados en el cable
Prototipado e interconexión rápida de dispositivos de CC de bajo voltaje
Contenido del paquete
1 conector CC con cable (variante a elegir: macho o hembra), longitud 15 cm
¿Por qué elegir este producto?
Dimensión claramente definida de 5,5 × 2,1 mm para aplicaciones de alimentación de CC comunes
Diseño práctico con cable para una rápida integración en la instalación.
Cable especificado 22 AWG y material del cable (cobre estañado) según los documentos
Instrucciones de instalación y funcionamiento
Antes de conectar, verifique que el tamaño del conector (5,5 × 2,1 mm) coincida con el del dispositivo/fuente.
Verifique la polaridad de la alimentación y las conexiones de los cables según los requisitos de su aplicación.
Recomendamos terminar los extremos de los cables con una férula adecuada o soldarlos dependiendo del tipo de conexión.
Proporciona alivio de tensión del cable para evitar tensión en la conexión
Aviso de seguridad
El producto está diseñado para aplicaciones de alimentación de CC; verifique siempre la compatibilidad de voltaje y corriente con el dispositivo conectado antes de usarlo.
La polaridad incorrecta o la sobrecarga pueden provocar daños en el dispositivo o el cableado.
Realice la instalación con la alimentación desconectada.
