Descrizione

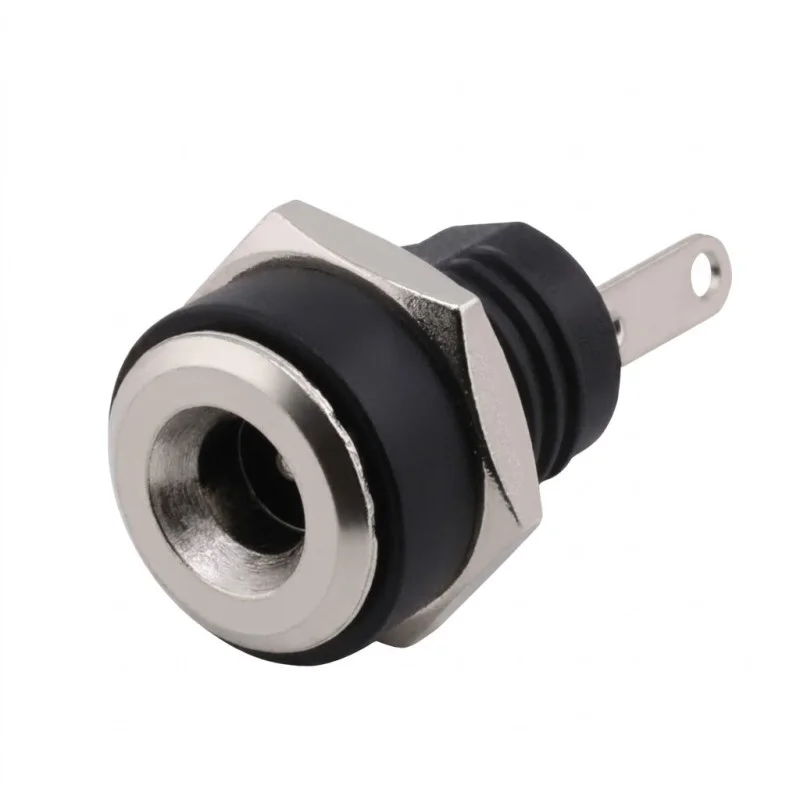

Priză de curent continuu pentru alimentarea dispozitivelor cu tensiune continuă. Varianta de 3,5×1,35 mm este potrivită pentru adaptoare de alimentare compacte și aplicații cu consum redus de curent, unde este necesară montarea pe panou și conectarea prin cabluri folosind terminale de lipit.
Specificații tehnice
Tip conector: mufă de curent continuu (mamă), montare pe panou
Dimensiunea conectorului: 3,5 × 1,35 mm
Număr model: DC-220B
Tensiune nominală: 30 V CC
Curent nominal: 0,5 A
Filet de montare: M8.0 × 0.75
Rigiditate dielectrică: AC 50 V (50 Hz), 1 minut
Rezistență de contact: 0,03
Rezistență de izolație: 100 M
Durată de viață: 5000 de cicluri
Temperatura de funcționare: -30°C până la +70°C
Funcții și caracteristici
Montare pe panou cu filet și piuliță pentru o fixare stabilă din punct de vedere mecanic
Terminale de lipit pentru conectarea firelor sau cablurilor în interiorul dispozitivului
Design compact, potrivit pentru dispozitive și intrări de alimentare mai mici
Ideal pentru
Intrări de alimentare pentru dispozitive electronice mici
Electronică DIY, prototipuri și reparații service
Garnituri de siguranță pentru panouri de alimentare cu curent continuu în tablouri și dulapuri de joasă tensiune
Conținutul pachetului
1× priză DC pentru panou 3,5 × 1,35 mm + piuliță de fixare
De ce să alegeți acest produs?
Dimensiune standardizată de 3,5 × 1,35 mm pentru compatibilitate cu mufele CC corespunzătoare
Montare pe panou cu filet M8.0 × 0.75 pentru montare fixă
Instrucțiuni de instalare și utilizare
Înainte de instalare, verificați dimensiunea piesei de conectare (ștecher CC) 3,5 × 1,35 mm și compatibilitatea mecanică cu panoul.
Când lipiți terminalele, alegeți procedura și temperatura astfel încât să nu deteriorați izolatorul conectorului.
După instalare, verificați strângerea piuliței și detensionarea cablajului.
Notificare de siguranță
Produsul este conceput pentru alimentare cu curent continuu în limitele tensiunii și curentului nominal; depășirea parametrilor poate duce la supraîncălzire sau defecțiune.
Efectuați instalarea cu alimentarea deconectată și, după conectare, verificați polaritatea și funcționarea corectă a întregului ansamblu.
