Descrizione

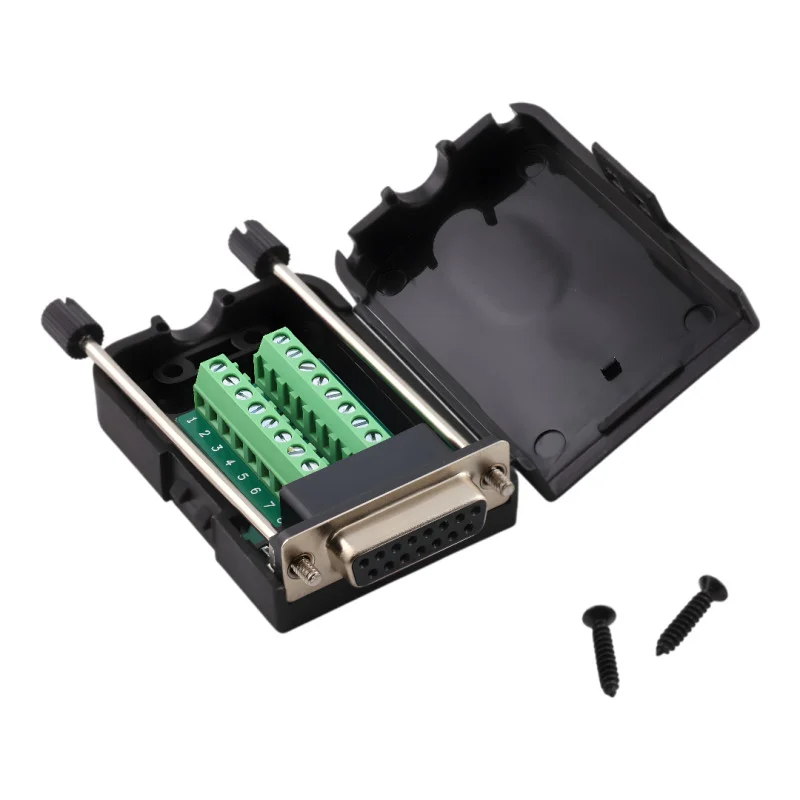

Le connecteur femelle D-SUB DB15, doté d’un bornier à vis intégré, permet un raccordement rapide et précis des fils, sans soudure. Il est idéal pour connecter des appareils à 15 broches dans les applications industrielles et de maintenance où la simplicité d’assemblage et la possibilité de reconnexion sont essentielles.
Spécifications techniques
Type de connecteur : D-SUB DB15 femelle (prise)
Nombre d’épingles : 15 (2 rangées)
Type de connexion : bornier à vis
Espacement entre les rangées de broches : 2,84 mm
Espacement horizontal des broches sur une même rangée : 2,77 mm
Matériau : connecteur métallique + couvercle en plastique (ABS)
Fixation : boulons avec écrous pour une liaison fixe
Couleur : noir
Dimensions : 77 × 42 × 20 mm
Fonctions et caractéristiques
Connexion rapide sans soudure
Bornes numérotées pour une identification facile des broches
Couvercle en plastique verrouillable pour protéger les connexions
Trou d’entrée de câble et de décharge de traction
Compatible avec les connecteurs mâles D-SUB DB15 courants
Idéal pour
technologies de contrôle et d’automatisation
applications industrielles et équipements de laboratoire
Services et tests
Prototypage et connexions temporaires sans soudure
Contenu de l’emballage
Connecteur femelle DB15 avec bornier à vis intégré dans un boîtier
vis de fixation
Pourquoi choisir ce produit ?
Permet de connecter des fils sans outils de soudure spéciaux
Simplifie l’entretien et les modifications de câblage grâce au bornier
Le couvercle protège les bornes et augmente la résistance mécanique de l’ensemble.
Instructions d’installation et d’utilisation
Avant l’assemblage, vérifiez que l’interface (DB15, 2 rangées) et l’affectation des broches correspondent à votre application.
Dénudez les fils à la longueur appropriée et serrez fermement les bornes pour éviter que le contact ne se desserre.
Après le raccordement, fermez le couvercle et fixez le passage du câble afin de limiter la tension sur les bornes.
