Descrizione

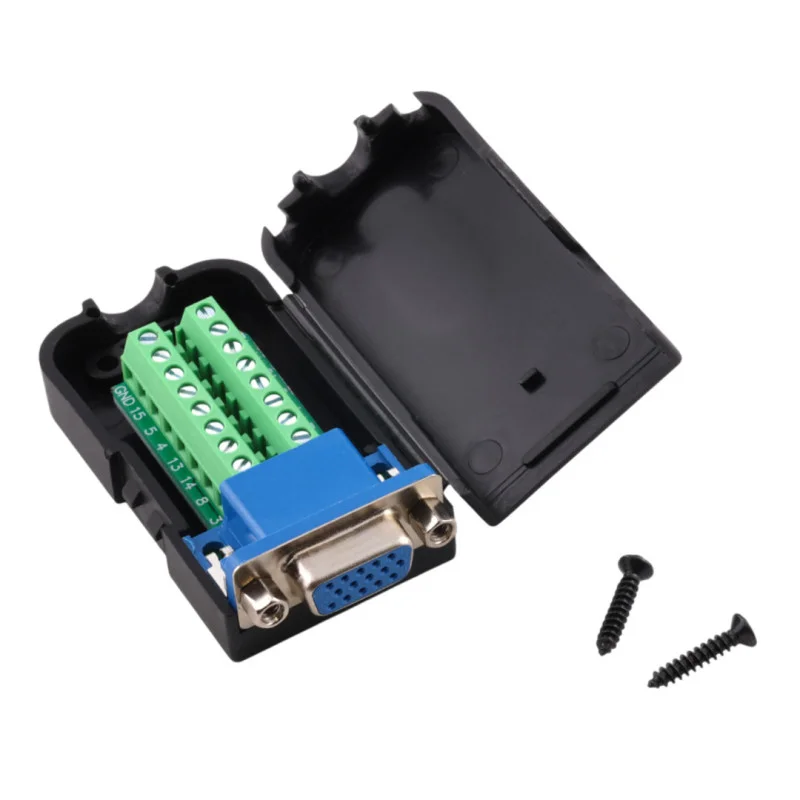

L’adattatore D-SUB DE15 (spesso indicato come VGA) consente un’uscita rapida e chiara di tutti i 15 segnali da un connettore femmina DE15 a una morsettiera a vite. È adatto per scopi di manutenzione, prototipazione e cablaggio senza necessità di saldatura. Il design include un connettore metallico, una copertura in plastica ABS e dadi di fissaggio per il montaggio fisso.
Specifiche tecniche
Tipo di connettore: D-SUB DE15 (VGA), femmina
Numero di pin: 15
Disposizione dei perni: 3 file
Dimensioni: 66 x 42 x 20 mm
Passo tra le file di pin: 2,84 mm
Passo dei perni orizzontali in fila: 2,77 mm
Collegamento dei cavi: morsettiera a vite
Materiale: connettore in metallo + copertura in plastica (ABS)
Montaggio: dadi integrati per viti D-SUB
Funzioni e caratteristiche
Adattatore da femmina DE15 a morsettiera per il collegamento di singoli fili
I terminali a vite consentono il cablaggio ripetuto senza saldatura
La copertura in plastica protegge il morsetto e aumenta la resistenza meccanica dell’insieme
Possibilità di fissaggio fisso alla controparte tramite dadi D-SUB
La designazione corretta del connettore è D-SUB DE15; nella pratica viene utilizzata la designazione DB15 per VGA, ma non è tecnicamente accurata.
Ideale per
Assistenza e diagnostica di dispositivi con interfaccia DE15 (VGA)
Prototipazione e collegamento in laboratorio dei segnali tramite D-SUB
Applicazioni industriali in cui è richiesta la connessione a vite dei conduttori
Collegamento rapido e test del cablaggio senza crimpatura o saldatura
Contenuto della confezione
D-SUB DE15 femmina su morsettiera con coperchio
Perché scegliere questo prodotto?
Instradamento chiaro di tutti i 15 contatti ai terminali per un cablaggio chiaro
Design meccanicamente protetto in alloggiamento ABS
Interfaccia DE15 standard con possibilità di montaggio fisso tramite dadi
Soluzione adatta per installazioni in cui la manutenibilità e la rapidità delle modifiche al cablaggio sono una priorità
Istruzioni per l’installazione e l’uso
Prima di collegare i cavi, scollegare il dispositivo dall’alimentazione e verificare i collegamenti in base alla documentazione del segnale.
Prestare attenzione alla corretta assegnazione dei pin DE15 ai singoli morsetti, in base alle marcature presenti sulla morsettiera.
Spelare i fili fino alla lunghezza appropriata e serrare attentamente i terminali per evitare di danneggiare il filo o il terminale.
Dopo il collegamento, chiudere il coperchio e verificare che nessun filo sia sottoposto a sollecitazioni meccaniche.
Avviso di sicurezza
Il prodotto è destinato ad applicazioni di segnale e bassa tensione in base al dispositivo specifico; non utilizzarlo per il collegamento diretto alla tensione di rete.
Non effettuare collegamenti sotto tensione; sussiste il rischio di danneggiare i dispositivi collegati.
