Descrizione

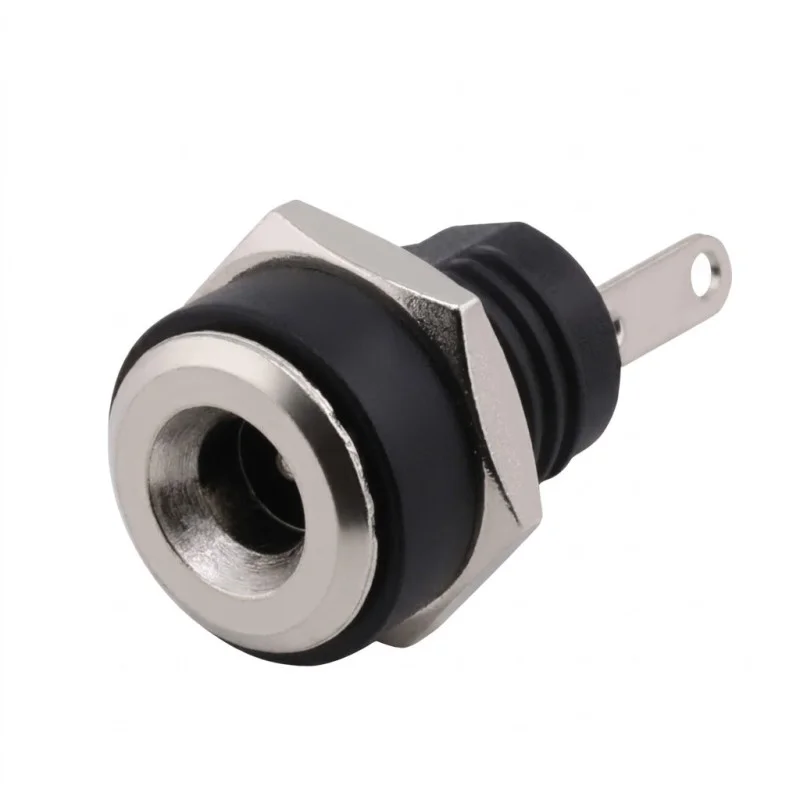

Presa di alimentazione CC da pannello per l’alimentazione di tensione CC ai dispositivi. La variante da 3,5×1,35 mm è adatta per adattatori di alimentazione compatti e applicazioni con basso consumo di corrente, dove è richiesto il montaggio a pannello e il collegamento dei cavi tramite terminali a saldare.
Specifiche tecniche
Tipo di connettore: presa di alimentazione CC (femmina), montaggio a pannello
Dimensioni del connettore: 3,5 × 1,35 mm
Numero di modello: DC-220B
Tensione nominale: 30 V CC
Corrente nominale: 0,5 A
Filettatura di montaggio: M8.0 × 0.75
Rigidità dielettrica: CA 50 V (50 Hz), 1 minuto
Resistenza di contatto: 0,03
Resistenza di isolamento: 100 M
Durata: 5000 cicli
Temperatura di esercizio: da -30°C a +70°C
Funzioni e caratteristiche
Montaggio a pannello con filettatura e dado per un montaggio meccanicamente stabile
Terminali di saldatura per il collegamento di fili o cavi all’interno del dispositivo
Design compatto adatto a dispositivi e ingressi di alimentazione più piccoli
Ideale per
Ingressi di alimentazione per piccoli dispositivi elettronici
Elettronica fai da te, prototipi e riparazioni di servizio
Passacavi per alimentazione CC in quadri elettrici e armadi a bassa tensione
Contenuto della confezione
1× presa CC da pannello 3,5 × 1,35 mm + dado di fissaggio
Perché scegliere questo prodotto?
Dimensioni standardizzate 3,5 × 1,35 mm per la compatibilità con le spine CC corrispondenti
Montaggio a pannello con filettatura M8,0 × 0,75 per montaggio fisso
Istruzioni per l’installazione e l’uso
Prima dell’installazione, verificare le dimensioni del pezzo di accoppiamento (spina CC) 3,5 × 1,35 mm e la compatibilità meccanica con il pannello.
Quando si saldano i terminali, scegliere la procedura e la temperatura in modo da non danneggiare l’isolante del connettore.
Dopo l’installazione, controllare il serraggio del dado e il fissaggio del cablaggio.
Avviso di sicurezza
Il prodotto è progettato per l’alimentazione in corrente continua entro i limiti della tensione e della corrente nominali; il superamento dei parametri può causare surriscaldamento o guasti.
Eseguire l’installazione con l’alimentazione elettrica scollegata e, dopo il collegamento, verificare la polarità e il corretto funzionamento dell’intero gruppo.
