Descrizione

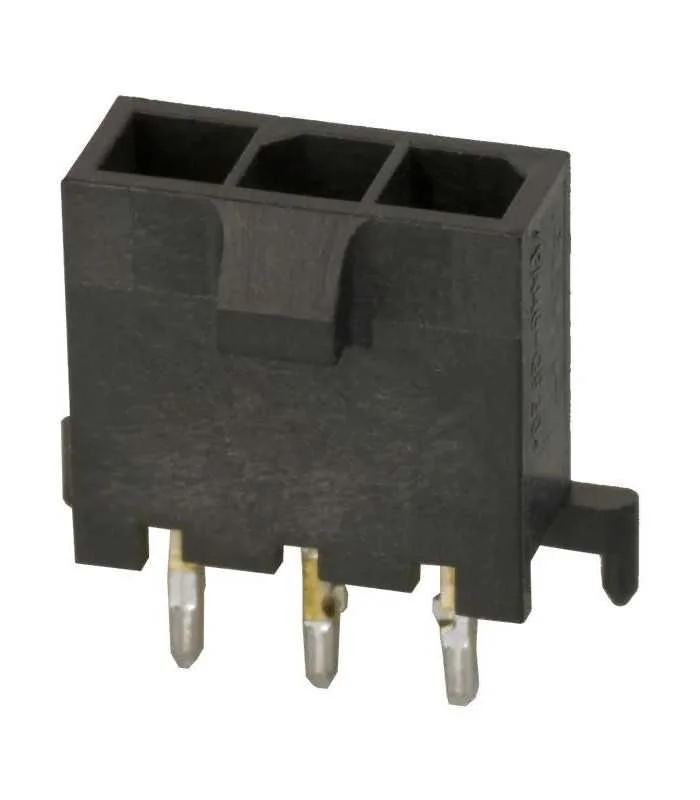

Caratteristiche del tipo di prodotto:
– Tipo di connettore di alimentazione rettangolare: Header
– Tipo di connettore e alloggiamento: Spina
– Sistema di connettori: cavo-scheda
– Sigillabile: No
– Il connettore e il contatto terminano con: circuito stampato
Caratteristiche di configurazione:
– Numero di posizioni: 3
– Orientamento del montaggio su PCB: verticale
– Numero di posizioni di potere: 3
– Numero di righe: 1
caratteristiche elettriche:
– Tensione di esercizio (VAC): 250
– Tensione di esercizio (VDC): 250
Caratteristiche di contatto:
– Corrente nominale di contatto (max)A(A): 5
– Conservazione dei contatti all’interno dell’alloggio: senza
– Tipo di contatto: Pin
– Materiale di placcatura dell’area di terminazione dei contatti PCB PCB: stagno
– Materiale di placcatura dell’area di accoppiamento dei contatti: oro
– Spessore del materiale di placcatura dell’area di accoppiamento dei contatti: .76 µm [ 30 µin ]
– Spessore della placcatura dell’area di terminazione dei contatti: 2,54 µm [ 100 µin ]
– Tipi di contatto multipli: Senza
– Layout del contatto: in linea
Funzioni di terminazione:
– Terminale di terminazione e lunghezza della coda: 3,18 mm [ .125 in ]
– Metodo di terminazione al circuito stampato: Foro passante – Saldatura
Attacco meccanico:
– Tipo di ritenzione per montaggio su PCB: urto di ritenzione
– Ritenzione del montaggio su PCB .: con
– Funzione di montaggio a pannello: senza
– Allineamento montaggio PCB PCB: con
– Allineamento di accoppiamento: con
– Tipo di allineamento dell’accoppiamento: Polarizzazione
– Tipo di montaggio del connettore: montaggio su scheda
– Tipo di allineamento del montaggio su PCB: Polarizzazione
– Ritenzione dell’accoppiamento: con
– Tipo di ritenzione dell’accoppiamento: linguetta di blocco
Caratteristiche dell’alloggiamento:
– Linea centrale (passo): 3 mm [ .118 in ]
– Colore alloggiamento: nero
– Materiale dell’alloggiamento: nylon ad alta temperatura
Dimensioni:
– Dimensione del cavo (AWG): 30 20
– Dimensione del filo (mm²): .051 .517
– Dimensione del filo (CMA): 100,5 1022
– Diametro isolamento (max): 1,52 mm [ 1,52 in ]
– Spessore PCB (consigliato): .06 mm [ 1.57 in ]
Condizioni d’uso:
– Intervallo di temperatura di esercizio: -40 105 °C [ -40 221 °F ]
Funzionamento/Applicazione:
– Applicazione del circuito: Potenza
Standard di settore:
– Classificazione di infiammabilità UL: UL 94V-0
