Descrizione

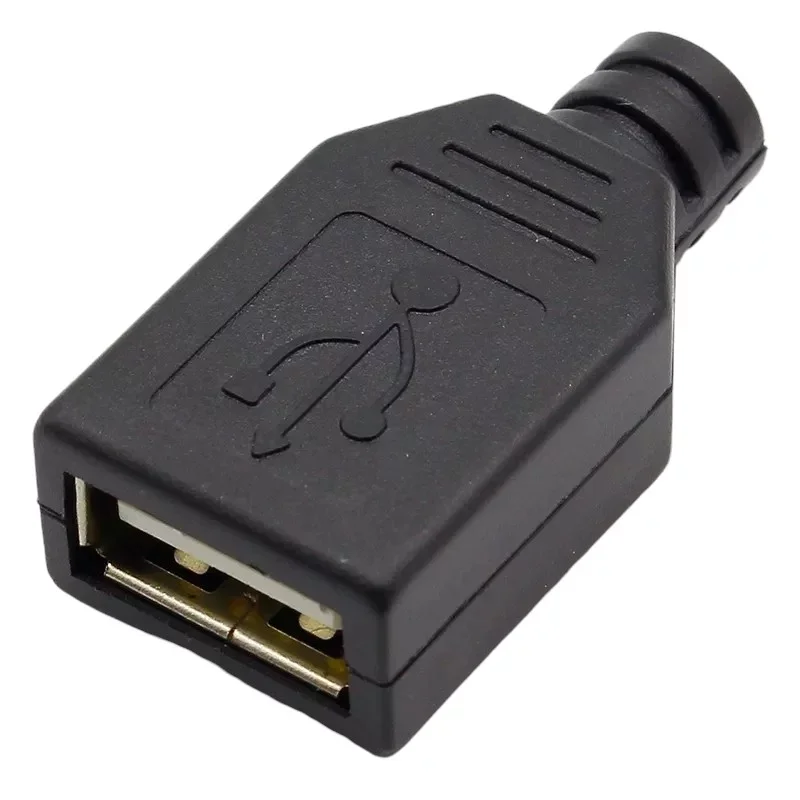

Il connettore USB tipo A femmina è progettato per il montaggio su cavo tramite saldatura. È adatto per la produzione, la riparazione e la modifica di linee USB di alimentazione o dati, dove è richiesta una terminazione compatta e meccanicamente protetta. Il design è costituito da un connettore a 4 pin e da una copertura in plastica nera, che, una volta assemblata, crea un’unità compatta per comuni applicazioni a bassa tensione.
Specifiche tecniche
Tipo di connettore: USB tipo A
Design: femminile
Numero di pin: 4
Assemblaggio: tramite saldatura ai fili
Composizione: connettore USB a 4 pin + copertura in plastica nera
Tensione nominale: 5 V
Corrente nominale: 2 A
Frequenza di lavoro: utilizzo a bassa frequenza
Diametro ingresso cavo: 3,2 mm
Colore della custodia: nero
Funzioni e caratteristiche
Progettato per l’assemblaggio di un connettore per cavo USB di tipo A femmina
L’interfaccia a 4 pin corrisponde alla connessione USB di tipo A standard
La copertura in plastica protegge le giunzioni di saldatura e migliora la resistenza meccanica delle terminazioni
Adatto per connessioni di alimentazione e dati all’interno di applicazioni USB 5 V
Il design compatto consente l’uso sia nella produzione che nella manutenzione del cablaggio
Il montaggio consiste nel saldare i fili e nell’agganciare il coperchio in posizione.
Ideale per
Produzione e riparazione di cavi USB
Manutenzione di dispositivi elettronici con alimentazione o comunicazione USB
Luoghi di prototipazione e sviluppo
Riduzioni di cavi personalizzate e assemblaggi di cavi individuali
Applicazioni a bassa tensione da 5 V con connettore USB tipo A
Contenuto della confezione
1x connettore USB tipo A, femmina, 4 pin
Perché scegliere questo prodotto?
Standard USB tipo A femmina per ampia compatibilità
Il design della saldatura consente una connessione elettrica solida e affidabile
Design semplice adatto per montaggio e riparazione
La copertura in plastica aiuta a proteggere l’articolazione dallo stress meccanico
Soluzione adatta per applicazioni tecniche che richiedono l’assemblaggio di cavi personalizzati
Istruzioni per l’installazione e l’uso
Prima del montaggio, verificare la corretta assegnazione dei singoli fili ai contatti del connettore.
Saldare i fili tenendo conto della polarità di alimentazione e del corretto collegamento dei pin dati.
Una volta completata la saldatura, montare e chiudere il coperchio di plastica in modo che i collegamenti siano protetti meccanicamente.
Per un corretto funzionamento, si consiglia di utilizzare un cavo di diametro appropriato per l’ingresso da 3,2 mm.
Il prodotto è progettato per circuiti USB a bassa tensione con una tensione di 5 V.
