Descrizione

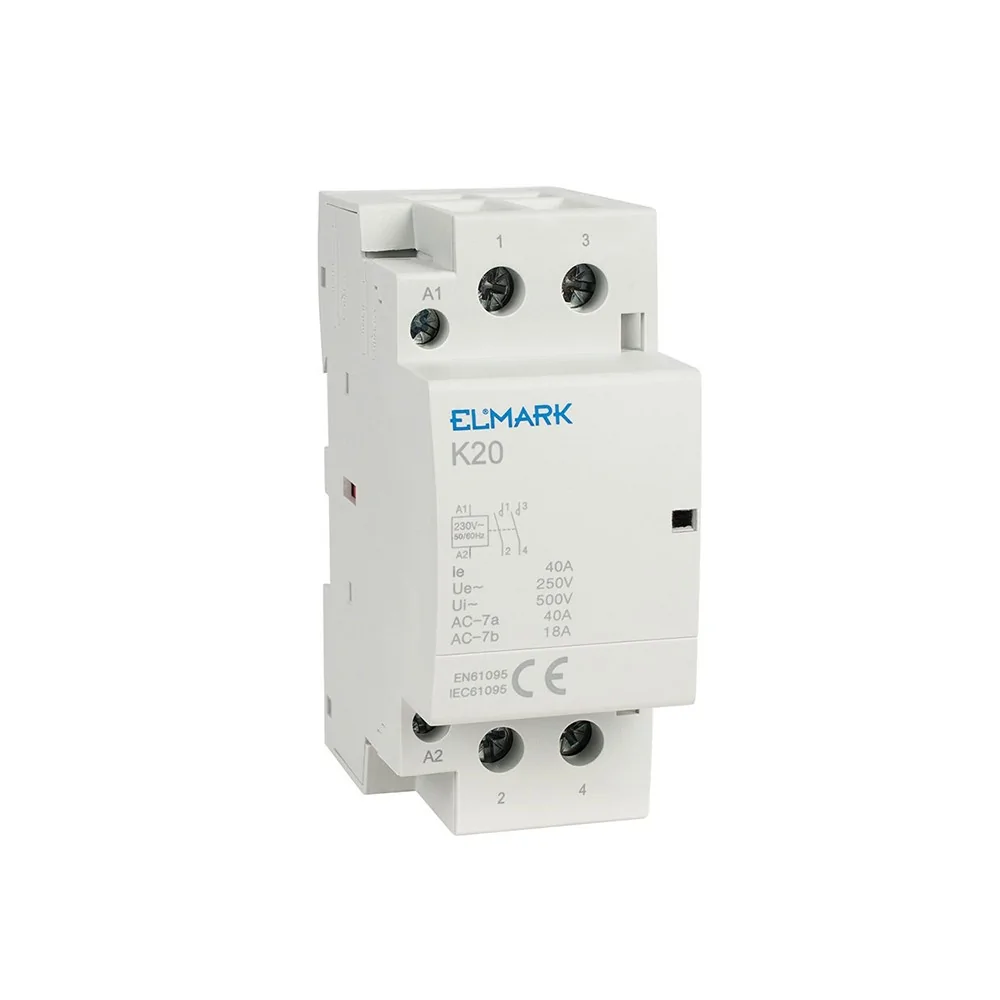

Questo contattore modulare ELMARK 23015 si monta su guida DIN nel quadro elettrico e serve per comandare a distanza carichi monofase di una certa importanza: pompe autoclave potenti, motori monofase, linee di illuminazione estese, gruppi prese a tempo. La particolarità di questo modello è la configurazione NO+NC: ha 1 contatto Normalmente Aperto e 1 Normalmente Chiuso, quindi puoi comandare un carico e contemporaneamente avere un secondo contatto che si comporta in modo opposto.
Il contattore ha due parti: la bobina di comando a 230V, che colleghi a timer, interruttore orario, pressostato, crepuscolare o centralina, e i contatti di potenza, che aprono e chiudono la linea del carico. Quando il dispositivo di comando dà tensione alla bobina, il contattore scatta (senti un piccolo “clack”): il contatto NO si chiude e il contatto NC si apre. Quando la bobina si rilascia, i due contatti tornano nello stato di riposo.
A cosa serve la configurazione NO+NC
La doppia configurazione ti dà flessibilità che con un semplice 2NO non hai. Esempio classico: vuoi comandare una pompa e contemporaneamente avere una spia luminosa che si accende quando la pompa è in funzione (la spia la colleghi al contatto NO che si chiude insieme alla pompa). Oppure: vuoi che un carico stia acceso di default e si spenga quando arriva un segnale (lo colleghi al contatto NC che si apre quando la bobina è eccitata). È utile per logiche di sicurezza, per segnalazioni di stato remote o per comandi alternati tra due circuiti.
A cosa serve un contattore modulare 2x40A
La taglia 40A copre i carichi monofase più impegnativi in ambito residenziale e piccolo terziario: pompe potenti, motori monofase più grossi, riscaldamento elettrico di una stanza, linee di illuminazione esterna molto estese, ricarica di accumulatori. Lavorando largo (la regola pratica è restare il 20-30 per cento sotto il limite) copri carichi reali fino a circa 28-32A in continuo.
Domande frequentiCosa significa NO+NC?
NO sta per “Normalmente Aperto”, NC per “Normalmente Chiuso”. A riposo (bobina non eccitata) il contatto NO è aperto e il contatto NC è chiuso. Quando dai tensione alla bobina, il NO si chiude e il NC si apre contemporaneamente. È utile quando hai bisogno di due comportamenti opposti dallo stesso contattore.
Posso usarlo solo come 1NO se non mi serve la segnalazione?
Sì, puoi usare solo il contatto NO per il carico e lasciare il NC scollegato. Se però ti serve solo un contatto NO con piena portata, conviene scegliere il modello 2NO della stessa taglia: ha entrambi i contatti utilizzabili in parallelo per il carico, oppure separatamente per due linee.
Posso usarlo con un timer o un crepuscolare?
Sì. Il timer o la centralina inviano i 230V alla bobina del contattore, che commuta entrambi i contatti contemporaneamente. La bobina è di tipo induttivo: praticamente tutti i timer modulari moderni la pilotano senza problemi.
Per altri amperaggi e configurazioni vai alla categoria Contattori modulari.
L’installazione sull’impianto fisso deve essere eseguita da un installatore abilitato secondo il DM 37/08.
