Descrizione

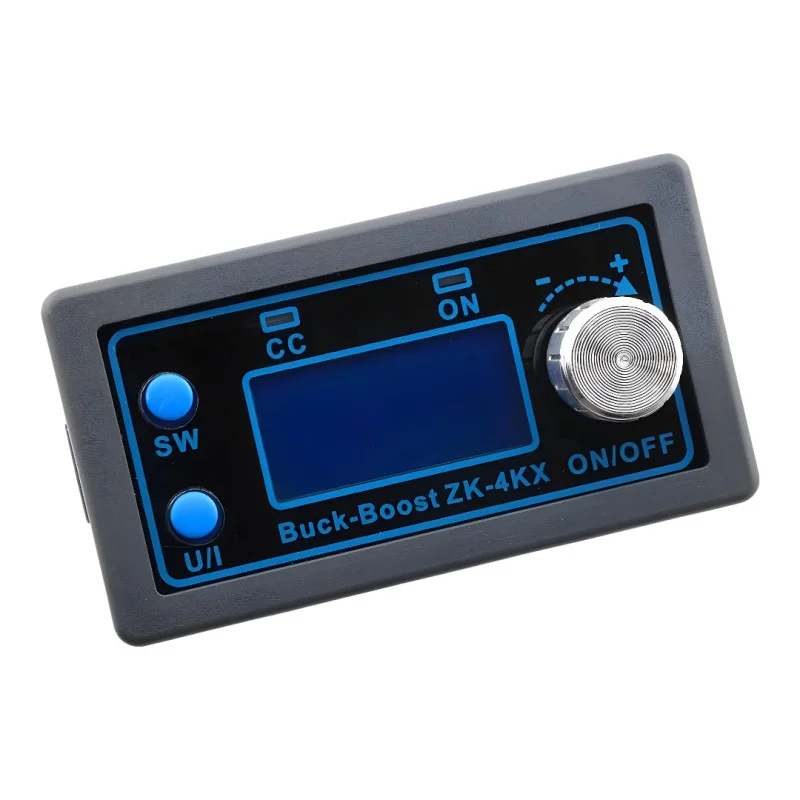

Lo ZK-4KX è un convertitore DC-DC step-up/step-down (buck-boost) con controllo a tensione costante (CV) e corrente costante (CC). Consente la regolazione continua della tensione di uscita e del limite di corrente, visualizza i parametri operativi sul display LCD ed è adatto come alimentatore regolabile per l’alimentazione da ingressi DC nell’intervallo 5-30 V.
Specifiche tecniche
Modello: ZK-4KX
Tipo: regolatore buck-boost DC-DC, modalità CC/CV
Tensione di ingresso: 5-30 V CC
Tensione di uscita: 0,5-30 V CC
Impostazione della corrente di uscita (limite): 04,0 A
Potenza di uscita: 35 W con raffreddamento naturale, fino a 50 W con raffreddamento potenziato
Risoluzione del display della tensione: 0,01 V
Risoluzione attuale del display: 0,001 A
Frequenza di commutazione: 180 kHz
Efficienza di conversione: 88%
Dimensioni: 79 x 43 x 26 mm
Peso: 92 g (inclusa la confezione)
Funzioni e caratteristiche
Display LCD: tensione di ingresso, tensione di uscita, corrente di uscita, potenza di uscita, capacità (Ah) e tempo
Impostazione dell’uscita tramite encoder rotativo, pulsanti SW e U/I
Opzione uscita ON/OFF
Avvio graduale
Protezione della polarità di ingresso (connessione anti-inversione)
Protezione da corrente inversa in uscita (diodo di blocco esterno necessario per la ricarica della batteria)
Filtro PI integrato per la riduzione dell’ondulazione
Dissipatore di calore in alluminio sulla sezione di potenza
Protezioni software regolabili con disconnessione automatica dell’uscita al superamento delle soglie
Protezioni supportate: sottotensione di ingresso (LUP), sovratensione di uscita (OUP), sovracorrente (OCP), sovrapotenza (OPP), sovratemperatura (OTP), timeout (OHP), limite di capacità (OAP)
Ideale per
Alimentatore CC regolabile per sviluppo, assistenza e uso in laboratorio
Dispositivi di alimentazione che richiedono una tensione stabilizzata durante le fluttuazioni di ingresso
Applicazioni LED e carichi che richiedono limitazione di corrente (CC)
Applicazioni di ricarica con limite di corrente (con l’aggiunta di un diodo di blocco esterno a seconda del tipo di batteria)
Installazione in apparecchi e quadri elettrici con alimentazione CC 530 V
Contenuto della confezione
Convertitore CC-CC ZK-4KX
Perché scegliere questo prodotto?
La combinazione delle modalità buck e boost consente di mantenere la tensione di uscita desiderata su un ampio intervallo di tensione di ingresso
Le modalità CC/CV consentono di impostare contemporaneamente sia il limite di tensione che quello di corrente per un funzionamento del carico più sicuro
Il display LCD fornisce il controllo diretto sui parametri chiave in tempo reale
Protezioni regolabili e disconnessione automatica dell’uscita al superamento dei limiti
Istruzioni per l’installazione e l’uso
Prestare attenzione al corretto collegamento dei terminali IN e OUT; il collegamento diretto di IN e OUT è vietato e causerà il malfunzionamento del controllo CC.
Per un funzionamento a lungo termine superiore a 35 W o superiore a 3 A, garantire un raffreddamento maggiore (ad esempio flusso d’aria)
Per ottenere la massima potenza, scegliere una tensione di ingresso con un margine sufficiente per la potenza di uscita e di carico desiderate.
Durante la carica delle batterie, aggiungere un diodo di blocco della corrente inversa esterna all’uscita in base ai requisiti dell’applicazione.
Avviso di sicurezza
Questo è un convertitore DC-DC di potenza; a correnti e potenze più elevate c’è il rischio di surriscaldamento dei fili e dei terminali, utilizzare sezioni di filo appropriate e un serraggio di alta qualità dei terminali
Una polarità errata, un cortocircuito o un raffreddamento insufficiente possono danneggiare il modulo o il carico collegato.
Seguire le norme ESD e la manipolazione sicura dei dispositivi elettronici durante il lavoro
