Descrizione

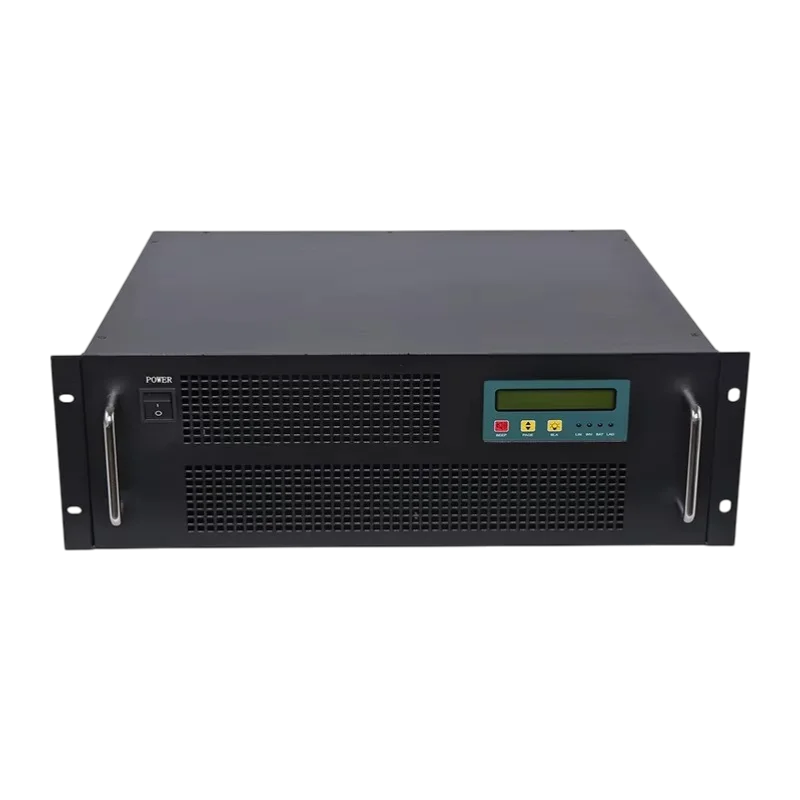

Convertitore di tensione industriale progettato per convertire la tensione di ingresso CC in una tensione di uscita CA a 220 V CA. Il dispositivo è progettato in un formato rack da 19″ 4U ed è adatto per applicazioni in cui è disponibile alimentazione CC e si richiede un’uscita CA a onda sinusoidale pura per alimentare dispositivi sensibili alla qualità della tensione. Il prodotto è dotato di interfaccia di comunicazione RS485, display LCD e funzioni di protezione per l’utilizzo in installazioni tecniche e industriali.
Specifiche tecniche
Tipo di dispositivo: convertitore di tensione CC/CA
Serie di modelli: IPS-DTA12000-1102-4U
Tensione nominale di ingresso: 110 V CC
Intervallo di tensione di ingresso operativa: 90-145 V CC
Intervallo di tensione di avviamento: 94142 V CC
Ingresso bypass CA: 230 V CA
Tensione di uscita: 230 V CA
Frequenza di uscita: 50 Hz
Forma della tensione di uscita: onda sinusoidale pura
Potenza nominale: 12 kVA
Potenza attiva nominale: 9600 W
Montaggio: rack da 19″, altezza 4U
Interfaccia di comunicazione: RS485
Indicazione: display LCD
Tempo di commutazione del bypass: 55 ms
Precisione della tensione di uscita: 220 V ±10 VAC
Precisione della frequenza di uscita: 50 Hz ±0,1% o 60 Hz ±0,1%
Fattore di potenza: 0,8
Efficienza in modalità inverter con carico resistivo: 85%
Distorsione armonica totale: inferiore al 3% a carico lineare
Tempo di risposta dinamico: 5% per una variazione a gradino del carico dal 100% al 100%
Capacità di sovraccarico: dal 100% al 120% per 601 s, dal 120% al 150% per 10 s
Tensione dielettrica in ingresso-uscita: 1500 V CA per 1 minuto
Livello di rumore a 1 m: inferiore a 65 dB
Temperatura ambiente di funzionamento: da -20 °C a +50 °C
Umidità di esercizio: 0-90%, senza condensa
Altitudine operativa: fino a 2000 m
Dimensioni meccaniche: 482 × 177 × 440 mm
Funzioni e caratteristiche
Converte la tensione continua in tensione alternata con un’onda sinusoidale pura.
Progettazione di rack per l’integrazione in armadi di distribuzione e rack tecnici da 19″.
Ingresso bypass CA integrato 220 V CA
Display LCD per visualizzare tensione di ingresso e di uscita, frequenza, corrente di uscita, temperatura, percentuale di carico e altri dati operativi.
Interfaccia di comunicazione RS485 per la supervisione o l’integrazione in un sistema di livello superiore
Protezione da sottotensione in ingresso
Protezione da sovratensione in ingresso
Protezione da sovraccarico in uscita
Protezione dai cortocircuiti
Progettato per alimentare dispositivi che richiedono una tensione CA stabile da una sorgente CC
Ideale per
Sistemi di alimentazione industriali con bus a 110 V CC
Armadi tecnologici e installazioni rack da 19″.
Sistemi di alimentazione di riserva e di trasferimento
Alimentazione di dispositivi che richiedono un’onda sinusoidale pura
Operazioni di laboratorio, di prova e tecniche che richiedono la conversione da 110 V CC a 220 V CA
Contenuto della confezione
Convertitore di tensione in formato rack 4U da 19″.
Perché scegliere questo prodotto?
Unisce un ingresso a 110 V CC con un’uscita a 220 V CA in un unico dispositivo industriale.
Fornisce un’uscita a onda sinusoidale pura adatta a una vasta gamma di apparecchi e tecnologie a corrente alternata.
Consente il montaggio in un rack standard da 19″.
Include interfaccia RS485 per la comunicazione e display LCD per il controllo locale dello stato operativo.
È dotato di protezioni importanti per il funzionamento in applicazioni energetiche e industriali.
Istruzioni di installazione e funzionamento
Installare in un rack da 19″ compatibile o in un armadio tecnico con raffreddamento adeguato.
Attenersi ai corretti collegamenti di ingresso e uscita in base alle designazioni dei terminali e ai livelli di tensione del dispositivo.
Utilizzare il dispositivo esclusivamente entro l’intervallo di tensione di ingresso specificato e in condizioni climatiche adeguate.
Il collegamento della linea di comunicazione RS485 e dei cavi di alimentazione deve essere effettuato a regola d’arte e tenendo conto del carico di potenza del dispositivo.
Prima della messa in servizio, verificare la corretta messa a terra e la protezione con fusibili dell’intero gruppo.
Avviso di sicurezza
Il dispositivo funziona con tensioni CC e CA pericolose. Esiste il rischio di scosse elettriche.
L’installazione, il collegamento e la messa in servizio devono essere eseguiti da personale qualificato con adeguate competenze elettriche.
Un collegamento errato può causare danni al dispositivo, cortocircuiti, surriscaldamento o incendi.
Prima di qualsiasi intervento, scollegare il dispositivo dall’alimentazione in ingresso e in uscita e verificare che sia disattivato.
Non ostruire le aperture di ventilazione e non utilizzare l’apparecchio al di fuori dell’intervallo di temperatura specificato.
Non installare il dispositivo in un ambiente con condensa, polvere conduttiva o privo di un’adeguata protezione contro sovraccarichi e cortocircuiti.
