Descrizione

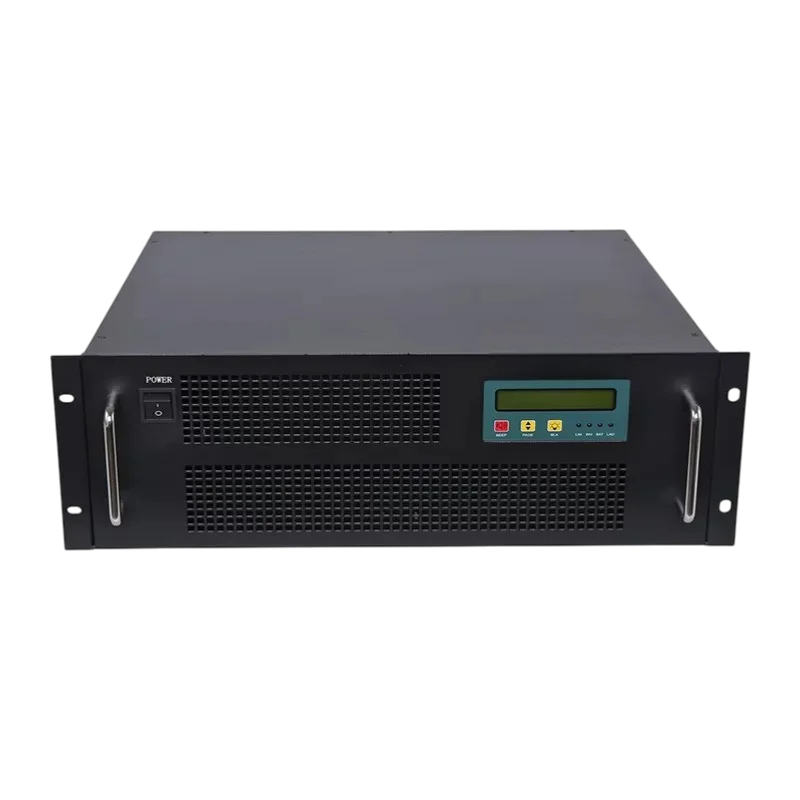

Il convertitore di tensione viene utilizzato per convertire 48 V CC in 220-240 V CA. La versione rack da 19″ 4U è progettata per l’installazione in quadri elettrici, armadi per apparecchiature e sistemi di backup o di alimentazione dove è richiesto un convertitore di potenza centralizzato con interfaccia di comunicazione RS485.
Specifiche tecniche
Modello: IPS-DTA10000-482-4U
Tipo di dispositivo: convertitore di tensione CC/CA
Tensione di ingresso: 48 V CC
Intervallo di tensione di ingresso operativa: 4058,8 V CC
Intervallo di tensione di avviamento: 42-57 V CC
Ingresso bypass CA: 230 V CA
Tensione di uscita: 230 V CA
Frequenza di uscita: 50 Hz
Forma della tensione di uscita: onda sinusoidale pura
Potenza nominale: 10 kVA
Potenza attiva: 8000 W
Design: rack da 19″
Altezza: 4U
Interfaccia di comunicazione: RS485
Tempo di commutazione del bypass: fino a 5 ms
Resistenza di isolamento tra ingresso e uscita: 1500 V CA per 1 minuto
Livello di rumorosità a una distanza di 1 m: fino a 65 dB
Temperatura di esercizio: da -20 °C a +50 °C
Umidità di esercizio: 0-90%, senza condensa
Altitudine operativa massima: 2000 m
Efficienza in modalità inverter con carico resistivo all’80%: almeno 85%
Funzioni di protezione: protezione da sottotensione e sovratensione in ingresso, protezione da sovraccarico e cortocircuito in uscita.
Capacità di sovraccarico: 100-120% per 60 s
Capacità di sovraccarico: 121-150% per 10 s
Funzioni e caratteristiche
Converte la tensione continua a 48 V in tensione di rete alternata per alimentare i dispositivi collegati.
Il design rack da 19″ consente l’installazione in armadi e quadri di distribuzione standard.
L’uscita con onda sinusoidale pura è progettata per alimentare dispositivi sensibili alla qualità della tensione di alimentazione.
L’interfaccia RS485 integrata consente il collegamento a un sistema di monitoraggio o controllo di livello superiore.
La funzione bypass con tempi di commutazione brevi consente il funzionamento in applicazioni in cui la continuità dell’alimentazione è importante.
Il progetto è destinato ad applicazioni di alimentazione con un bus di alimentazione a 48 V CC.
Ideale per
Sistemi di alimentazione di emergenza con batterie da 48 V.
Installazioni di telecomunicazioni e dati in rack da 19″.
Quadri elettrici industriali e tecnologici.
Sistemi di alimentazione che richiedono la conversione da 48 V CC a 220-240 V CA.
Alimentatore centralizzato per i dispositivi all’interno di rack.
Contenuto della confezione
Convertitore di tensione 48 V CC / 220240 V CA in formato 4U da 19″.
Perché scegliere questo prodotto?
Combina una potenza di 10 kVA / 8000 W con un design rack da 19″.
Supporta la comunicazione tramite RS485 per l’integrazione in sistemi tecnici.
L’uscita a onda sinusoidale pura dichiarata è adatta a un’ampia gamma di carichi CA.
Le funzioni di protezione elencate riguardano sovratensione, sottotensione, sovraccarico e cortocircuito.
I parametri operativi includono un intervallo di temperature e umidità applicabili in ambito industriale, senza formazione di condensa.
Istruzioni di installazione e funzionamento
L’installazione deve essere effettuata in un rack da 19″ o in un’altra struttura con capacità di carico adeguata e dissipazione del calore garantita.
È necessario rispettare la corretta polarità e il dimensionamento dell’alimentazione a 48 V CC.
Il collegamento in corrente alternata deve essere conforme alle normative elettriche locali.
Collegare l’interfaccia di comunicazione RS485 esclusivamente a dispositivi compatibili e utilizzare un cablaggio adeguatamente predisposto.
Utilizzare il dispositivo in un ambiente privo di condensa e entro l’intervallo di temperatura prescritto.
Avviso di sicurezza
Il dispositivo funziona con tensioni di ingresso e di uscita pericolose. Esiste il rischio di scosse elettriche, cortocircuiti e danni ai dispositivi collegati.
L’installazione, il collegamento e la messa in servizio devono essere eseguiti da personale in possesso delle qualifiche elettriche appropriate.
Prima di qualsiasi intervento, scollegare l’alimentazione in corrente continua e in corrente alternata e verificare che non vi sia tensione.
Un collegamento con polarità errata sull’ingresso CC o un collegamento errato sull’uscita CA possono causare danni al dispositivo.
Non ostruire i fori di ventilazione e non installare il dispositivo in un’area priva di un raffreddamento sufficiente.
Non utilizzare il dispositivo in ambienti con condensa, acqua o polvere conduttiva.
