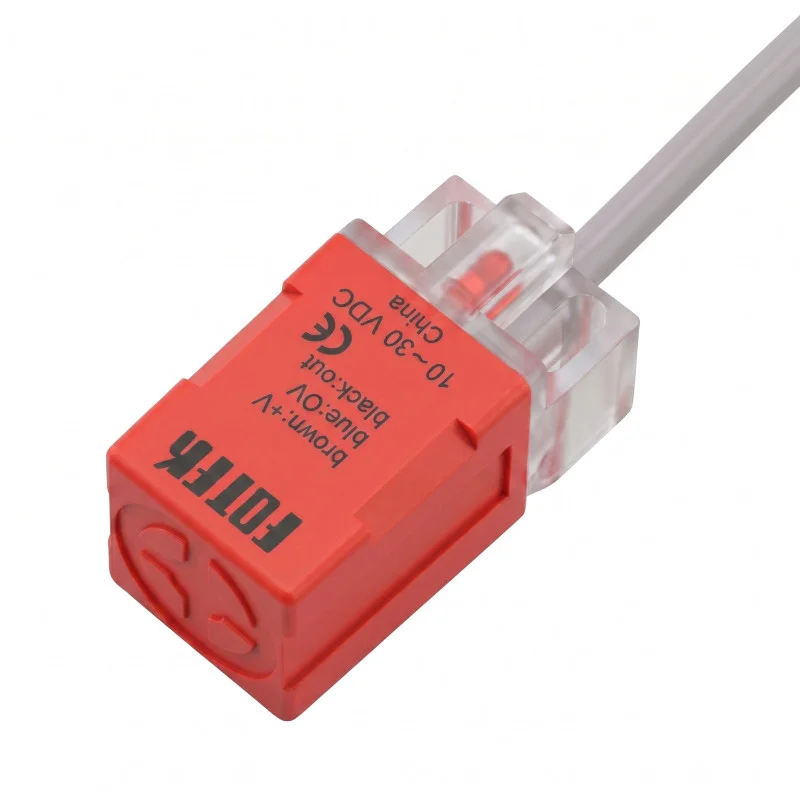

Czujnik indukcyjny PL-05N to czujnik bezkontaktowy przeznaczony do wykrywania obiektów metalowych w zastosowaniach przemysłowych i automatyki. Konstrukcja o prostokątnym kształcie umożliwia stały montaż w konstrukcjach i agregatach maszynowych. Czujnik jest wyposażony w kabel o długości 100 cm i nadaje się do zadań, w których wymagane jest przełączanie wyjścia podczas zbliżania się do obiektu metalowego bez kontaktu mechanicznego.
Dane techniczne
Model: PL-05N
Typ produktu: czujnik zbliżeniowy indukcyjny
Projekt: długi, kwadratowy korpus
Stan wyjścia: NIE
Metoda wyjściowa: NPN
Odległość wykrywania: 5,0 mm
Sposób montażu: montaż podtynkowy
Kierunek skanowania: poziomy
Napięcie zasilania: 10 do 30 V DC
Odpowiedź: 800 Hz
Ochrona: IP67
Temperatura pracy: od -25 do +80 °C
Wilgotność podczas pracy: 35 do 95% RH
Maksymalny prąd wyjściowy: 150 mA
Maksymalny pobór prądu: 10 mA
Napięcie szczątkowe: poniżej 0,1 V
Zacisk przewodu: brązowy +10 do 30 V DC, niebieski 0 V, wyjście czarne
Obwody zabezpieczające: zabezpieczenie przed zwarciem i odwrotną polaryzacją
Wymiary korpusu: 17 x 17 x 35 mm
Długość kabla: 100 cm
Funkcje i cechy
Bezkontaktowe, indukcyjne wykrywanie obiektów metalowych.
Obudowa prostokątna z otworami montażowymi umożliwiającymi bezpieczne mocowanie.
Wskaźnik stanu diody LED na obudowie czujnika.
Konstrukcja trójprzewodowa prądu stałego z wyjściem tranzystora NPN.
Konstrukcja wpuszczana do montażu na równi z elementem montażowym.
Konstrukcja o stopniu ochrony IP67 umożliwiająca stosowanie w środowiskach przemysłowych.
Idealny dla
Wykrywanie położenia części metalowych w maszynach i liniach automatyki.
Wykrywanie obecności części metalowych w podajnikach, urządzeniach i przenośnikach.
Wykrywanie położenia i końca w zastosowaniach przemysłowych.
Integracja z systemami sterowania pracującymi z zasilaniem prądem stałym i wejściami NPN.
Zawartość opakowania
Czujnik indukcyjny PL-05N z kablem przyłączeniowym 100 cm
Dlaczego warto wybrać ten produkt?
Specjalnie zaprojektowane połączenia elektryczne i znany typ wyjścia ułatwiają integrację z obwodami sterowania.
Wpuszczana konstrukcja i kompaktowy, kwadratowy korpus ułatwiają montaż w ograniczonych przestrzeniach.
Stopień ochrony IP67 i wbudowane obwody zabezpieczające rozszerzają możliwości zastosowania w warunkach przemysłowych.
Szybka reakcja jest przydatna w przypadku zastosowań, w których występują częstsze zmiany stanu.
Instrukcja instalacji i obsługi
Podłączyć przewody zgodnie z zaciskami czujnika: brązowy przewód zasilania, niebieski przewód 0 V, czarny przewód wyjściowy.
Zainstaluj czujnik zgodnie z wymaganą metodą montażu podtynkowego.
Podczas montażu należy zapewnić stabilność mechaniczną i ochronę kabla przed naprężeniem, pękaniem i ścieraniem.
Przed uruchomieniem należy sprawdzić kompatybilność wyjścia NPN z wejściem urządzenia podłączonego do odbiornika.
Informacja o bezpieczeństwie
Instalację i podłączanie należy wykonywać wyłącznie przy odłączonym zasilaniu.
Nieprawidłowe podłączenie może spowodować uszkodzenie czujnika lub podłączonego układu sterowania.
Należy przestrzegać podanego napięcia zasilania prądem stałym i nie przekraczać maksymalnego obciążenia wyjściowego.
Montaż w urządzeniach elektrycznych i sterujących powinien być przeprowadzony przez osobę posiadającą odpowiednie kwalifikacje zawodowe.
