Descrizione

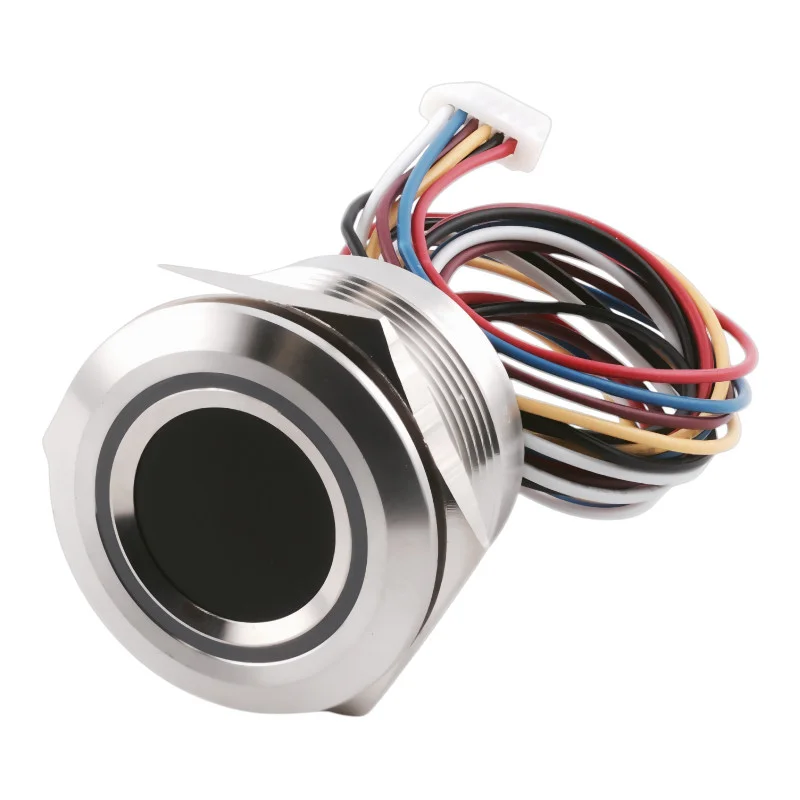

Moduł R503 to kompaktowy, precyzyjny czujnik odcisków palców, który łączy w sobie czujnik optyczny i wydajny algorytm przetwarzania odcisków palców. Dzięki szybkiemu rozpoznawaniu, dużej pojemności pamięci i obsłudze komunikacji UART (TTL 3,3 V) nadaje się do integracji z systemami kontroli dostępu, płytami sterującymi (np. K202) i innymi aplikacjami bezpieczeństwa.
Dane techniczne
Zasilanie: DC 3,3 V (zasilanie główne); wykrywanie dotyku: 3-5 V
Prąd skanowania: ok. 20 mA
Prąd w trybie czuwania: średnio 2 A
Prędkość skanowania: < 0,2 s
Prędkość porównania: 1:N < 10 ms/odcisk palca
Rozdzielczość czujnika: 508 dpi
Obszar wykrywania: Ø 15 mm
Matryca czujników: 192 × 192 px
Pojemność pamięci: do 200 odcisków palców
Rozmiar szablonu: 1536 bajtów
Współczynnik błędu FAR: < 0,001%; FRR: < 1%
Komunikacja: UART (3,3 V TTL), domyślna prędkość transmisji 57 600 bps
Środowisko pracy: -20 do +60 °C
Wymiary: średnica 28 mm (wewnętrzna 25 mm), wysokość 19 mm (dostępne również warianty 15 mm/32 mm)
Materiał obudowy: stop cynku (opcjonalnie czarne aluminium)
Funkcje i cechy
Obsługa trybów 1:1 (uwierzytelnianie) i 1:N (przeszukiwanie bazy danych)
Zapisywanie odcisków palców w pamięci wewnętrznej modułu
Automatyczne uczenie się odcisków palców sześć obrazów do utworzenia szablonu
Wskaźnik stanu LED (czerwony, zielony, niebieski, biały, żółty, fioletowy, turkusowy)
Możliwość zmiany poziomu bezpieczeństwa (1-5)
Obsługa poleceń przesyłania/pobierania szablonów, sprawdzania poprawności i usuwania bazy danych
Funkcje uzgadniania, resetowania i diagnostyki czujników
Niskie zużycie nadaje się do systemów energooszczędnych
Idealny dla
Tablice sterownicze (np. K202) i systemy dostępu
Zamki elektroniczne i urządzenia zabezpieczające
Systemy obecności i identyfikacji
Projekty IoT i urządzenia wbudowane
Zawartość opakowania
Czujnik linii papilarnych R503
Kabel ze złączem SH 1,0 mm (6 pinów)
Instrukcja obsługi
Dlaczego warto wybrać ten produkt?
Kompaktowa i solidna konstrukcja (stop cynku)
Szybkie i niezawodne rozpoznawanie odcisków palców
Łatwa integracja przez UART (3,3 V TTL)
Możliwość personalizacji wskaźnika LED
Obsługuje do 200 zapisanych odcisków palców
Instrukcja użytkowania
1. Połączenie: Moduł podłącza się za pomocą złącza SH 1,0 mm (6 pinów).
Pin 1: VCC (3,3 V)
Pin 2: GND
Pin 3: TXD (wyjście danych, połączenie z RX hosta)
Pin 4: RXD (wejście danych, połączenie z TX hosta)
Pin 5: WYBUDZENIE (sygnał wyjściowy po wykryciu palca)
Pin 6: 3,3-5 V (zasilanie wykrywania dotyku)
2. Rejestracja odcisku palca (AutoEnroll): Przyłóż palec sześć razy, aby utworzyć szablon. Dioda LED sygnalizuje postęp (niebieska skanowanie, żółta pomyślne wykonanie zdjęcia, zielona szablon utworzony, czerwona błąd).
3. Weryfikacja odcisku palca (AutoIdentify): Moduł rejestruje odcisk palca i porównuje go z zapisaną bazą danych. Wynik (powodzenie/błąd) jest sygnalizowany diodą LED i wysyłany przez UART.
4. Zarządzanie bazą danych: Możesz dodać, usunąć lub całkowicie wyczyścić bazę danych odcisków palców, korzystając z poleceń (Zapisz, Usuń, Opróżnij).
5. Sygnalizacja LED (AuraLedConfig): Możliwość ustawienia koloru (czerwony, niebieski, zielony, żółty, fioletowy, biały, turkusowy) i efektu (miganie, pulsowanie, światło ciągłe).
6. Tryb oszczędzania energii: Moduł obsługuje tryb niskiego poboru mocy, w którym zasilane jest tylko wykrywanie dotyku (średnio 2 A). Dotknięcie palcem generuje sygnał, który budzi hosta.
Uwaga: Podczas podłączania należy zapewnić stabilne zasilanie o niskim poziomie szumów (tętnienia < 50 mV). Podczas pierwszego uruchomienia moduł automatycznie wysyła bajt 0x55 jako potwierdzenie.
