D-SUB-kontakten DE15 (ofta kallad VGA) i hanutförande är konstruerad för snabb terminering och anslutning av ledningar utan lödning. Konstruktionen med plastkåpa och integrerad skruvplint underlättar montering i serviceapplikationer, prototypframställning och vid tillverkning av kabeladaptrar.
Tekniska specifikationer
Kontakttyp: D-SUB DE15 (3 rader), hane
Antal stift: 15
Mått: 66 × 42 × 20 mm
Avstånd mellan stiftrader: 2,84 mm
Horisontell stiftdelning i rad: 2,77 mm
Material: metallkontakt + plasthölje (ABS)
Fästning: förbindning med gängade muttrar (för försänkta skruvar)
Funktioner och egenskaper
Skruvkopplingsplintar för anslutning av ledningar utan lödning
Skyddskåpa för mekanisk låsning och grundläggande kabelskydd
Metallskärmad kontaktkropp för standard D-SUB-installationer
Lämplig för tillverkning av adaptrar och serviceanslutningar för signalledningar
Idealisk för
VGA (DE15) kabeladaptrar och testanordningar
Service- och laboratoriekablage där snabb montering krävs
Prototypframställning och tillfällig signalsammankoppling via D-SUB-gränssnitt
Industriella och mätapplikationer med D-SUB-kontakter
Paketinnehåll

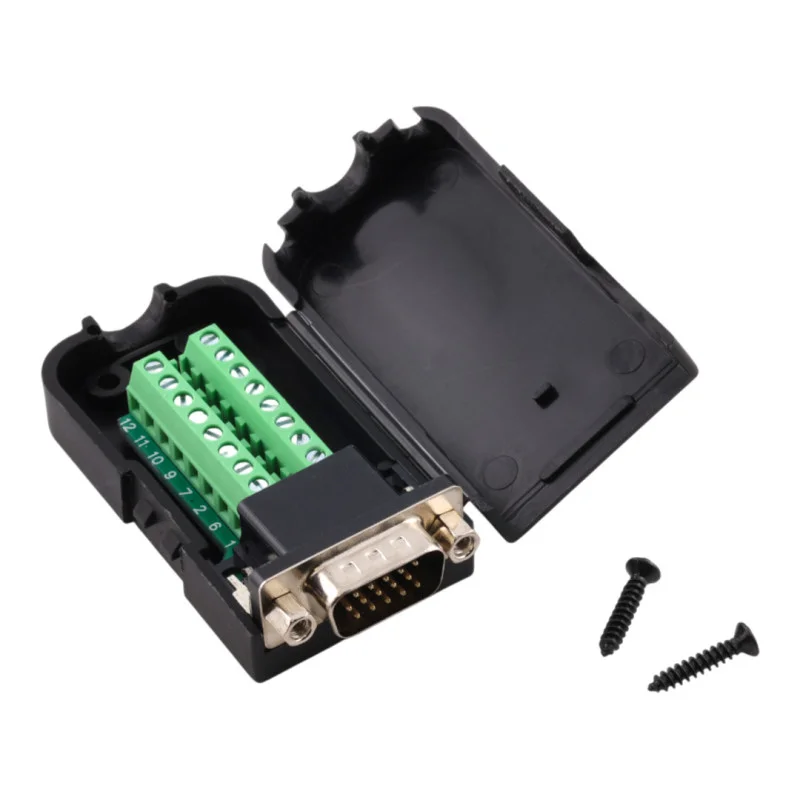

D-SUB DE15 hankontakt med kopplingsplint och lock
Varför välja den här produkten?
Tekniskt korrekt design DE15 (3 rader, 15 stift) för VGA-gränssnitt
Lödfri montering minskar installationstiden och förenklar service
ABS-hölje säkerställer kompakt design och mekaniskt skydd
Gängade muttrar möjliggör standardlåsning i D-SUB-anslutningsstycket
Installations- och bruksanvisning
Kontrollera stiftnumreringen och kabeltilldelningen enligt din applikation före montering.
Avisolera kablarna till lämplig längd och dra åt terminalerna ordentligt för att förhindra att de lossnar.
Efter anslutning, kontrollera att inga kablar sticker ut i höljet och att det inte finns någon kortslutning.
Fäst kontakten i anslutningsstycket med sidomuttrarna för att minimera belastningen på kablarna.
Säkerhetsmeddelande
Produkten är främst avsedd för signalapplikationer; kontrollera elektriska parametrar och lämplighet för din kabeldragning före användning.
Utför installationen med strömmen frånkopplad för att förhindra skador på enheten eller kortslutning.
