Descrizione
Denna D-SUB DE15-kontakt (ofta felaktigt kallad DB15/VGA) möjliggör snabba, lödfria kabelanslutningar med skruvplintar. Den är lämplig för serviceändamål, prototypframställning och kabelkonvertering till ett standard 15-poligt hongränssnitt med låsmuttrar.
Tekniska specifikationer
Kontakttyp: D-SUB DE15 (HD15), hona , 3 rader kontakter
Mekanisk låsning: integrerad mutter (skruvad på motparten)
Mått: 76 × 42 × 20 mm
Avstånd mellan stiftrader: 2,84 mm
Horisontell stiftdelning i rad: 2,77 mm
Material: metallkontakt + plasthölje (ABS)
Kabelanslutning: skruvplint (ingen lödning)
Funktioner och egenskaper
Snabb avslutning av ledningar på DE15 med hjälp av plintar, lämplig för upprepad ledningsdragning
Mekaniskt skydd och kabeldragavlastning i plasthölje
Skruvlåsning av kontakten till motståndsstycket för en stabil anslutning
Beteckning: i praktiken kan man stöta på namnen “DB15”, “VGA”, “Cannon-9” eller “Canon9”; den tekniskt korrekta beteckningen är D-SUB DE15
Idealisk för
Service- och diagnosverktyg med DE15-gränssnitt
Prototypframställning och labkoppling utan lödning
Industriella installationer där skruvkontaktmontering krävs
Kabelkonvertering till D-SUB DE15 i kabelhärvor
Paketinnehåll

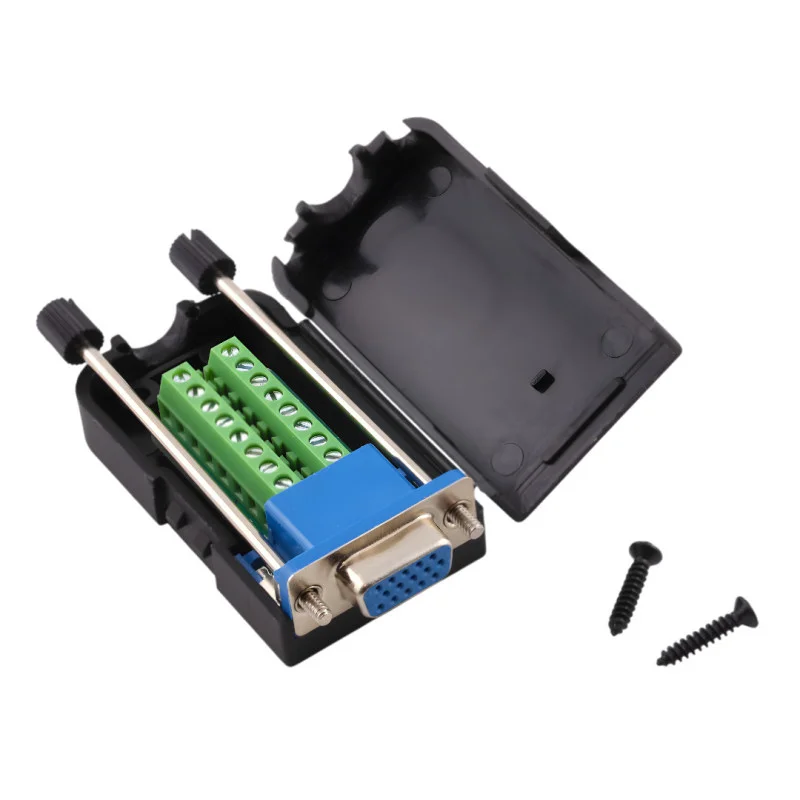

D-SUB DE15 hona med kopplingsplint i hölje
Varför välja den här produkten?
Möjliggör lödfri kabelanslutning med hjälp av en kopplingsplint
Standard D-SUB-mekanik med muttrar för en fast passform
Kombination av metallkontakt och ABS-hölje för allmän teknisk användning
Lämplig lösning för snabb montering, service och testning
Installations- och bruksanvisning
Kontrollera stifttilldelningen enligt din applikation och enhetens dokumentation före montering.
Avisolera kablarna på lämpligt sätt och dra åt terminalerna så att de inte lossnar på grund av vibrationer.
Efter anslutning, stäng locket och kontrollera att kablarna inte kommer i kontakt med kontaktens metalldel utanför de angivna punkterna.
Säkerhetsmeddelande
Produkten är avsedd för signalanslutning; kontrollera före användning att spännings- och strömstyrkan är lämplig för din tillämpning.
Utför installationen med enhetens strömförsörjning frånkopplad
