Descrizione
D-SUB DB15 -naarasliitin riviliittimellä on suunniteltu johtojen nopeaan ja selkeään kytkentään ilman juottamista. Ruuviliittimet ja kansi helpottavat kokoonpanoa huolto- ja teollisuussovelluksissa, joissa vaaditaan luotettavaa ja toistettavaa johdotusta.
Tekniset tiedot
Liittimen tyyppi: D-SUB DB15 naaras (naarasliitin)
Tappien lukumäärä: 15 (2 riviä)
Johtimien liitäntätyyppi: ruuviliitin
Tappirivien välinen etäisyys: 2,84 mm
Vaakasuora tapin nousu rivissä: 2,77 mm
Kiinnitys: mutteriruuvit (integroitu liittimeen)
Materiaali: metalliliitin + muovikansi (ABS)
Mitat: 66 × 42 × 20 mm
Toiminnot ja ominaisuudet
Juottamaton liitäntä ruuviliittimillä
Selkeä johdotus kotelon sisällä
Liittimen mekaaninen lukitus muttereilla vakaan liitännän takaamiseksi
Sopii huoltotoimenpiteisiin ja toistuviin uudelleenkytkentöihin
Ihanteellinen
Signaalien yhteenliittäminen teollisuusautomaatiossa ja ohjausjärjestelmissä
Laboratorio- ja testaustilat
Huolto- ja asennuskäyttöön, jossa juottaminen ei sovellu
Yleisiä sovelluksia, joissa käytetään 15-nastaista D-SUB-liitäntää
Pakkauksen sisältö

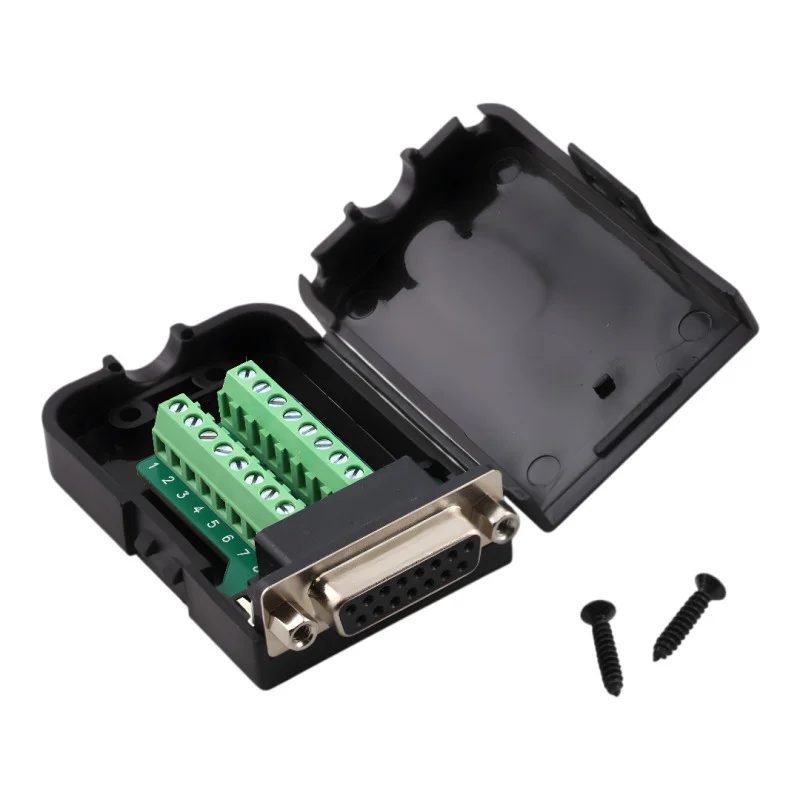

D-SUB DB15 naarasliitin riviliittimellä kotelossa
Kiinnitysruuvit kannen sulkemista varten
Miksi valita tämä tuote?
Mahdollistaa johtojen nopean kytkemisen ilman erityisiä juotostyökaluja
Ruuviliittimet mahdollistavat tukevan ja hallittavan johtimien kiristämisen
Suoja suojaa johdotusta ja vähentää johtojen mekaanisten vaurioiden riskiä.
Standardi D-SUB DB15 -muoto laajan käytännön yhteensopivuuden takaamiseksi
Asennus- ja käyttöohjeet
Ennen kokoamista kuori johdot liittimen pituisiksi ja tarkista, ettei irtonaisia kuituja ole jäänyt kosketuksiin.
Kiristä liittimet huolellisesti, jotta johto tai liitin eivät vahingoitu.
Kytkennän jälkeen tarkista oikea kytkentä nastanumeroinnin mukaan ja sulje kansi.
Turvallisuushuomautus
Tuote on tarkoitettu signaali- ja pienjännitesovelluksiin; varmista sopivuus jännite- ja virtaolosuhteillesi ennen käyttöä.
Suorita asennus virta katkaistuna ja tarkista liitännän jälkeen, ettei liittimien välillä ole oikosulkua.
