Descrizione

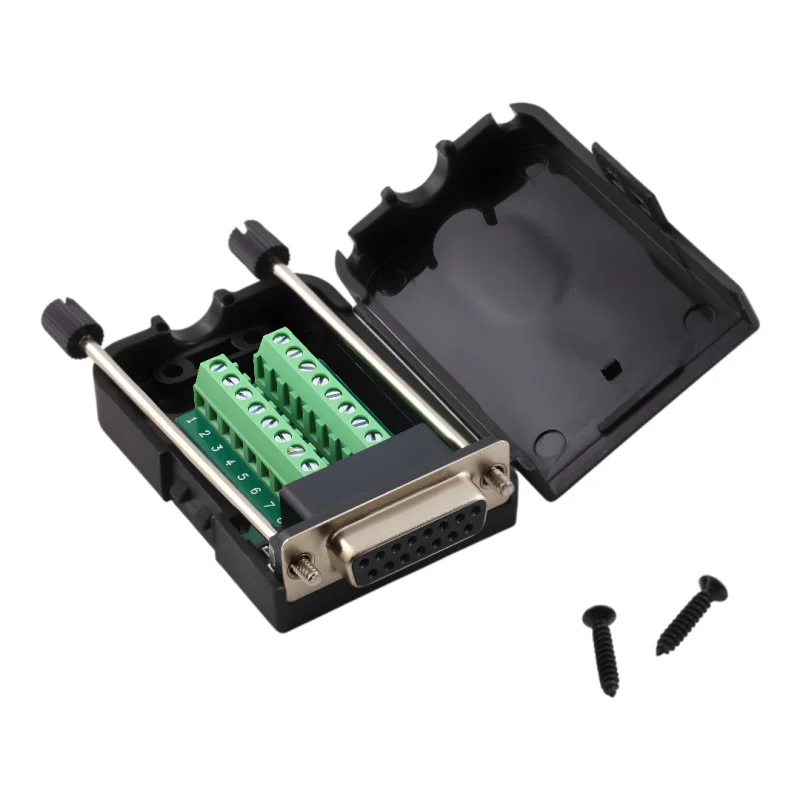

Der praktische D-SUB DB15-Buchsenstecker mit integrierter Schraubklemmenleiste ermöglicht eine schnelle und einfache Verdrahtung ohne Löten. Er eignet sich für den Anschluss von Geräten mit 15-poliger Schnittstelle in Industrie- und Serviceanwendungen, bei denen eine einfache Montage und wiederholte Verdrahtung erforderlich sind.
Technische Spezifikationen
Anschlusstyp: D-SUB DB15 Buchse (Buchse)
Anzahl der Pins: 15 (2 Reihen)
Anschlussart: Schraubklemmenblock
Abstand zwischen den Stiftreihen: 2,84 mm
Horizontaler Stiftabstand in einer Reihe: 2,77 mm
Material: Metallverbinder + Kunststoffabdeckung (ABS)
Befestigung: Schrauben mit Muttern für eine feste Verbindung
Farbe: Schwarz
Abmessungen: 77 × 42 × 20 mm
Funktionen und Merkmale
Schnelle Verbindung ohne Löten
Nummerierte Anschlüsse zur einfachen Pin-Identifizierung
Abschließbare Kunststoffabdeckung zum Schutz der Anschlüsse
Kabeleinführung und Zugentlastungsöffnung
Kompatibel mit gängigen D-SUB DB15-Steckern
Ideal für
Steuerungs- und Automatisierungstechnik
Industrielle Anwendungen und Laborausrüstung
Service- und Testzwecke
Prototyping und temporäre Verbindungen ohne Löten
Packungsinhalt
DB15-Buchse mit Schraubklemmenblock im Gehäuse
Befestigungsschrauben
Warum sollten Sie sich für dieses Produkt entscheiden?
Ermöglicht das Verbinden von Drähten ohne spezielle Lötwerkzeuge
Vereinfacht Wartungs- und Verdrahtungsänderungen dank des Klemmenblocks
Die Abdeckung schützt die Anschlüsse und erhöht die mechanische Festigkeit der Baugruppe.
Installations- und Bedienungsanleitung
Vor der Montage prüfen Sie, ob die Schnittstelle (DB15, 2 Reihen) und die Pinbelegung mit Ihrer Anwendung übereinstimmen.
Die Drähte auf die passende Länge abisolieren und die Klemmen fest anziehen, um ein Lösen des Kontakts zu verhindern.
Nach dem Anschließen die Abdeckung schließen und den Kabeldurchgang so sichern, dass die Spannung auf die Klemmen begrenzt wird.
