Der D-SUB DE15-Stecker (oft fälschlicherweise als DB15/VGA bezeichnet) ermöglicht schnelle, lötfreie Drahtverbindungen mittels Schraubklemmen. Er eignet sich für Servicearbeiten, Prototypenbau und die Umrüstung von Verdrahtungen auf eine standardmäßige 15-polige Stecker-Schnittstelle mit Verriegelungsschrauben.
Technische Spezifikationen
Steckverbindertyp: D-SUB DE15 (15 Pins, 3 Reihen), Stecker
Befestigung: Verriegelungsschrauben am Stecker
Drahtanschluss: Schraubklemmenblock
Abmessungen: 76 × 42 × 20 mm
Abstand zwischen den Stiftreihen: 2,84 mm
Horizontaler Stiftabstand in einer Reihe: 2,77 mm
Material: Metallverbinder, Kunststoffabdeckung (ABS)
Funktionen und Merkmale
Umwandlung des DE15-Steckers in eine Klemmenleiste zur einfachen Verbindung einzelner Signale
Lötfreie Montage, geeignet für wiederholte Verdrahtungsänderungen
Die ABS-Abdeckung schützt Anschlüsse und Kabel vor mechanischer Beschädigung
Sicherungsschrauben verbessern die mechanische Stabilität der Verbindung mit dem Gegenstück.
Ideal für
Service- und Testvorrichtungen für Geräte mit DE15-Schnittstelle
Prototyping und Laborverdrahtung von Signalleitungen
Anschluss von Kabeln an D-SUB ohne Herstellung eines Spezialkabels
Industrielle und Messanwendungen mit 15-poliger D-SUB-Schnittstelle
Packungsinhalt

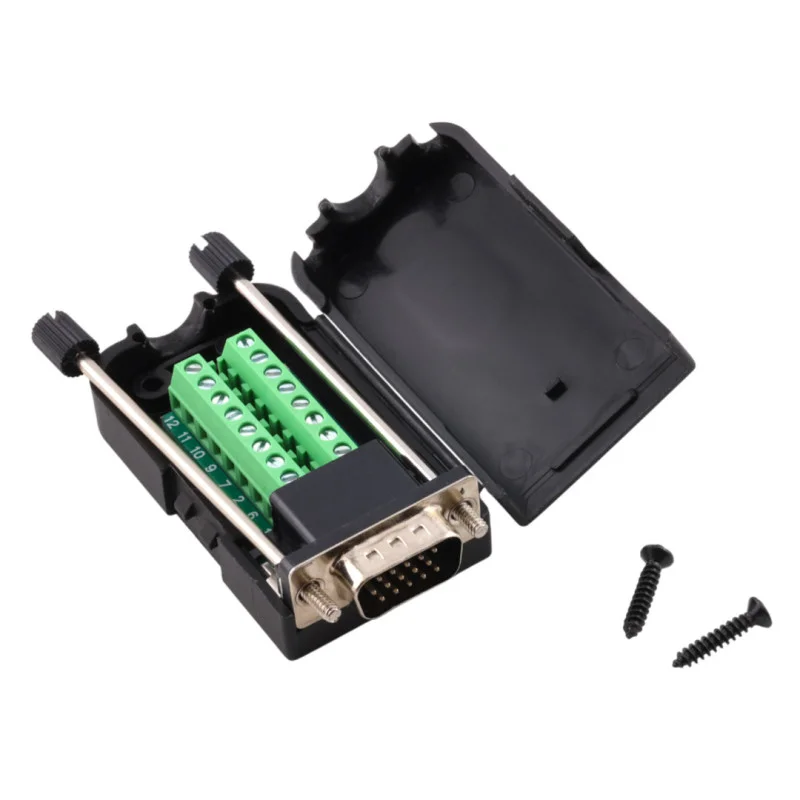

D-SUB DE15 Stecker mit Klemmenblock im Gehäuse
Warum sollten Sie sich für dieses Produkt entscheiden?
Technisch korrektes DE15-Design (15 Pins in 3 Reihen) für Kompatibilität mit gängigen Gegenstücken
Schnelle und einfache Verdrahtung über Schraubklemmen
Kompakte Abmessungen und mechanische Verriegelung des Steckers mit Schrauben
Geeignete Lösung für temporäre und dauerhafte Installationen ohne Löten
Installations- und Bedienungsanleitung
Vor dem Anschließen der Drähte die Klemmschrauben lösen, den abisolierten Draht einführen und die Schraube mit angemessener Kraft festziehen.
Wir empfehlen, die Pinbelegung anhand Ihrer Anwendung und des Geräteverdrahtungsplans zu überprüfen.
Nach dem Anschließen der Drähte schließen Sie die Abdeckung und befestigen Sie sie mit den mitgelieferten Schrauben.
Beim Verbinden mit dem Gegenstück die Verriegelungsschrauben des Steckverbinders festziehen, um einen stabilen Kontakt zu gewährleisten.
Sicherheitshinweis
Das Produkt ist für Signal- und Niederspannungsanwendungen vorgesehen; verwenden Sie es nicht für den direkten Anschluss an die Netzspannung.
Vor der Handhabung das Gerät vom Netzteil trennen und Kurzschlüsse zwischen den Anschlüssen vermeiden.
Sorgen Sie für Zugentlastung der Kabel, damit sich die Drähte in den Klemmen nicht lösen.
