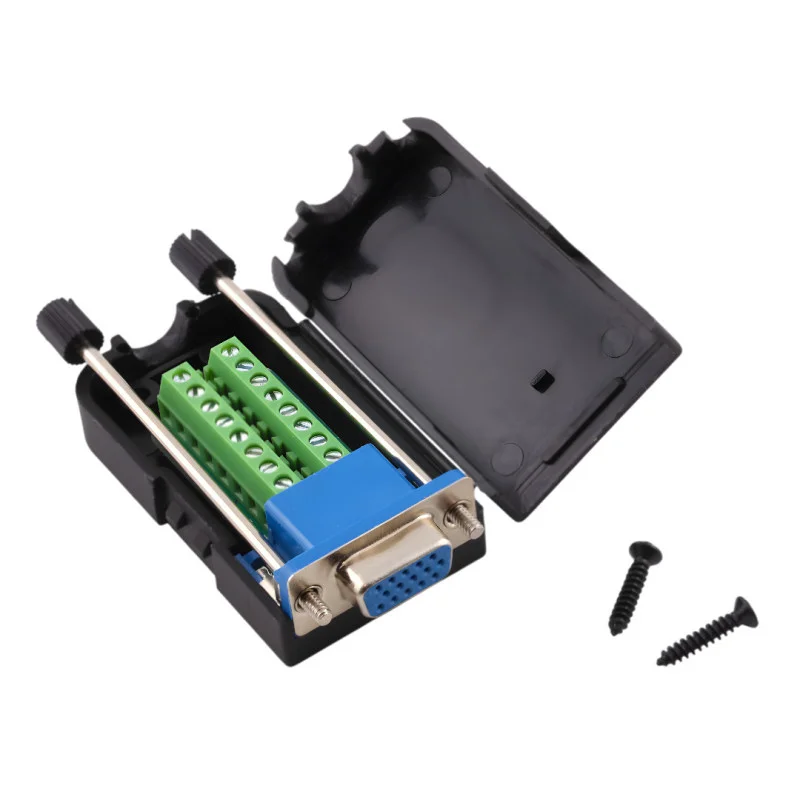

Dieser D-SUB DE15-Stecker (oft fälschlicherweise als DB15/VGA bezeichnet) ermöglicht schnelle, lötfreie Drahtverbindungen mittels Schraubklemmen. Er eignet sich für Servicezwecke, Prototypenbau und die Umrüstung der Verdrahtung auf eine standardmäßige 15-polige Buchse mit Kontermuttern.
Technische Spezifikationen
Steckverbindertyp: D-SUB DE15 (HD15), weiblich , 3 Kontaktreihen
Mechanische Sicherung: integrierte Mutter (wird mit dem Gegenstück verschraubt)
Abmessungen: 76 × 42 × 20 mm
Abstand zwischen den Stiftreihen: 2,84 mm
Horizontaler Stiftabstand in einer Reihe: 2,77 mm
Material: Metallverbinder + Kunststoffabdeckung (ABS)
Drahtanschluss: Schraubklemmenblock (kein Löten erforderlich)
Funktionen und Merkmale
Schneller Anschluss der Verdrahtung an DE15 mittels Klemmen, geeignet für wiederholte Verdrahtung
Mechanischer Schutz und Kabelzugentlastung in einem Kunststoffgehäuse
Verschraubung des Verbinders mit dem Gegenstück für eine stabile Verbindung
Bezeichnung: In der Praxis begegnen Ihnen möglicherweise die Bezeichnungen DB15, VGA, Cannon-9 oder Canon9; die technisch korrekte Bezeichnung lautet D-SUB DE15.
Ideal für
Service- und Diagnosegeräte mit DE15-Schnittstelle
Prototyping und Laborverdrahtung ohne Löten
Industrieanlagen, bei denen eine Montage mit Schraubverbindern erforderlich ist
Umrüstung der Verkabelung auf D-SUB DE15 in Kabelbäumen
Packungsinhalt
D-SUB DE15-Buchse mit Klemmenblock im Gehäuse
Warum sollten Sie sich für dieses Produkt entscheiden?
Ermöglicht lötfreie Drahtverbindungen mittels einer Klemmenleiste
Standardmäßige D-SUB-Mechanik mit Muttern für festen Sitz
Kombination aus Metallstecker und ABS-Gehäuse für allgemeine technische Anwendungen
Geeignete Lösung für schnelle Montage, Wartung und Prüfung
Installations- und Bedienungsanleitung
Vor der Montage überprüfen Sie bitte die Pinbelegung gemäß Ihrer Anwendung und der Gerätedokumentation.
Die Drähte ordnungsgemäß abisolieren und die Klemmen festziehen, damit sie sich durch Vibrationen nicht lösen.
Nach dem Anschließen die Abdeckung schließen und prüfen, ob die Drähte außerhalb der dafür vorgesehenen Punkte mit dem Metallteil des Steckers in Berührung kommen.
Sicherheitshinweis
Das Produkt ist für den Signalanschluss vorgesehen; überprüfen Sie vor der Verwendung, ob die Spannungs- und Stromwerte für Ihre Anwendung geeignet sind.
Die Installation muss bei abgeschalteter Stromversorgung des Geräts erfolgen.
