DC-DC-konverter ZK-4KX buck-boost med LCD, CC/CV, 5-30V til 0,5-30V, 0-4A, 50W-Spedizione veloce

Descrizione

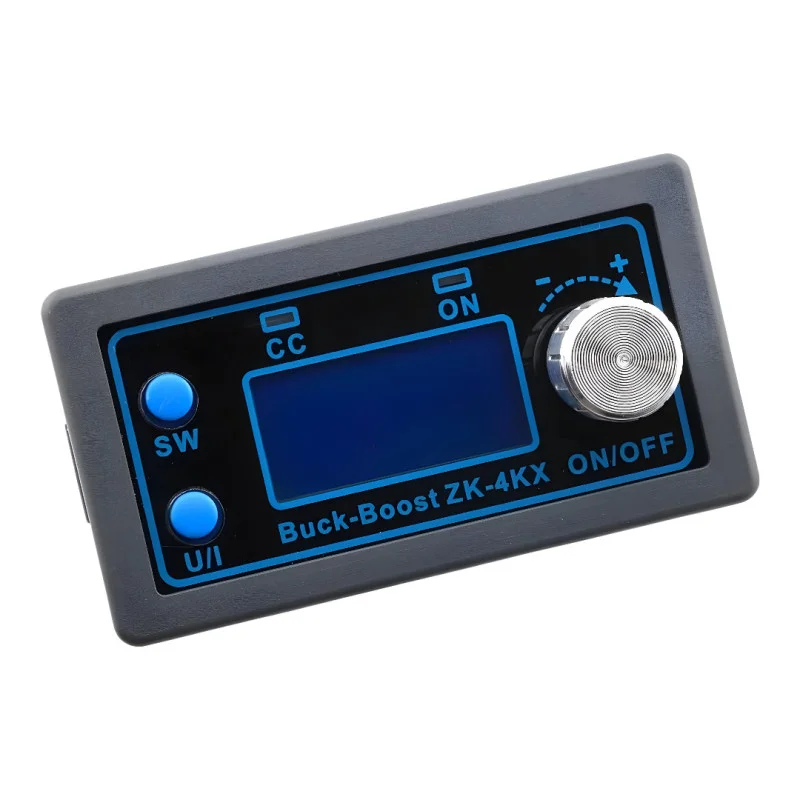

ZK-4KX er en DC-DC step-up/step-down (buck-boost) konverter med konstant spændings- (CV) og konstant strøm- (CC) styring. Den muliggør kontinuerlig justering af udgangsspændingen og strømgrænsen, viser driftsparametre på LCD-skærmen og er egnet som en justerbar strømforsyning til strøm fra DC-indgange i området 5-30 V.

Tekniske specifikationer

Model: ZK-4KX

Type: DC-DC buck-boost regulator, CC/CV-tilstande

Indgangsspænding: 5-30V DC

Udgangsspænding: 0,5-30V DC

Indstilling af udgangsstrøm (grænse): 04,0 A

Udgangseffekt: 35 W med naturlig køling, op til 50 W med forbedret køling

Spændingsdisplayopløsning: 0,01 V

Aktuel skærmopløsning: 0,001 A

Skiftefrekvens: 180 kHz

Konverteringseffektivitet: 88%

Dimensioner: 79 x 43 x 26 mm

Vægt: 92 g (inklusive emballage)

Funktioner og egenskaber

LCD-display: indgangsspænding, udgangsspænding, udgangsstrøm, udgangseffekt, kapacitet (Ah) og tid

Indstilling af output ved hjælp af roterende encoder, SW og U/I-knapper

Udgang ON/OFF-mulighed

Blød start

Beskyttelse mod indgangspolaritet (anti-omvendt forbindelse)

Beskyttelse mod omvendt strøm på udgangen (ekstern blokeringsdiode kræves til batteriopladning)

Integreret PI-filter til reduktion af ripple

Aluminium køleplade på effektsektionen

Justerbar softwarebeskyttelse med automatisk udgangsafbrydelse, når tærskler overskrides

Understøttede beskyttelser: input underspænding (LUP), output overspænding (OUP), overstrøm (OCP), overbelastning (OPP), overtemperatur (OTP), timeout (OHP), kapacitetsgrænse (OAP)

Ideel til

Justerbar DC-strømforsyning til udvikling, service og laboratoriebrug

Strømforsyning til enheder, der kræver stabiliseret spænding under indgangsfluktuationer

LED-applikationer og belastninger, der kræver strømbegrænsning (CC)

Opladningsapplikationer med strømbegrænsning (med tilføjelse af en ekstern blokeringsdiode afhængigt af batteritypen)

Installation i apparater og el-tavler med DC-strømforsyning 5-30 V

Pakkens indhold

DC-DC-konverter ZK-4KX

Hvorfor vælge dette produkt?

Kombinationen af buck- og boost-tilstande giver dig mulighed for at opretholde den ønskede udgangsspænding over et bredt indgangsspændingsområde

CC/CV-tilstande giver dig mulighed for at indstille både spændings- og strømgrænse samtidigt for mere sikker belastningsdrift

LCD-skærmen giver direkte kontrol over nøgleparametre i realtid

Justerbare beskyttelser og automatisk udgangsafbrydelse, når grænserne overskrides

Installations- og betjeningsvejledning

Sørg for korrekt tilslutning af IN- og OUT-terminalerne; direkte tilslutning af IN og OUT er forbudt og vil forårsage funktionsfejl i CC-styringen.

Ved langvarig drift over 35 W eller over 3 A skal der sørges for øget køling (. luftstrøm)

For fuld effekt skal du vælge en indgangsspænding med tilstrækkelig margin for den ønskede udgangs- og belastningseffekt.

Ved opladning af batterier skal der tilføjes en ekstern blokeringsdiode til omvendt strøm til udgangen i henhold til applikationens krav.

Sikkerhedsmeddelelse

Dette er en DC-DC-konverter; ved højere strømstyrke og effekter er der risiko for overophedning af ledninger og terminaler. Brug passende ledningstværsnit og sørg for en højkvalitetsfastspænding af terminalerne.

Forkert polaritet, kortslutning eller utilstrækkelig køling kan beskadige modulet eller den tilsluttede belastning.

Følg ESD og sikker håndtering af elektroniske apparater under arbejdet
