Descrizione

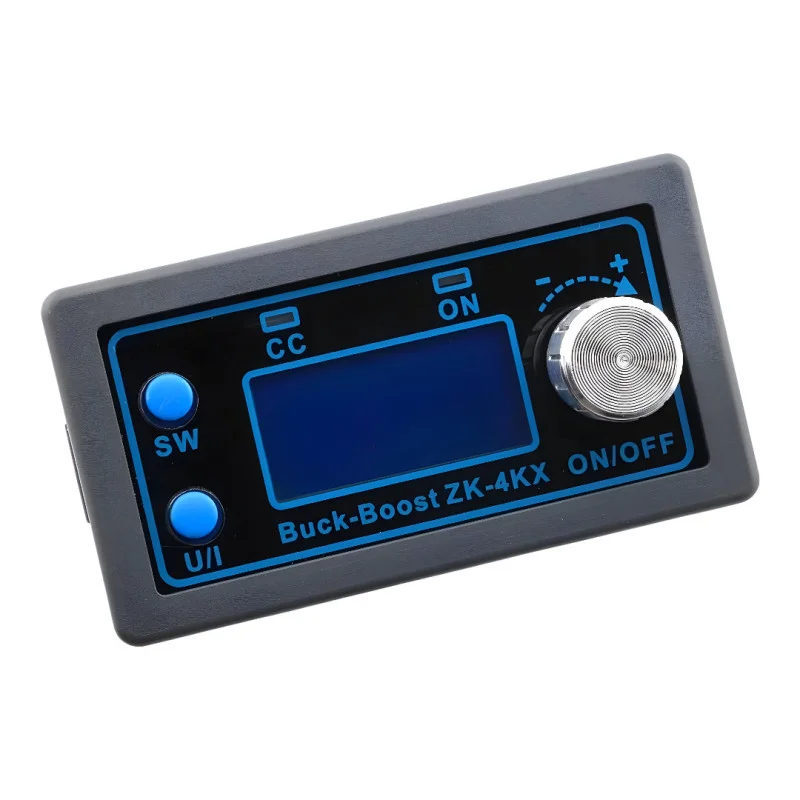

ZK-4KX je DC-DC pretvornik za povečanje/znižanje napetosti (buck-boost) s krmiljenjem konstantne napetosti (CV) in konstantnega toka (CC). Omogoča neprekinjeno prilagajanje izhodne napetosti in omejitve toka, prikazuje obratovalne parametre na LCD-zaslonu in je primeren kot nastavljiv napajalnik za napajanje iz enosmernih vhodov v območju 530 V.
Tehnične specifikacije
Model: ZK-4KX
Tip: DC-DC buck-boost regulator, načini CC/CV
Vhodna napetost: 530 V enosmernega toka
Izhodna napetost: 0,530 V enosmernega toka
Nastavitev izhodnega toka (omejitev): 04,0 A
Izhodna moč: 35 W z naravnim hlajenjem, do 50 W z izboljšanim hlajenjem
Ločljivost prikaza napetosti: 0,01 V
Trenutna ločljivost zaslona: 0,001 A
Preklopna frekvenca: 180 kHz
Učinkovitost pretvorbe: 88 %
Dimenzije: 79 x 43 x 26 mm
Teža: 92 g (vključno z embalažo)
Funkcije in lastnosti
LCD zaslon: vhodna napetost, izhodna napetost, izhodni tok, izhodna moč, kapaciteta (Ah) in čas
Nastavitev izhoda z vrtljivim kodirnikom, gumbi SW in U/I
Možnost VKLOP/IZKLOP izhoda
Mehak zagon
Zaščita vhodne polarnosti (preprečevanje obratne povezave)
Zaščita pred povratnim izhodnim tokom (za polnjenje baterije je potrebna zunanja blokirna dioda)
Vgrajen PI filter za zmanjšanje valovanja
Aluminijast hladilnik na napajalnem delu
Nastavljive programske zaščite z avtomatskim izklopom izhoda, ko so preseženi pragovi
Podprte zaščite: vhodna prenizka napetost (LUP), izhodna prenapetost (OUP), preobremenitev toka (OCP), premoč (OPP), previsoka temperatura (OTP), časovna omejitev (OHP), omejitev zmogljivosti (OAP)
Idealno za
Nastavljiv enosmerni napajalnik za razvoj, servis in laboratorijsko uporabo
Napajanje naprav, ki zahtevajo stabilizirano napetost med nihanji vhodne napetosti
LED aplikacije in obremenitve, ki zahtevajo omejevanje toka (CC)
Polnilne aplikacije z omejitvijo toka (z dodatkom zunanje blokirne diode, odvisno od tipa baterije)
Vgradnja v naprave in stikalne omarice z enosmernim napajanjem 530 V
Vsebina paketa
DC-DC pretvornik ZK-4KX
Zakaj izbrati ta izdelek?
Kombinacija načinov buck in boost omogoča vzdrževanje želene izhodne napetosti v širokem območju vhodne napetosti.
Načina CC/CV omogočata hkratno nastavitev omejitve napetosti in toka za varnejše delovanje obremenitve.
LCD omogoča neposreden nadzor nad ključnimi parametri v realnem času
Nastavljive zaščite in samodejni izklop izhoda, ko so prekoračene omejitve
Navodila za namestitev in uporabo
Pazite na pravilno priključitev priključkov IN in OUT; neposredna priključitev IN in OUT je prepovedana in bo povzročila nepravilno delovanje krmiljenja CC.
Za dolgotrajno delovanje nad 35 W ali nad 3 A zagotovite povečano hlajenje (npr. pretok zraka)
Za polno moč izberite vhodno napetost z zadostno rezervo za želeni izhod in moč obremenitve.
Pri polnjenju baterij dodajte na izhod zunanjo diodo za blokiranje povratnega toka v skladu z zahtevami aplikacije.
Varnostno obvestilo
To je močnostni DC-DC pretvornik; pri višjih tokovih in močih obstaja nevarnost pregrevanja žic in sponk, zato uporabite ustrezne preseke žic in kakovostno privijte sponke.
Napačna polarnost, kratek stik ali nezadostno hlajenje lahko poškodujejo modul ali priključeno obremenitev.
Pri delu upoštevajte navodila za ESD in varno ravnanje z elektronskimi napravami
