Descrizione

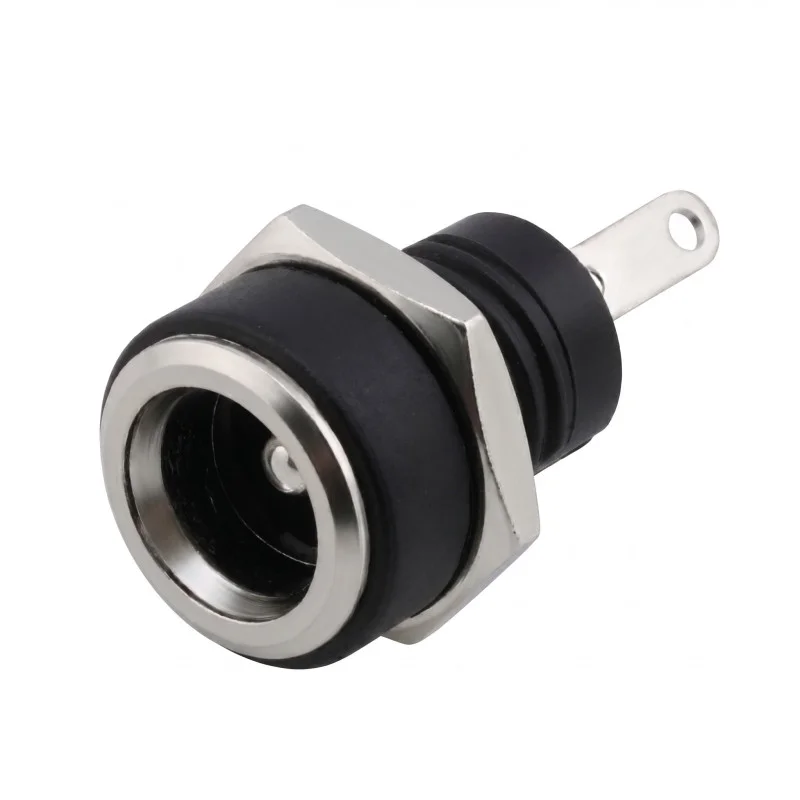

Panelna DC utičnica (ženska) za napajanje uređaja istosmjernom strujom putem standardnog konektora 5,5 × 2,1 mm. Namijenjena je za montažu na ploču i prikladna je za ulaze za napajanje uređaja, razvodnih kutija, mjernih uređaja i ugradbenih aplikacija.
Tehničke specifikacije
Vrsta konektora: DC utičnica (ženska), montaža na ploču
Veličina konektora: 5,5 × 2,1 mm
Broj modela: DC-220B
Montaža: navojna, s maticom za pričvršćivanje u ploču
Izolacijsko tijelo: plastika
Prednji dizajn: metalni ovratnik
Radna temperatura: -30 do +70 °C
Električna izolacijska čvrstoća: AC 50 V (50 Hz), 1 min
Otpor izolacije: 100 M
Otpor kontakta: 0,03
Mehanički vijek trajanja: 5000 ciklusa
Funkcije i značajke
Standardna veličina 5,5 × 2,1 mm za uobičajene DC adaptere za napajanje
Dizajn ploče za fiksni i ponovljivi priključak napajanja
3-pinski priključak omogućuje varijante spajanja uključujući preklopni kontakt (prema dizajnu unutarnjeg konektora)
Dizajn pogodan za lemljenje žica ili montažu u sklop
Idealno za
Ulazi za napajanje elektroničkih uređaja i modula
Projektne kutije i ugrađene aplikacije
Servisna i ispitna oprema
LED i distribucija niskog napona istosmjerne struje unutar uređaja
Sadržaj paketa
1× DC utičnica za ploču 5,5×2,1 mm + matica za pričvršćivanje
Zašto odabrati ovaj proizvod?
Dimenzijski kompatibilan sa standardnim DC utikačima 5,5 × 2,1 mm
Navojna montaža ploče osigurava stabilnu mehaničku montažu
Prikladni parametri za uobičajeno niskonaponsko istosmjerno napajanje u elektronici
Upute za instalaciju i uporabu
Prije montaže provjerite dimenzije otvora ploče i raspoloživi prostor za tijelo konektora i pinove.
Prije spajanja, identificirajte kontakte i bilo koju preklopnu funkciju terminala mjerenjem ili prema dijagramu vaše primjene.
Obratite pozornost na ispravan polaritet napajanja i mehaničko rasterećenje spojenih žica.
Sigurnosna obavijest
Dizajnirano za istosmjernu struju (DC); ne spajati na mrežni napon
Izvršite instalaciju s isključenim napajanjem i provjerite kratke spojeve i polaritet nakon spajanja.
