DC prikljuak za napajanje na plou (utinica) 5,5 2,5 mm-Spedizione veloce

Descrizione

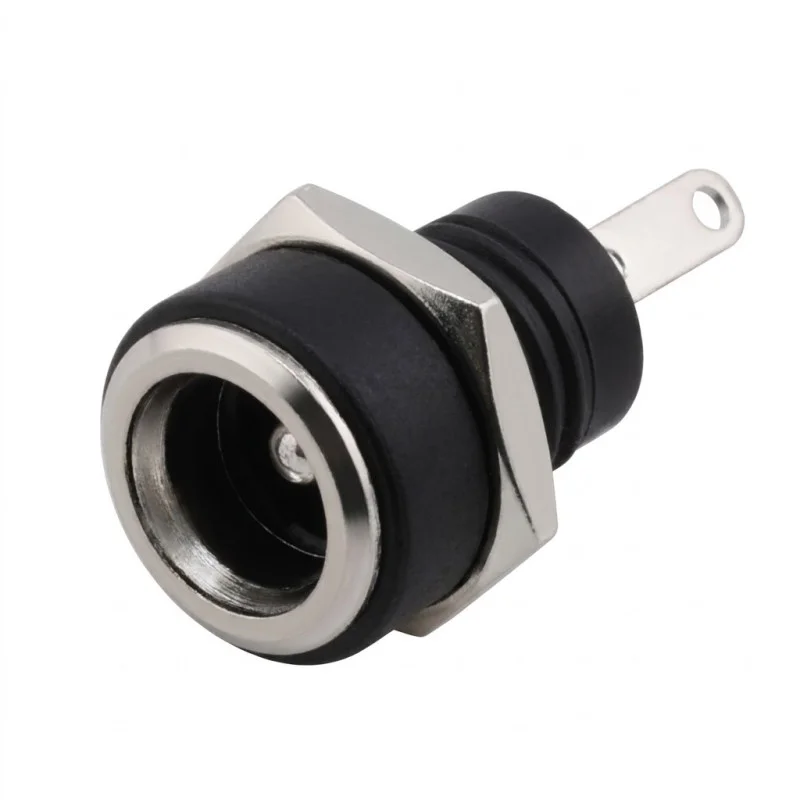

Utičnica za istosmjernu struju za montažu kroz ploču namijenjena je za spajanje na napajanje pomoću uobičajenih istosmjernih adaptera. Varijanta 5,5 × 2,5 mm prikladna je za uređaje koji zahtijevaju mehanički čvrst i ponovljiv spoj kabela za napajanje putem navojnog konektora.

Tehničke specifikacije

Vrsta konektora: DC utičnica (ploča, montaža kroz otvor)

Veličina konektora: 5,5 × 2,5 mm

Broj modela: DC-220B

Nazivni napon: 30V

Nazivna struja: 0,5 A

Otpor izolacije: 100 M

Otpor kontakta: 0,03

Vijek trajanja: 5000 ciklusa

Dielektrična čvrstoća: AC 50 V (50 Hz), 1 min

Radna temperatura: -30°C do +70°C

Navoj za montažu: M8

Priključak: lemni pinovi

Funkcije i značajke

Montaža na ploču s navojem i maticom za stabilnu mehaničku instalaciju

Dizajn pogodan za montažu kroz rupe u prednjim pločama i ormarićima s opremom

Lemni kontakti za izravno spajanje žica ili umetanje u ožičenje

Dizajniran za ponovljeno spajanje i odspajanje konektora za napajanje

Idealno za

Ulazi za napajanje elektroničkih uređaja s DC adapterom

Industrijski i laboratorijski instrumenti, upravljačke jedinice i ispitne armature

DIY projekti i prilagođena elektronika s konektorom za montažu na ploču

Sadržaj paketa

1× DC utičnica za ploču 5,5×2,5 mm + matica za pričvršćivanje

Zašto odabrati ovaj proizvod?

Mehanički pričvršćen na ploču pomoću navoja M8

Standardizirana veličina 5,5 × 2,5 mm za kompatibilnost s odgovarajućim DC utikačima

Upute za instalaciju i uporabu

Prije ugradnje provjerite dimenzije otvora u ploči i kompatibilnost s debljinom materijala.

Prilikom lemljenja koristite odgovarajuću temperaturu i vrijeme zagrijavanja kako biste izbjegli oštećenje izolatora konektora.

Prije puštanja u rad provjerite polaritet priključka prema izvoru napajanja i korištenom uređaju.

Sigurnosna obavijest

Proizvod je namijenjen za primjenu u niskom naponu istosmjerne struje; ne smije se prekoračiti nazivni napon i struja.

Instalaciju izvršite s isključenim napajanjem i izbjegavajte kratke spojeve na lemnim terminalima.
