Descrizione

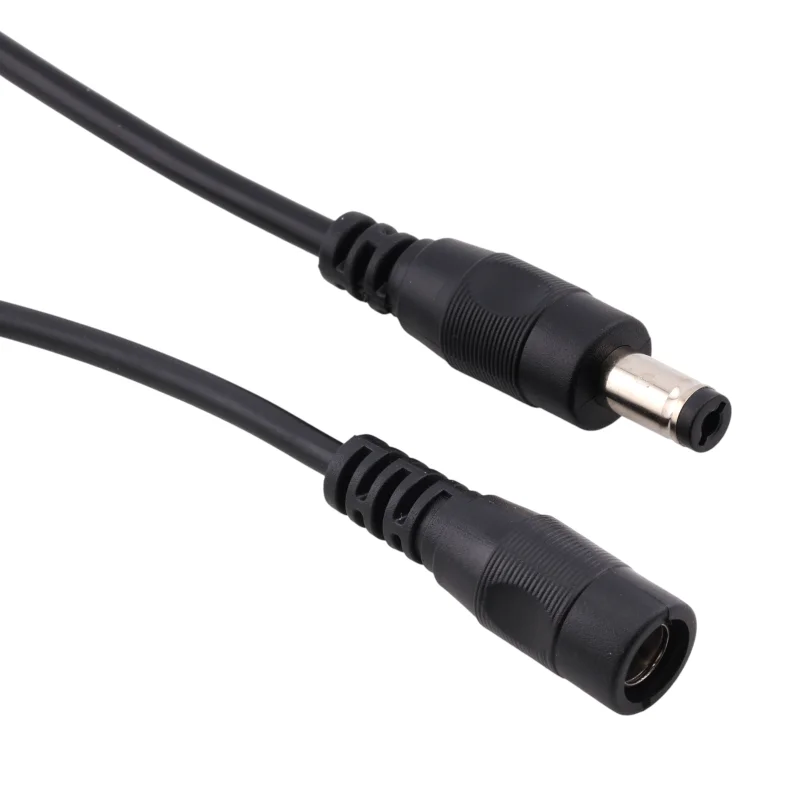

DC-strömkontakten med ansluten kabel är utformad för snabb anslutning och strömförsörjning av lågspännings-DC-enheter utan behov av direktlödning till kontakten. Produkten finns i hane (DC-kontakt) och hona (DC-uttag) för vanliga 5,5×2,1 mm strömgränssnitt, som vanligtvis används i LED-belysning och CCTV-applikationer.
Tekniska specifikationer
Kontakttyp: DC-strömkontakt 5,5×2,1 mm
Varianter: man / kvinna
Kabellängd: 15 cm
Trådtvärsnitt: 22 AWG (0,35 mm²)
Trådkonstruktion: 17×0,14
Ledarmaterial: koppar
Isolering: PVC
Färg: svart
Nominella värden (enligt dokumentation): 300 V / 3 A
Temperaturbeständighet (enligt dokumentation): 80 °C
Funktioner och egenskaper
Standard DC-storlek 5,5×2,1 mm för kompatibilitet med vanliga nätadaptrar och enheter
Förmonterad kabel för enkel anslutning till kopplingsblock, fördelningscentraler eller specialbyggda enheter
Förtennad kopparledare för stabil elektrisk kontakt och god lödbarhet hos ledarändarna
PVC-isolering för mekaniskt skydd av ledare under normala installationsförhållanden
Idealisk för
Strömförsörjning för LED-remsor och LED-moduler
CCTV-kameror och tillbehör med likströmsförsörjning
Servicebyte av skadade DC-kontakter på kabeln
Prototypframställning och snabb sammankoppling av lågspännings-DC-enheter
Paketinnehåll
1× DC-kontakt med kabel (valfri variant: hane eller hona), längd 15 cm
Varför välja den här produkten?
Tydligt definierade 5,5×2,1 mm dimensioner för vanliga likströmsapplikationer
Praktisk design med kabel för snabb integration i installationen
Specificerad tråd 22 AWG och trådmaterial (förtennad koppar) enligt dokumenten
Installations- och bruksanvisning
Innan du ansluter, kontrollera att kontaktens storlek (5,5 × 2,1 mm) matchar motsvarigheten till enheten/källan.
Verifiera strömpolaritet och kabelanslutningar enligt dina applikationskrav
Vi rekommenderar att man avslutar trådarnas ändar med en lämplig hylsa eller löder dem beroende på anslutningstyp.
Avlasta kabeln för att förhindra belastning på anslutningen
Säkerhetsmeddelande
Produkten är avsedd för likströmsapplikationer; kontrollera alltid spännings- och strömkompatibilitet med den anslutna enheten före användning.
Felaktig polaritet eller överbelastning kan skada enheten eller ledningarna.
Utför installationen med strömmen frånkopplad.
